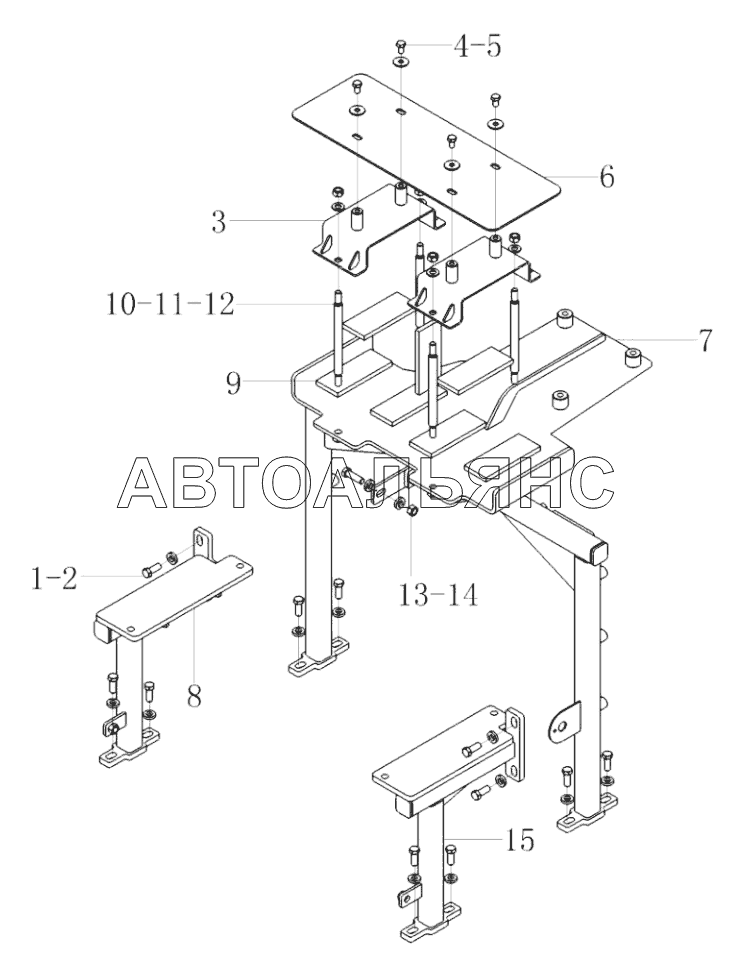

Bracket G9190. Каталог 2013г.

Ladder G9190 Air conditioner assy G9190

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Washer

Заводской номер: 28120002011 Количество на модель: 16
28120002011
16
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 4011000089 Количество на модель: 12
4011000089
12
3

Номер детали на чертеже:

3

Plate

Заводской номер: 28290005151 Количество на модель: 2
28290005151
2
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 4015000197 Количество на модель: 4
4015000197
4
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 4011000080 Количество на модель: 4
4011000080
4
6

Номер детали на чертеже:

6

Cover plate

Заводской номер: 28290005811 Количество на модель: 1
28290005811
1
7

Номер детали на чертеже:

7

Bracket

Заводской номер: 28290005051 Количество на модель: 1
28290005051
1
8

Номер детали на чертеже:

8

Bracket

Заводской номер: 28290005041 Количество на модель: 1
28290005041
1
9

Номер детали на чертеже:

9

Rubber mat

Заводской номер: 28290005191 Количество на модель: 7
28290005191
7
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 4015000168 Количество на модель: 4
4015000168
4
11

Номер детали на чертеже:

11

NUT

Заводской номер: 4013000011 Количество на модель: 6
4013000011
6
12

Номер детали на чертеже:

12

Screw

Заводской номер: 28290005181 Количество на модель: 4
28290005181
4
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 4011000091 Количество на модель: 2
4011000091
2
14

Номер детали на чертеже:

14

Attaching plate

Заводской номер: 28290005961 Количество на модель: 1
28290005961
1
15

Номер детали на чертеже:

15

Bracket

Заводской номер: 28290004961 Количество на модель: 1
28290004961
1
