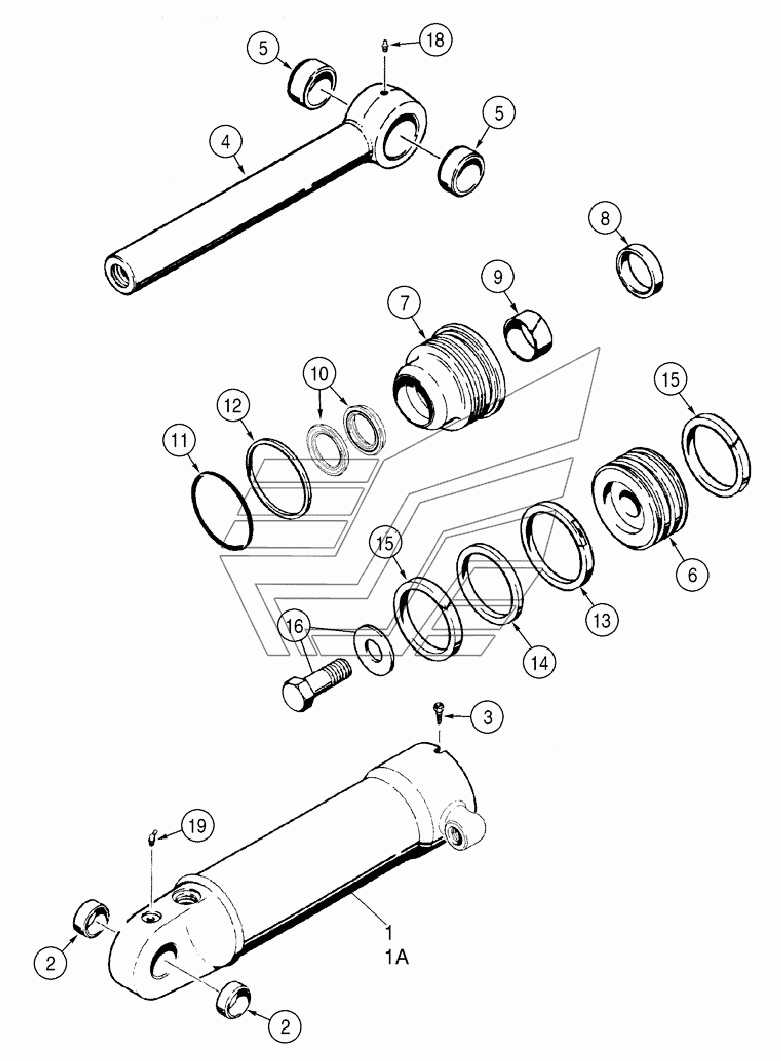

CYLINDER ASSY RIPPER Бульдозер D150B TIER-3. Каталог 2010г.

CYLINDER ASSY. ANGLE (LGP) Бульдозер D150B TIER-3 FRAME, LIFT CYLINDERS, MOUNTING Бульдозер D150B TIER-3

Вид отображения:

Детали справа

По ширине экрана

87651091

9

10

11

12

13

14

15

16

18

8

87672315

87651121

1

1A

2

3

4

5

6

7

19

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Cylinder assy

Заводской номер: 87651091 Количество на модель:

87651091

Номер детали на чертеже:

Износное кольцо

Заводской номер: G101533 Количество на модель: 1

G101533

1

Номер детали на чертеже:

Комплект уплотнительных колец

Заводской номер: 1542876C1 Количество на модель: 1

1542876C1

1

Номер детали на чертеже:

Уплотнительное кольцо

Заводской номер: 87016952 Количество на модель: 1

87016952

1

Номер детали на чертеже:

Опорное кольцо

Заводской номер: G109299 Количество на модель: 1

G109299

1

Номер детали на чертеже:

Уплотнительное кольцо

Заводской номер: G102285 Количество на модель: 1

G102285

1

Номер детали на чертеже:

Кольцо

Заводской номер: G100440 Количество на модель: 1

G100440

1

Номер детали на чертеже:

Кольцо

Заводской номер: G100448 Количество на модель:

G100448

Номер детали на чертеже:

Специальный болт

Заводской номер: 86982440 Количество на модель: 1

86982440

1

Номер детали на чертеже:

Lube nipple

Заводской номер: 219-1 Количество на модель: 1

219-1

1

Номер детали на чертеже:

Уплотнение стеклоочистителя

Заводской номер: D95144 Количество на модель: 1

D95144

1

Номер детали на чертеже:

Ремонтный комплект

Заводской номер: 87672315 Количество на модель: 1

87672315

1

Номер детали на чертеже:

Cylinder assy

Заводской номер: 87651121 Количество на модель:

87651121

Номер детали на чертеже:

Трубка

Заводской номер: 87651092 Количество на модель: 1

87651092

1

Номер детали на чертеже:

Трубка

Заводской номер: 87651122 Количество на модель: 1

87651122

1

Номер детали на чертеже:

Втулка

Заводской номер: 30613 Количество на модель: 2

30613

2

Номер детали на чертеже:

Самонарезающий винт

Заводской номер: 86642312 Количество на модель: 1

86642312

1

Номер детали на чертеже:

Шток поршня

Заводской номер: 87651094 Количество на модель: 1

87651094

1

Номер детали на чертеже:

Втулка

Заводской номер: D33047 Количество на модель: 2

D33047

2

Номер детали на чертеже:

Поршень

Заводской номер: G100438 Количество на модель: 1

G100438

1

Номер детали на чертеже:

Сальник

Заводской номер: 128135A2 Количество на модель: 1

128135A2

1

Номер детали на чертеже:

NIPPLE

Заводской номер: 219-36 Количество на модель: 1

219-36

1
