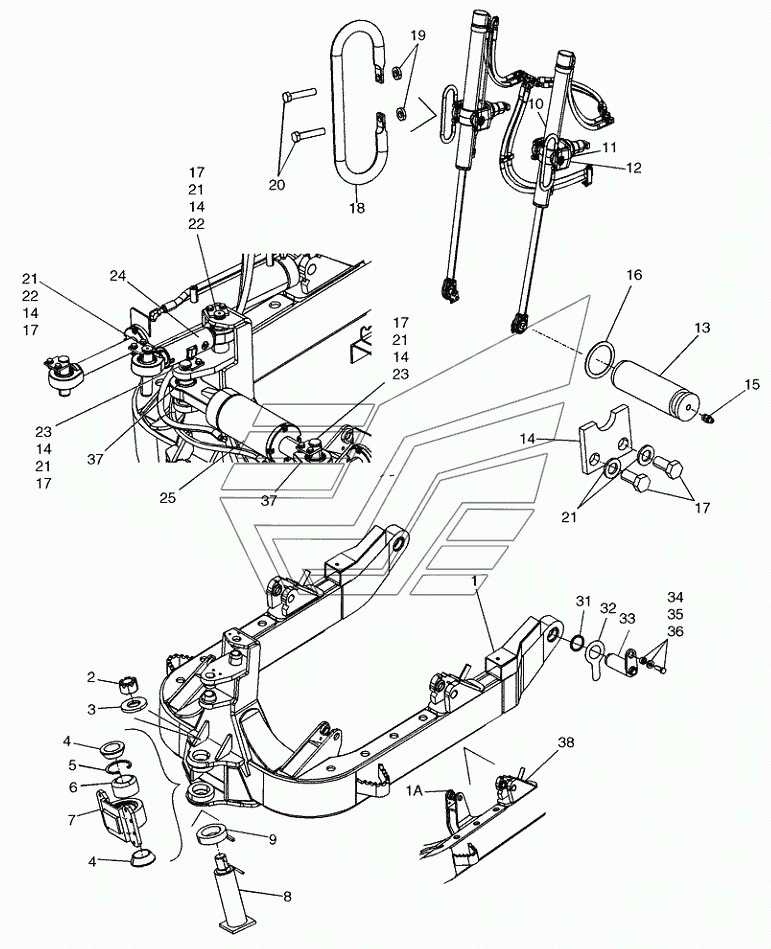

FRAME, LIFT CYLINDERS, MOUNTING Бульдозер D150B TIER-3. Каталог 2010г.

CYLINDER ASSY RIPPER Бульдозер D150B TIER-3 FRAME, LIFT CYLINDERS, MOUNTING BD Бульдозер D150B TIER-3

Вид отображения:

Детали справа

По ширине экрана

38

28

27

26A

26

25

24

23

22

29

30

37

36

35

34

33

32

31

30A

21

20

19

8

7

6

5

4

3

2

1A

9

10

18

17

16

15

14

13

12

11

1

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Штифт

Заводской номер: 84204210 Количество на модель: 2

84204210

2

Номер детали на чертеже:

Bolt

Заводской номер: 627-12030 Количество на модель: 8

627-12030

8

Номер детали на чертеже:

Ограждение

Заводской номер: 87680888 Количество на модель: 2

87680888

2

Номер детали на чертеже:

Рабочий цилиндр

Заводской номер: 76089427 Количество на модель: 2

76089427

2

Номер детали на чертеже:

Рабочий цилиндр

Заводской номер: 76089276 Количество на модель: 2

76089276

2

Номер детали на чертеже:

Рабочий цилиндр

Заводской номер: 76089278 Количество на модель: 1

76089278

1

Номер детали на чертеже:

Верхняя тяга

Заводской номер: 76089280 Количество на модель: 1

76089280

1

Номер детали на чертеже:

Штифт

Заводской номер: 84204211 Количество на модель: 2

84204211

2

Номер детали на чертеже:

Штифт

Заводской номер: 84204212 Количество на модель: 2

84204212

2

Номер детали на чертеже:

Плоская шайба

Заводской номер: 12648521 Количество на модель: 8

12648521

8

Номер детали на чертеже:

Ограждение

Заводской номер: 76089284 Количество на модель: 2

76089284

2

Номер детали на чертеже:

Толщинная прокладка

Заводской номер: 76041090 Количество на модель:

76041090

Номер детали на чертеже:

BOLT

Заводской номер: 412398 Количество на модель: 2

412398

2

Номер детали на чертеже:

Плоская шайба

Заводской номер: 79005240 Количество на модель: 2

79005240

2

Номер детали на чертеже:

Распорка

Заводской номер: 8296969 Количество на модель: 2

8296969

2

Номер детали на чертеже:

Штифт

Заводской номер: 84197015 Количество на модель: 2

84197015

2

Номер детали на чертеже:

Толщинная прокладка

Заводской номер: 87666368 Количество на модель:

87666368

Номер детали на чертеже:

Уплотнительное кольцо

Заводской номер: L113522 Количество на модель: 4

L113522

4

Номер детали на чертеже:

Ограждение

Заводской номер: 76089417 Количество на модель: 2

76089417

2

Номер детали на чертеже:

Washer

Заводской номер: 895-11012 Количество на модель: 8

895-11012

8

Номер детали на чертеже:

Болт

Заводской номер: 87556906 Количество на модель: 4

87556906

4

Номер детали на чертеже:

Плоская шайба

Заводской номер: 87564723 Количество на модель: 6

87564723

6

Номер детали на чертеже:

Штифт

Заводской номер: 76093729 Количество на модель: 1

76093729

1

Номер детали на чертеже:

Суппорт

Заводской номер: 87682509 Количество на модель: 1

87682509

1

Номер детали на чертеже:

Сферический подшипник

Заводской номер: 76093727 Количество на модель: 1

76093727

1

Номер детали на чертеже:

Стопорное кольцо

Заводской номер: 11076476 Количество на модель: 1

11076476

1

Номер детали на чертеже:

Распорка

Заводской номер: 76093730 Количество на модель: 2

76093730

2

Номер детали на чертеже:

Плоская шайба

Заводской номер: 76093740 Количество на модель: 1

76093740

1

Номер детали на чертеже:

Гайка

Заводской номер: 70913467 Количество на модель: 1

70913467

1

Номер детали на чертеже:

Рама

Заводской номер: 87674697 Количество на модель: 1

87674697

1

Номер детали на чертеже:

Роликообразный штифт

Заводской номер: 14607871 Количество на модель: 1

14607871

1

Номер детали на чертеже:

Подъемный цилиндр

Заводской номер: 87674696 Количество на модель: 2

87674696

2

Номер детали на чертеже:

Рукоятка

Заводской номер: 87694408 Количество на модель: 2

87694408

2

Номер детали на чертеже:

Bolt

Заводской номер: 627-12025 Количество на модель: 4

627-12025

4

Номер детали на чертеже:

Толщинная прокладка

Заводской номер: 76041089 Количество на модель: 2

76041089

2

Номер детали на чертеже:

Штифт

Заводской номер: 76043886 Количество на модель: 2

76043886

2

Номер детали на чертеже:

Крышка

Заводской номер: 76033228 Количество на модель: 2

76033228

2

Номер детали на чертеже:

Шприц-масленка

Заводской номер: 219-8 Количество на модель: 2

219-8

2

Номер детали на чертеже:

Уплотнительное кольцо

Заводской номер: 79092893 Количество на модель: 2

79092893

2

Номер детали на чертеже:

87694649

Заводской номер: 87694649 Количество на модель: 2

87694649

2

Номер детали на чертеже:

Рама

Заводской номер: 87674693 Количество на модель: 1

87674693

1
