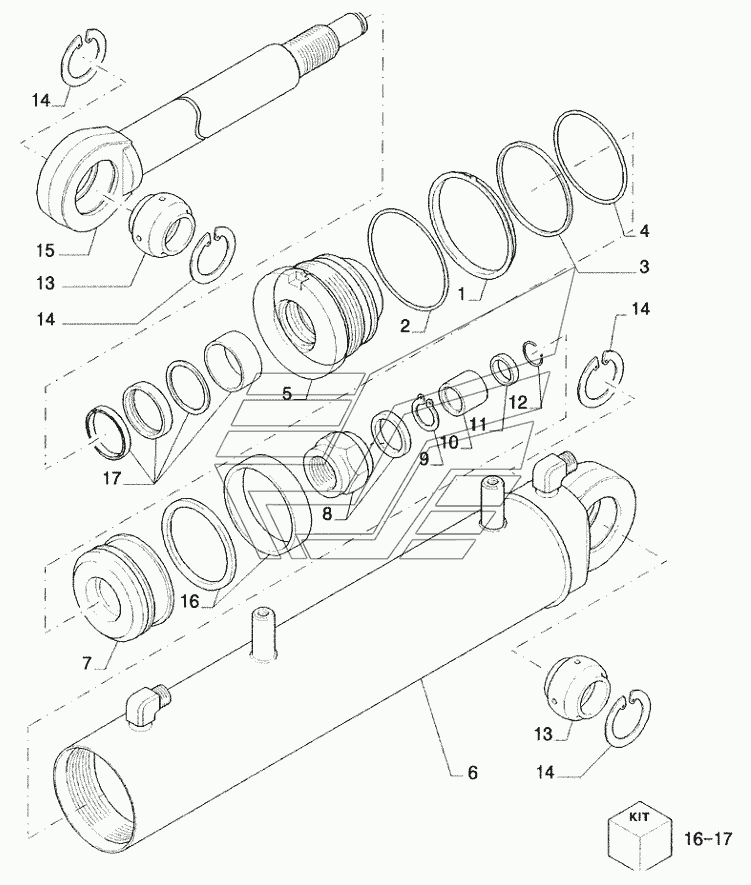

CYLINDER ASSY. ANGLE (LGP) Бульдозер D150B TIER-3. Каталог 2010г.

CYLINDER ASSY. ANGLE (LT & XLT) Бульдозер D150B TIER-3 CYLINDER ASSY RIPPER Бульдозер D150B TIER-3

Вид отображения:

Детали справа

По ширине экрана

76089427

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Рабочий цилиндр

Заводской номер: 76089427 Количество на модель:

76089427

1

Номер детали на чертеже:

1

Стопорное кольцо

Заводской номер: 76071175 Количество на модель: 1

76071175

1

2

Номер детали на чертеже:

2

Уплотнительное кольцо

Заводской номер: 76071176 Количество на модель: 1

76071176

1

3

Номер детали на чертеже:

3

Шайба, thrust

Заводской номер: 76071177 Количество на модель: 1

76071177

1

4

Номер детали на чертеже:

4

Уплотнительное кольцо

Заводской номер: 76071178 Количество на модель: 1

76071178

1

5

Номер детали на чертеже:

5

Опорная пластина

Заводской номер: 76073158 Количество на модель: 1

76073158

1

6

Номер детали на чертеже:

6

Трубка

Заводской номер: 76073159 Количество на модель: 1

76073159

1

7

Номер детали на чертеже:

7

Поршень

Заводской номер: 76073160 Количество на модель: 1

76073160

1

8

Номер детали на чертеже:

8

Гайка

Заводской номер: 87352831 Количество на модель: 1

87352831

1

9

Номер детали на чертеже:

9

Стопорное кольцо

Заводской номер: 87352832 Количество на модель: 2

87352832

2

10

Номер детали на чертеже:

10

Втулка

Заводской номер: 87352833 Количество на модель: 1

87352833

1

11

Номер детали на чертеже:

11

Стопорное кольцо

Заводской номер: 87352834 Количество на модель: 1

87352834

1

12

Номер детали на чертеже:

12

Стопорное кольцо

Заводской номер: 76066286 Количество на модель: 1

76066286

1

13

Номер детали на чертеже:

13

Шарнир

Заводской номер: 79037239 Количество на модель: 2

79037239

2

14

Номер детали на чертеже:

14

Стопорное кольцо

Заводской номер: 76066288 Количество на модель: 4

76066288

4

15

Номер детали на чертеже:

15

Стержень

Заводской номер: 76073161 Количество на модель: 1

76073161

1

16

Номер детали на чертеже:

16

Комплект уплотнительных колец

Заводской номер: 76073156 Количество на модель: 1

76073156

1

17

Номер детали на чертеже:

17

Комплект уплотнительных колец

Заводской номер: 76073157 Количество на модель: 1

76073157

1
