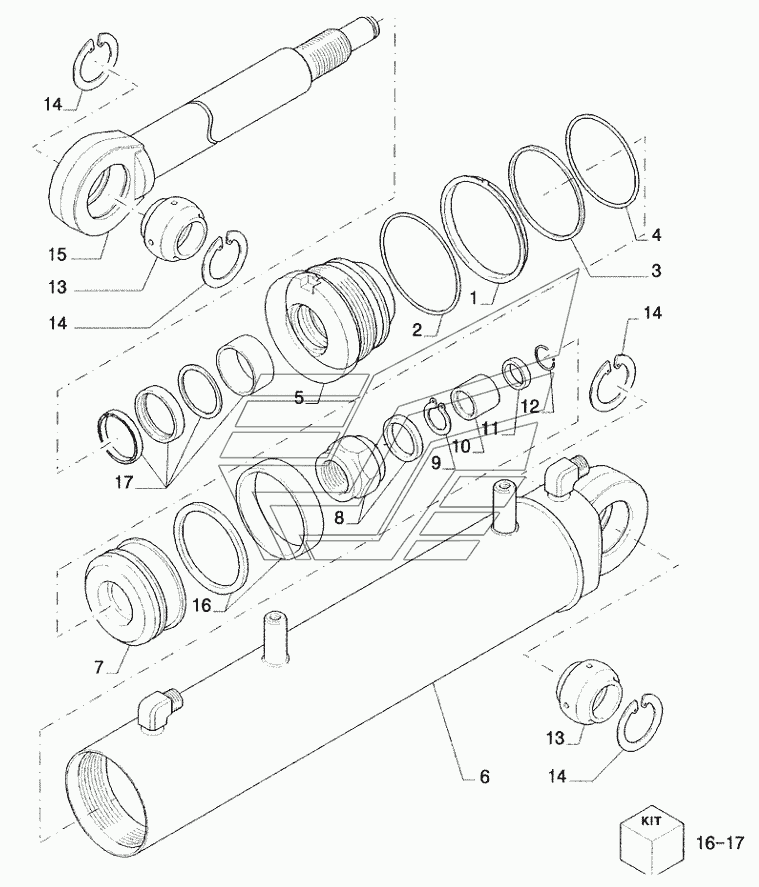

CYLINDER ASSY. ANGLE (LT & XLT) Бульдозер D150B TIER-3. Каталог 2010г.

CYLINDER ASSY TILT BD Бульдозер D150B TIER-3 CYLINDER ASSY. ANGLE (LGP) Бульдозер D150B TIER-3

Вид отображения:

Детали справа

По ширине экрана

76089276

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Рабочий цилиндр

Заводской номер: 76089276 Количество на модель: 2

76089276

2

1

Номер детали на чертеже:

1

Стопорное кольцо

Заводской номер: 76066273 Количество на модель: 1

76066273

1

2

Номер детали на чертеже:

2

Уплотнительное кольцо

Заводской номер: 76066274 Количество на модель: 1

76066274

1

3

Номер детали на чертеже:

3

Шайба, thrust

Заводской номер: 76066275 Количество на модель: 1

76066275

1

4

Номер детали на чертеже:

4

Уплотнительное кольцо

Заводской номер: 76066276 Количество на модель: 1

76066276

1

5

Номер детали на чертеже:

5

Опорная пластина

Заводской номер: 76066277 Количество на модель: 1

76066277

1

6

Номер детали на чертеже:

6

Гильза цилиндра

Заводской номер: 76066278 Количество на модель: 1

76066278

1

7

Номер детали на чертеже:

7

Поршень

Заводской номер: 76066279 Количество на модель: 1

76066279

1

8

Номер детали на чертеже:

8

Контргайка

Заводской номер: 76066264 Количество на модель: 1

76066264

1

9

Номер детали на чертеже:

9

Стопорное кольцо

Заводской номер: 76066283 Количество на модель: 2

76066283

2

10

Номер детали на чертеже:

10

Направляющая втулка

Заводской номер: 76066284 Количество на модель: 1

76066284

1

11

Номер детали на чертеже:

11

Кольцо

Заводской номер: 76066285 Количество на модель: 1

76066285

1

12

Номер детали на чертеже:

12

Стопорное кольцо

Заводской номер: 76066286 Количество на модель: 1

76066286

1

13

Номер детали на чертеже:

13

Шарнир

Заводской номер: 76066287 Количество на модель: 2

76066287

2

14

Номер детали на чертеже:

14

Стопорное кольцо

Заводской номер: 76066288 Количество на модель: 4

76066288

4

15

Номер детали на чертеже:

15

Стержень

Заводской номер: 76066293 Количество на модель: 1

76066293

1

16

Номер детали на чертеже:

16

Комплект уплотнительных колец

Заводской номер: 76066271 Количество на модель: 1

76066271

1

17

Номер детали на чертеже:

17

Комплект прокладок

Заводской номер: 76066272 Количество на модель: 1

76066272

1
