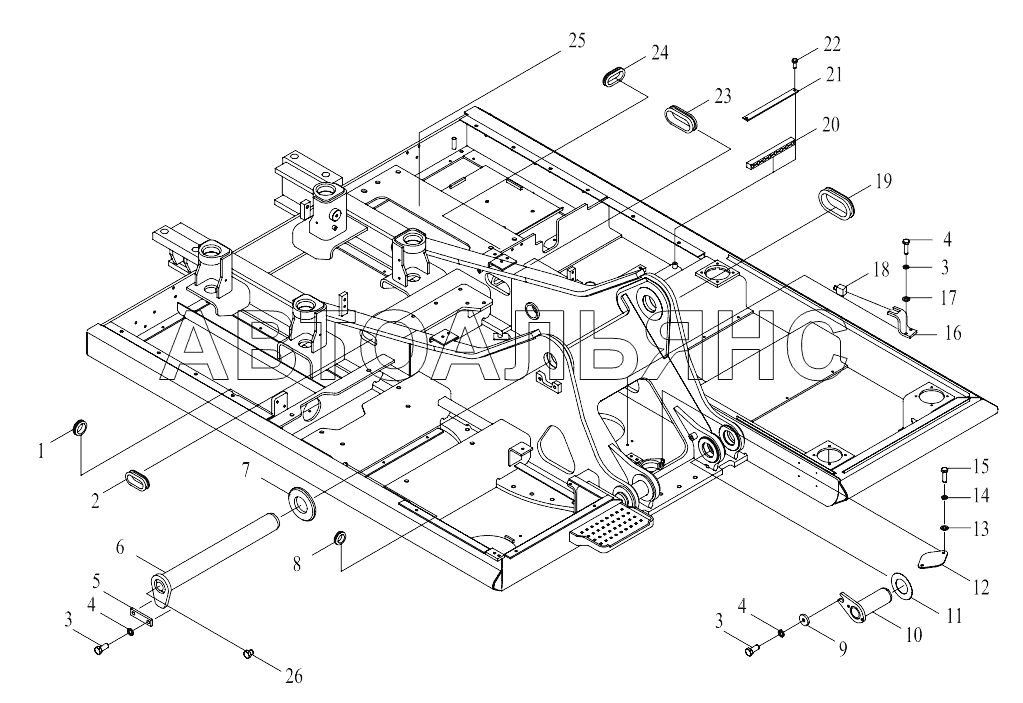

PLATFORM ASSY CDM-6240. Каталог 2015г.

UNDERCARRIAGE ASSY CDM-6240 PLATFORM ASSY CDM-6240

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

RUBBER GASKET 6

Заводской номер: 30612100629 Количество на модель: 1
30612100629
1
2

Номер детали на чертеже:

2

RUBBER GASKET 5

Заводской номер: 30612100628 Количество на модель: 1
30612100628
1
3

Номер детали на чертеже:

3

BOLT M16x35

Заводской номер: 51204132522 Количество на модель: 6
51204132522
6
4

Номер детали на чертеже:

4

SPRING WASHER 16

Заводской номер: 51401130122 Количество на модель: 6
51401130122
6
5

Номер детали на чертеже:

5

LOCK PLATE

Заводской номер: 30612100397 Количество на модель: 1
30612100397
1
6

Номер детали на чертеже:

6

PIN 90

Заводской номер: 30612000144 Количество на модель: 1
30612000144
1
7

Номер детали на чертеже:

7

W ASHER

Заводской номер: 30615100171 Количество на модель: 2
30615100171
2
8

Номер детали на чертеже:

8

RUBBER GASKET

Заводской номер: 30612101185 Количество на модель: 2
30612101185
2
9

Номер детали на чертеже:

9

SHIM PLATE

Заводской номер: 30612101184 Количество на модель: 2
30612101184
2
10

Номер детали на чертеже:

10

PIN 80

Заводской номер: 30612000143 Количество на модель: 2
30612000143
2
11

Номер детали на чертеже:

11

ADJUST SHIM

Заводской номер: 30615100618 Количество на модель: 4
30615100618
4
12

Номер детали на чертеже:

12

COVER BOARD

Заводской номер: 30612100402 Количество на модель: 1
30612100402
1
13

Номер детали на чертеже:

13

WASHER 10

Заводской номер: 51421100121 Количество на модель: 2
51421100121
2
14

Номер детали на чертеже:

14

WASHER 12

Заводской номер: 51401100122 Количество на модель: 2
51401100122
2
15

Номер детали на чертеже:

15

BOLTM10x30

Заводской номер: 51204101222 Количество на модель: 2
51204101222
2
16

Номер детали на чертеже:

16

Y LOCK PLATE

Заводской номер: 30612100399 Количество на модель: 1
30612100399
1
17

Номер детали на чертеже:

17

WASHER 16

Заводской номер: 51421130121 Количество на модель: 2
51421130121
2
18

Номер детали на чертеже:

18

STOP BLOCK

Заводской номер: 30612100400 Количество на модель: 1
30612100400
1
19

Номер детали на чертеже:

19

RUBBER GASKET 3

Заводской номер: 30612100626 Количество на модель: 1
30612100626
1
20

Номер детали на чертеже:

20

PRESS PLATE

Заводской номер: 30612100398 Количество на модель: 1
30612100398
1
21

Номер детали на чертеже:

21

W ASHER

Заводской номер: 30612100623 Количество на модель: 1
30612100623
1
22

Номер детали на чертеже:

22

BOLT M8x20

Заводской номер: 51204091022 Количество на модель: 2
51204091022
2
23

Номер детали на чертеже:

23

RUBBER GASKET 2

Заводской номер: 30612100625 Количество на модель: 1
30612100625
1
24

Номер детали на чертеже:

24

RUBBER GASKET 4

Заводской номер: 30612100627 Количество на модель: 4
30612100627
4
25

Номер детали на чертеже:

25

PLATFORMWELDING

Заводской номер: 30612000288 Количество на модель: 1
30612000288
1
26

Номер детали на чертеже:

26

PLUG

Заводской номер: 30616100318 Количество на модель: 1
30616100318
1
