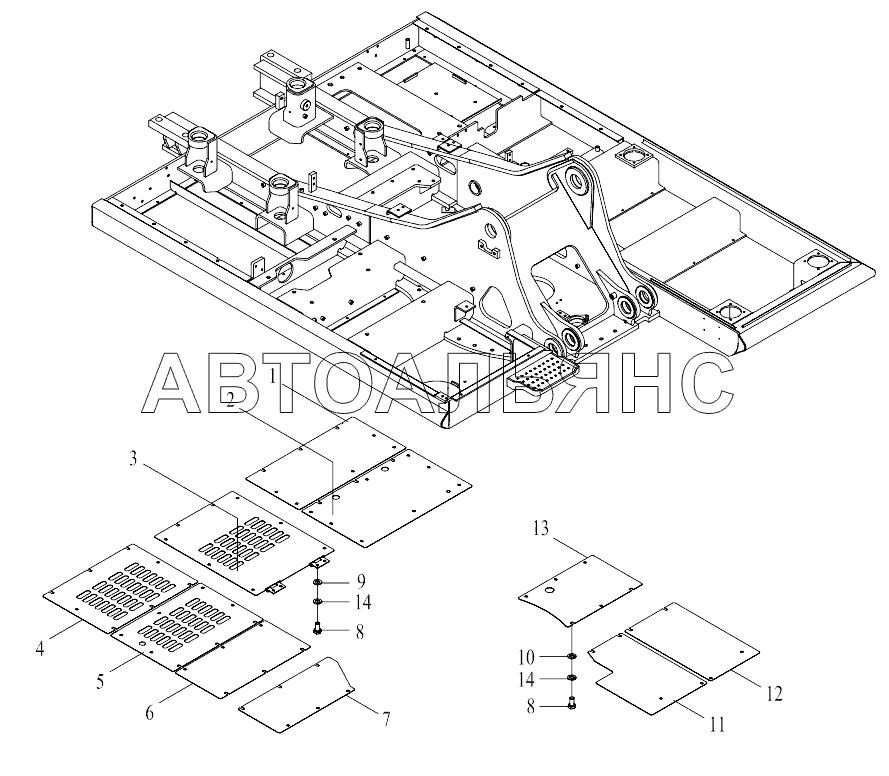

PLATFORM ASSY CDM-6240. Каталог 2015г.

PLATFORM ASSY CDM-6240 BOOM ASSY CDM-6240

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOTTOM COVER PLATE 10

Заводской номер: 30612102108 Количество на модель: 1
30612102108
1
2

Номер детали на чертеже:

2

BOTTOM COVER PLATE 7

Заводской номер: 30612100408 Количество на модель: 1
30612100408
1
3

Номер детали на чертеже:

3

BOTTOM COVER PLATE 1

Заводской номер: 30612000073 Количество на модель: 1
30612000073
1
4

Номер детали на чертеже:

4

BOTTOM COVER PLATE 9

Заводской номер: 30612102107 Количество на модель: 1
30612102107
1
5

Номер детали на чертеже:

5

BOTTOM COVER PLATE 2

Заводской номер: 30612100403 Количество на модель: 1
30612100403
1
6

Номер детали на чертеже:

6

BOTTOM COVER PLATE 3

Заводской номер: 30612100404 Количество на модель: 1
30612100404
1
7

Номер детали на чертеже:

7

BOTTOM COVER PLATE 4

Заводской номер: 30612101198 Количество на модель: 1
30612101198
1
8

Номер детали на чертеже:

8

BOLT M10x20

Заводской номер: 51204101022 Количество на модель: 72
51204101022
72
9

Номер детали на чертеже:

9

WASHER 10

Заводской номер: 51421100121 Количество на модель: 4
51421100121
4
10

Номер детали на чертеже:

10

WASHER 10

Заводской номер: 51420100122 Количество на модель: 68
51420100122
68
11

Номер детали на чертеже:

11

BOTTOM COVER PLATE 8

Заводской номер: 30612100892 Количество на модель: 1
30612100892
1
12

Номер детали на чертеже:

12

BOTTOM COVER PLATE 5

Заводской номер: 30612100406 Количество на модель: 1
30612100406
1
13

Номер детали на чертеже:

13

BOTTOM COVER PLATE 6

Заводской номер: 30612101199 Количество на модель: 1
30612101199
1
14

Номер детали на чертеже:

14

WASHER 12

Заводской номер: 51401100122 Количество на модель: 72
51401100122
72
