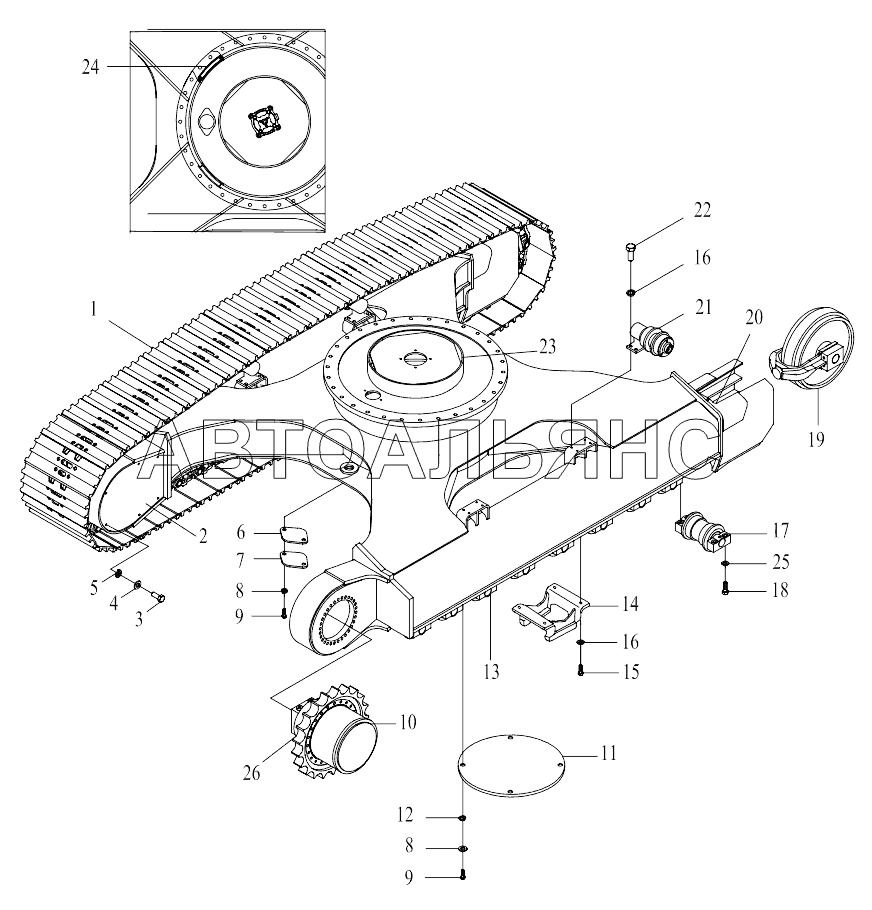

UNDERCARRIAGE ASSY CDM-6240. Каталог 2015г.

TRACK SHOE CDM-6240 PLATFORM ASSY CDM-6240

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TRACK ASS'Y

Заводской номер: 17502305001 Количество на модель: 2
17502305001
2
2

Номер детали на чертеже:

2

COVER BOARD

Заводской номер: 30613100204 Количество на модель: 2
30613100204
2
3

Номер детали на чертеже:

3

BOLT M12x25

Заводской номер: 51204111122 Количество на модель: 12
51204111122
12
4

Номер детали на чертеже:

4

WASHER 12

Заводской номер: 51421110121 Количество на модель: 12
51421110121
12
5

Номер детали на чертеже:

5

WASHER 12

Заводской номер: 51401110122 Количество на модель: 12
51401110122
12
6

Номер детали на чертеже:

6

RUBBER PAD

Заводской номер: 30613100208 Количество на модель: 1
30613100208
1
7

Номер детали на чертеже:

7

GREASE COVERING

Заводской номер: 30613100205 Количество на модель: 1
30613100205
1
8

Номер детали на чертеже:

8

WASHER 12

Заводской номер: 51401100122 Количество на модель: 6
51401100122
6
9

Номер детали на чертеже:

9

BOLT M10x20

Заводской номер: 51204101022 Количество на модель: 6
51204101022
6
10

Номер детали на чертеже:

10

TRAVEL DEVICE

Заводской номер: 60206000014 Количество на модель: 2
60206000014
2
11

Номер детали на чертеже:

11

BOTTOM COVER PLATE

Заводской номер: 30613100206 Количество на модель: 1
30613100206
1
12

Номер детали на чертеже:

12

WASHER 10

Заводской номер: 51421100121 Количество на модель: 4
51421100121
4
13

Номер детали на чертеже:

13

TRACK FRAME

Заводской номер: 30613000234 Количество на модель: 1
30613000234
1
14

Номер детали на чертеже:

14

CHAIN HOLDER

Заводской номер: 30613000181 Количество на модель: 4
30613000181
4
15

Номер детали на чертеже:

15

BOLT M16x40

Заводской номер: 51204133722 Количество на модель: 8
51204133722
8
16

Номер детали на чертеже:

16

SPRING WASHER 16

Заводской номер: 51401130122 Количество на модель: 36
51401130122
36
17

Номер детали на чертеже:

17

TRACK ROLLER

Заводской номер: 17502302001 Количество на модель: 18
17502302001
18
18

Номер детали на чертеже:

18

BOLT M16x90

Заводской номер: 51203132421 Количество на модель: 72
51203132421
72
19

Номер детали на чертеже:

19

FRONT IDLER

Заводской номер: 17502303001 Количество на модель: 2
17502303001
2
20

Номер детали на чертеже:

20

IDLER CUSHION

Заводской номер: 60303000189 Количество на модель: 2
60303000189
2
21

Номер детали на чертеже:

21

CARRIER ROLLER

Заводской номер: 17502304001 Количество на модель: 4
17502304001
4
22

Номер детали на чертеже:

22

BOLT M16x35

Заводской номер: 51204132522 Количество на модель: 20
51204132522
20
23

Номер детали на чертеже:

23

RUBBER PAD

Заводской номер: 30613100209 Количество на модель: 1
30613100209
1
24

Номер детали на чертеже:

24

RUBBER SLEEVE

Заводской номер: 30613100207 Количество на модель: 2
30613100207
2
25

Номер детали на чертеже:

25

WASHER 16

Заводской номер: 51427130122 Количество на модель: 72
51427130122
72
26

Номер детали на чертеже:

26

DRIVE WHEEL

Заводской номер: 17502301001 Количество на модель: 2
17502301001
2
