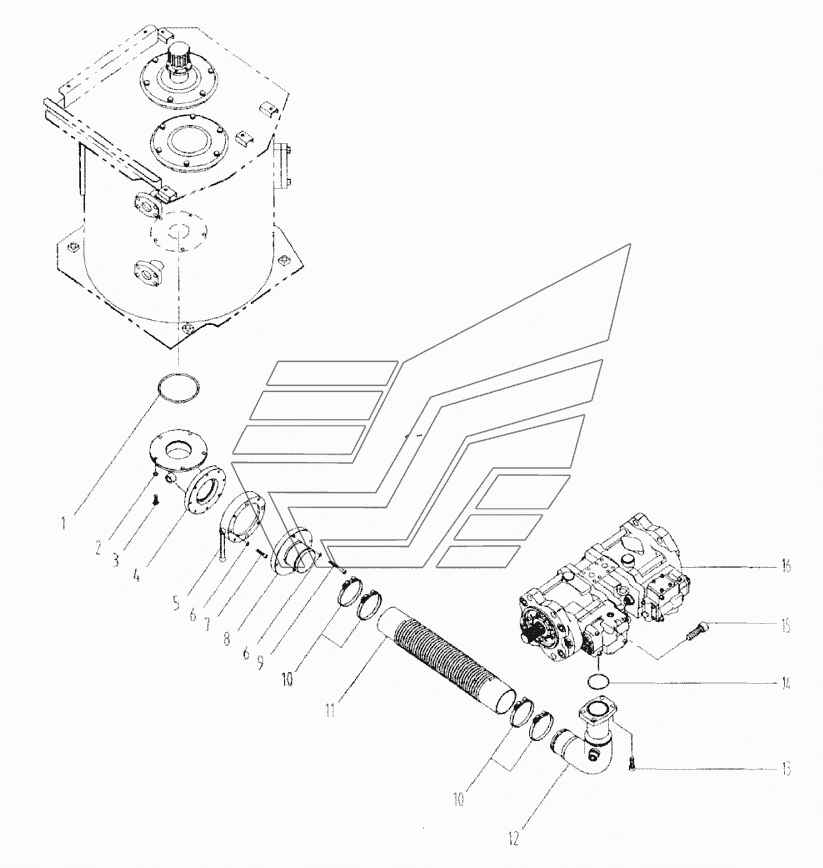

Трубопровод подачи масла CLG-220. Каталог 2008г.

Площадка оператора в сборе CLG-220 Трубопровод откачки масла CLG-220

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кольцо круглого сечения

Заводской номер: 12B0026 Количество на модель: 1
12B0026
1
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 06B0002 Количество на модель: 5
06B0002
5
3

Номер детали на чертеже:

3

Болт

Заводской номер: 00B0019 Количество на модель: 5
00B0019
5
4

Номер детали на чертеже:

4

Отверстие выпускное

Заводской номер: 10D0299 Количество на модель: 1
10D0299
1
5

Номер детали на чертеже:

5

Вентиль

Заводской номер: 15C0001 Количество на модель: 1
15C0001
1
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 06B0006 Количество на модель: 8
06B0006
8
7

Номер детали на чертеже:

7

Болт

Заводской номер: 04B0016 Количество на модель: 4
04B0016
4
8

Номер детали на чертеже:

8

Труба

Заводской номер: 10D0015 Количество на модель: 1
10D0015
1
9

Номер детали на чертеже:

9

SCREW

Заводской номер: 04B0017 Количество на модель: 4
04B0017
4
10

Номер детали на чертеже:

10

Хомут

Заводской номер: 09C0040 Количество на модель: 4
09C0040
4
11

Номер детали на чертеже:

11

Шланг

Заводской номер: 30A0067 Количество на модель: 1
30A0067
1
12

Номер детали на чертеже:

12

Патрубок всасывающий

Заводской номер: 10D0334 Количество на модель: 1
10D0334
1
13

Номер детали на чертеже:

13

SCREW

Заводской номер: 04B0015 Количество на модель: 4
04B0015
4
14

Номер детали на чертеже:

14

Кольцо круглого сечения

Заводской номер: 12B0020 Количество на модель: 1
12B0020
1
15

Номер детали на чертеже:

15

Винт

Заводской номер: 04B0012 Количество на модель: 4
04B0012
4
16

Номер детали на чертеже:

16

Насос-дозатор

Заводской номер: 11C0005 Количество на модель: 1
11C0005
1
