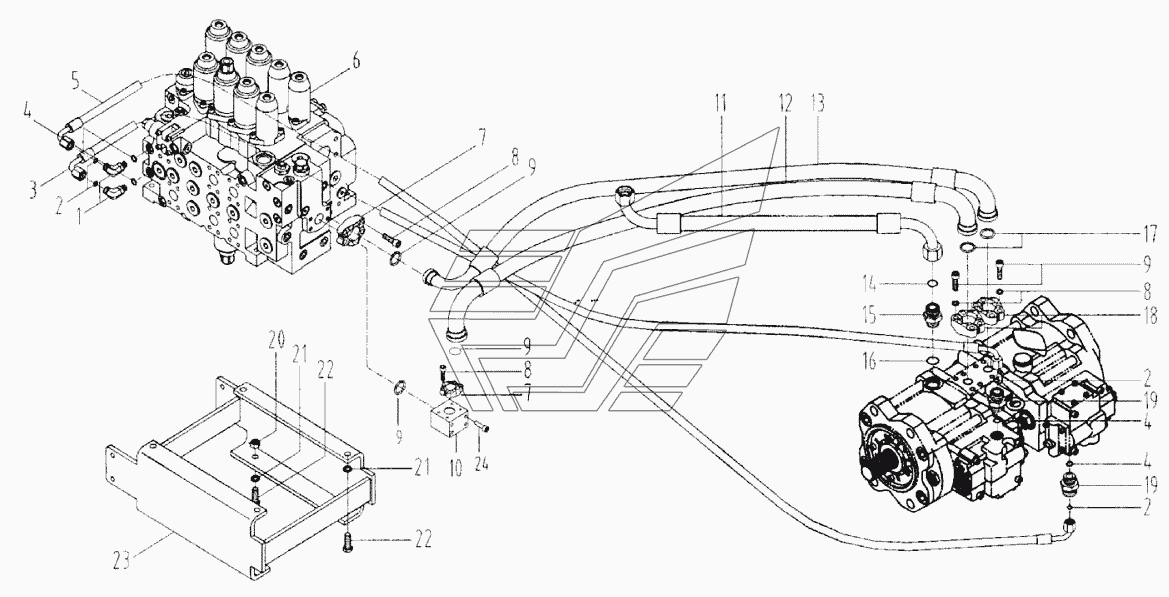

Трубопровод откачки масла CLG-220. Каталог 2008г.

Трубопровод подачи масла CLG-220 К трубопроводу ходовых гидромоторов CLG-220

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Смычка

Заводской номер: 31C0004 Количество на модель: 2
31C0004
2
2

Номер детали на чертеже:

2

Кольцо круглого сечения

Заводской номер: 12B0283 Количество на модель: 4
12B0283
4
3

Номер детали на чертеже:

3

Шланг

Заводской номер: 05C0002 Количество на модель: 1
05C0002
1
4

Номер детали на чертеже:

4

Кольцо круглого сечения

Заводской номер: 12B0351 Количество на модель: 4
12B0351
4
5

Номер детали на чертеже:

5

Шланг

Заводской номер: 05C0003 Количество на модель: 1
05C0003
1
6

Номер детали на чертеже:

6

Клапан управления глав­ный

Заводской номер: 12C0054 Количество на модель: 1
12C0054
1
7

Номер детали на чертеже:

7

Хомут

Заводской номер: 04A0250 Количество на модель: 2
04A0250
2
8

Номер детали на чертеже:

8

Винт

Заводской номер: 04B0186 Количество на модель: 16
04B0186
16
9

Номер детали на чертеже:

9

Кольцо круглого сечения

Заводской номер: 12B0445 Количество на модель: 2
12B0445
2
10

Номер детали на чертеже:

10

Фитинг

Заводской номер: 01A0006 Количество на модель: 1
01A0006
1
11

Номер детали на чертеже:

11

Рукав

Заводской номер: 06C0146 Количество на модель: 1
06C0146
1
12

Номер детали на чертеже:

12

Рукав

Заводской номер: 06C0008 Количество на модель: 1
06C0008
1
13

Номер детали на чертеже:

13

Шланг

Заводской номер: 06C0009 Количество на модель: 1
06C0009
1
14

Номер детали на чертеже:

14

Кольцо круглого сечения

Заводской номер: 12B0021 Количество на модель: 1
12B0021
1
15

Номер детали на чертеже:

15

Смычка

Заводской номер: 00A0013 Количество на модель: 1
00A0013
1
16

Номер детали на чертеже:

16

Кольцо круглого сечения

Заводской номер: 12B0355 Количество на модель: 1
12B0355
1
17

Номер детали на чертеже:

17

Кольцо круглого сечения

Заводской номер: 12B0271 Количество на модель: 2
12B0271
2
18

Номер детали на чертеже:

18

Хомут

Заводской номер: 04A0252 Количество на модель: 2
04A0252
2
19

Номер детали на чертеже:

19

Смычка

Заводской номер: 00A0014 Количество на модель: 2
00A0014
2
20

Номер детали на чертеже:

20

Гайка

Заводской номер: 03B0003 Количество на модель: 4
03B0003
4
21

Номер детали на чертеже:

21

Шайба

Заводской номер: 06B0008 Количество на модель: 7
06B0008
7
22

Номер детали на чертеже:

22

Болт

Заводской номер: 00B0035 Количество на модель: 7
00B0035
7
23

Номер детали на чертеже:

23

Кронштейн клапана

Заводской номер: 00D0056 Количество на модель: 1
00D0056
1
24

Номер детали на чертеже:

24

SCREW

Заводской номер: 04B0011 Количество на модель: 4
04B0011
4
