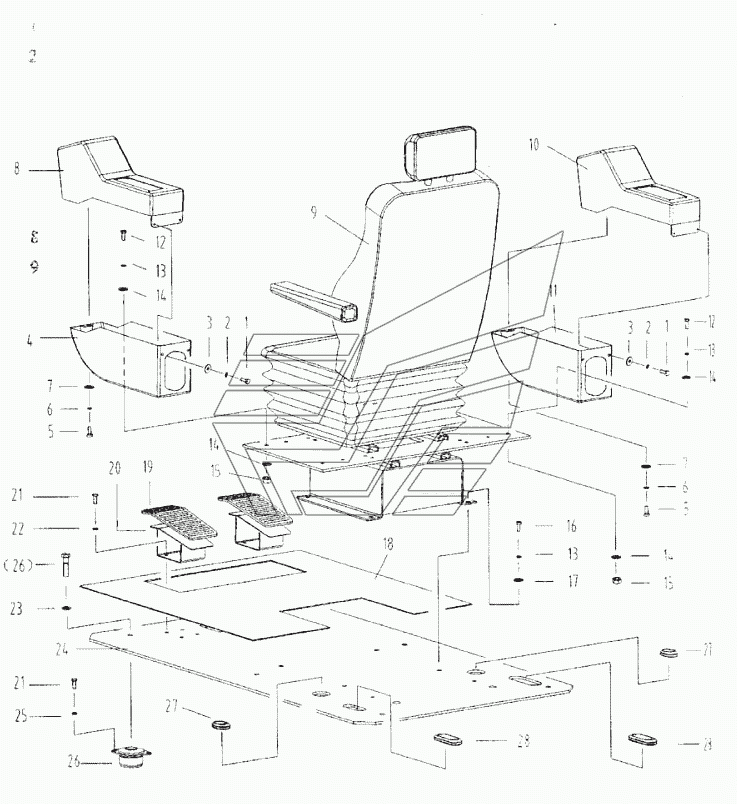

Площадка оператора в сборе CLG-220. Каталог 2008г.

Кабина CLG-220 Трубопровод подачи масла CLG-220

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOLT

Заводской номер: 00B0010 Количество на модель: 4
00B0010
4
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 06B0003 Количество на модель: 4
06B0003
4
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 06B0024 Количество на модель: 4
06B0024
4
4

Номер детали на чертеже:

4

Крышка подлокотника нижняя левая

Заводской номер: 35C0139 Количество на модель: 1
35C0139
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: 04B0016 Количество на модель: 2
04B0016
2
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 06B0006 Количество на модель: 2
06B0006
2
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 06B0005 Количество на модель: 2
06B0005
2
8

Номер детали на чертеже:

8

Крышка подлокотника верхняя левая

Заводской номер: 35C0138 Количество на модель: 1
35C0138
1
9

Номер детали на чертеже:

9

Сидение оператора

Заводской номер: 47C0120 Количество на модель: 1
47C0120
1
10

Номер детали на чертеже:

10

Крышка подлокотника верхняя правая

Заводской номер: 35C0140 Количество на модель: 1
35C0140
1
11

Номер детали на чертеже:

11

Крышка подлокотника нижняя правая

Заводской номер: 35C0141 Количество на модель: 1
35C0141
1
12

Номер детали на чертеже:

12

Болт

Заводской номер: 00B0013 Количество на модель: 8
00B0013
8
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 06B0008 Количество на модель: 12
06B0008
12
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 06B0007 Количество на модель: 16
06B0007
16
15

Номер детали на чертеже:

15

Гайка

Заводской номер: 03B0003 Количество на модель: 8
03B0003
8
16

Номер детали на чертеже:

16

Болт

Заводской номер: 00B0011 Количество на модель: 4
00B0011
4
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 06B0059 Количество на модель: 4
06B0059
4
18

Номер детали на чертеже:

18

Напольное покрытие

Заводской номер: 82A0172 Количество на модель: 1
82A0172
1
19

Номер детали на чертеже:

19

Втулка

Заводской номер: 84A0209 Количество на модель: 2
84A0209
2
20

Номер детали на чертеже:

20

Педаль

Заводской номер: 00D0630 Количество на модель: 2
00D0630
2
21

Номер детали на чертеже:

21

BOLT

Заводской номер: 00B0005 Количество на модель: 32
00B0005
32
22

Номер детали на чертеже:

22

WASHER

Заводской номер: 06B0001 Количество на модель: 8
06B0001
8
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 06B0087 Количество на модель: 6
06B0087
6
24

Номер детали на чертеже:

24

Пол

Заводской номер: 46D0079 Количество на модель: 1
46D0079
1
25

Номер детали на чертеже:

25

Шайба

Заводской номер: 06B0002 Количество на модель: 24
06B0002
24
26

Номер детали на чертеже:

26

Амортизатор

Заводской номер: 35C0147 Количество на модель: 6
35C0147
6
27

Номер детали на чертеже:

27

Втулка резиновая

Заводской номер: 82A0169 Количество на модель: 2
82A0169
2
28

Номер детали на чертеже:

28

Втулка резиновая

Заводской номер: 82A0083 Количество на модель: 2
82A0083
2
