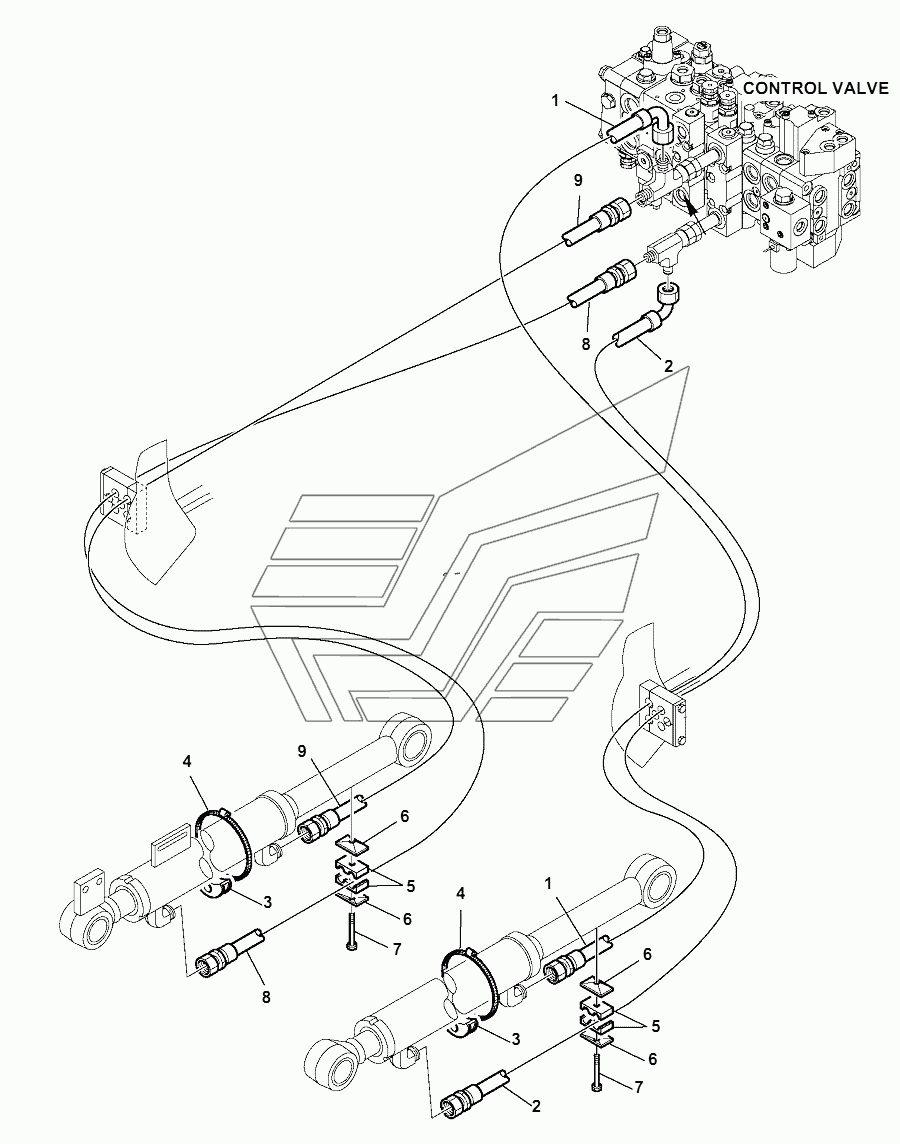

HYDRAULIC PIPING (SHOVEL TIPPING CYLINDER) WB93R-5E0. Каталог 2018г.

HYDRAULIC PIPING (SHOVEL LIFTING CYLINDER LINE) WB93R-5E0 HYDRAULIC PIPING (BUCKET 4 IN 1 LINE) WB93R-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 42N-63-11380 Количество на модель: 1
42N-63-11380
1
2

Номер детали на чертеже:

2

HOSE

Заводской номер: 42N-63-11530 Количество на модель: 1
42N-63-11530
1
3

Номер детали на чертеже:

3

CLAMP

Заводской номер: 42N-62-13310 Количество на модель: 2
42N-62-13310
2
4

Номер детали на чертеже:

4

CLAMP

Заводской номер: 21D-09-81940 Количество на модель: 2
21D-09-81940
2
5

Номер детали на чертеже:

5

CLAMP

Заводской номер: 42N-62-11340 Количество на модель: 2
42N-62-11340
2
6

Номер детали на чертеже:

6

PLATE

Заводской номер: 37A-62-14180 Количество на модель: 4
37A-62-14180
4
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-80855 Количество на модель: 2
01010-80855
2
8

Номер детали на чертеже:

8

HOSE

Заводской номер: 42N-63-11540 Количество на модель: 1
42N-63-11540
1
9

Номер детали на чертеже:

9

HOSE

Заводской номер: 42N-63-11390 Количество на модель: 1
42N-63-11390
1
HYDRAULIC PIPING (SHOVEL LIFTING CYLINDER LINE) WB93R-5E0 HYDRAULIC PIPING (BUCKET 4 IN 1 LINE) WB93R-5E0
