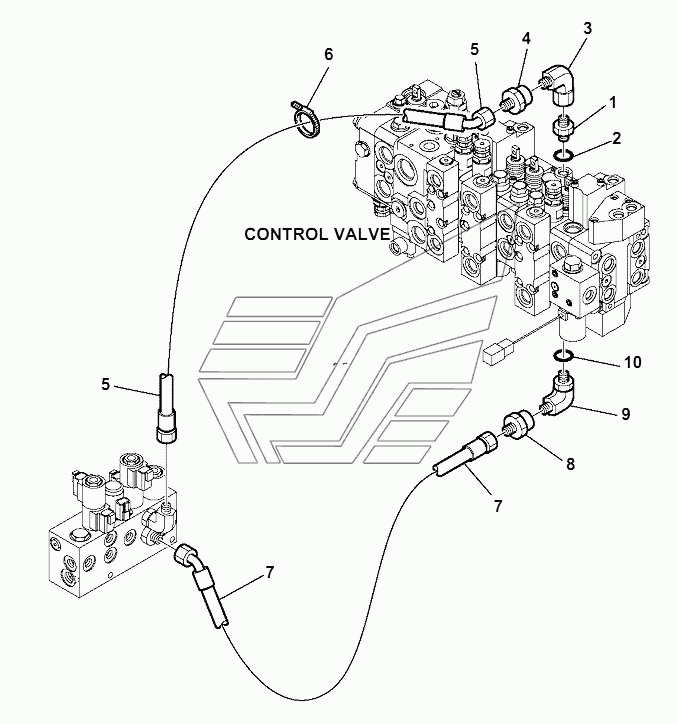

HYDRAULIC PIPING (BUCKET 4 IN 1 LINE) WB93R-5E0. Каталог 2018г.

HYDRAULIC PIPING (SHOVEL TIPPING CYLINDER) WB93R-5E0 HYDRAULIC PIPING (BUCKET 4 IN 1 CYLINDER LINE) WB93R-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

UNION

Заводской номер: 226-62-13380 Количество на модель: 1
226-62-13380
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 37B-09-88006 Количество на модель: 1
37B-09-88006
1
3

Номер детали на чертеже:

3

ELBOW

Заводской номер: 21D-09-55610 Количество на модель: 1
21D-09-55610
1
4

Номер детали на чертеже:

4

VALVE

Заводской номер: 42N-62-15960 Количество на модель: 1
42N-62-15960
1
5

Номер детали на чертеже:

5

HOSE

Заводской номер: 42N-62-12161 Количество на модель: 1
42N-62-12161
1
6

Номер детали на чертеже:

6

BAND

Заводской номер: 08034-20834 Количество на модель: 1
08034-20834
1
9

Номер детали на чертеже:

9

ELBOW

Заводской номер: 42N-62-14510 Количество на модель: 1
42N-62-14510
1
10

Номер детали на чертеже:

10

O-RING

Заводской номер: 07002-11423 Количество на модель: 1
07002-11423
1
HYDRAULIC PIPING (SHOVEL TIPPING CYLINDER) WB93R-5E0 HYDRAULIC PIPING (BUCKET 4 IN 1 CYLINDER LINE) WB93R-5E0
