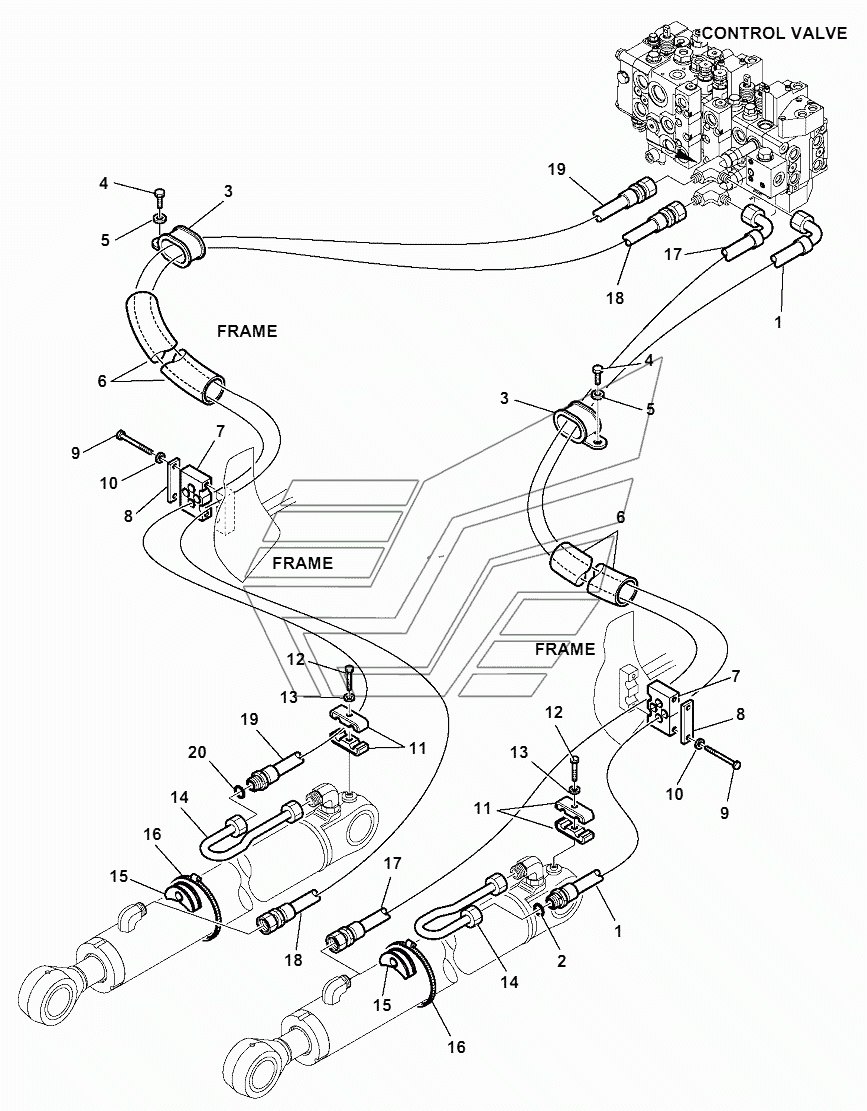

HYDRAULIC PIPING (SHOVEL LIFTING CYLINDER LINE) WB93R-5E0. Каталог 2018г.

HYDRAULIC PIPING (BRAKE LINE) WB93R-5E0 HYDRAULIC PIPING (SHOVEL TIPPING CYLINDER) WB93R-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 42N-63-11360 Количество на модель: 1
42N-63-11360
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 02896-11015 Количество на модель: 1
02896-11015
1
3

Номер детали на чертеже:

3

CLIP

Заводской номер: 21D-09-81710 Количество на модель: 2
21D-09-81710
2
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-81020 Количество на модель: 2
01010-81020
2
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-11032 Количество на модель: 2
01643-11032
2
6

Номер детали на чертеже:

6

PROTECTION

Заводской номер: 42N-63-11610 Количество на модель: 2
42N-63-11610
2
7

Номер детали на чертеже:

7

CLAMP

Заводской номер: 42N-43-14320 Количество на модель: 2
42N-43-14320
2
8

Номер детали на чертеже:

8

PLATE

Заводской номер: 42N-43-14310 Количество на модель: 2
42N-43-14310
2
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-80880 Количество на модель: 4
01010-80880
4
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 01643-10823 Количество на модель: 4
01643-10823
4
11

Номер детали на чертеже:

11

CLAMP

Заводской номер: 22L-62-13370 Количество на модель: 4
22L-62-13370
4
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01016-50845 Количество на модель: 2
01016-50845
2
14

Номер детали на чертеже:

14

PIPE

Заводской номер: 42N-62-15920 Количество на модель: 2
42N-62-15920
2
15

Номер детали на чертеже:

15

CLAMP

Заводской номер: 42N-62-13310 Количество на модель: 2
42N-62-13310
2
16

Номер детали на чертеже:

16

CLAMP

Заводской номер: 07281-01279 Количество на модель: 2
07281-01279
2
17

Номер детали на чертеже:

17

HOSE

Заводской номер: 42N-63-11510 Количество на модель: 1
42N-63-11510
1
18

Номер детали на чертеже:

18

HOSE

Заводской номер: 42N-63-11520 Количество на модель: 1
42N-63-11520
1
19

Номер детали на чертеже:

19

HOSE

Заводской номер: 42N-63-11370 Количество на модель: 1
42N-63-11370
1
