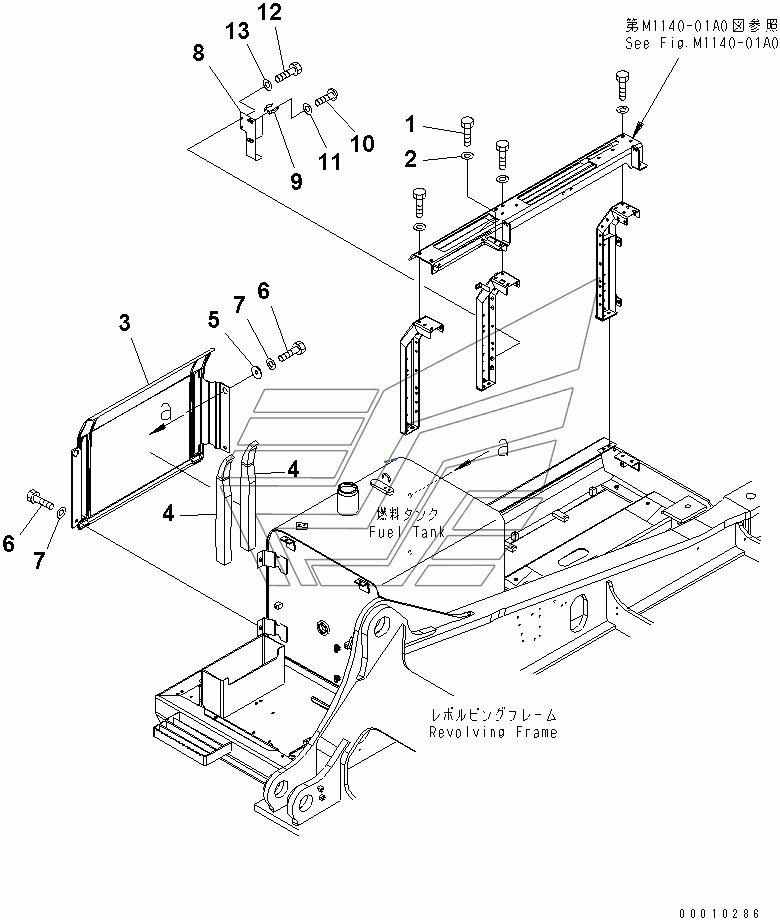

SIDE COVER R.H. (COVER AND BRACKET) PC400LC-7. Каталог 2010г.

SIDE COVER R.H. (1/2) (WITH HOLE) PC400LC-7 MACHINE CAB PARTITION (1/2) PC400LC-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOLT

Заводской номер: 01010-81230 Количество на модель: 12
01010-81230
12
2

Номер детали на чертеже:

2

WASHER

Заводской номер: 01643-31232 Количество на модель: 12
01643-31232
12
3

Номер детали на чертеже:

3

COVER

Заводской номер: 208-54-71252 Количество на модель: 1
208-54-71252
1
4

Номер детали на чертеже:

4

SHEET

Заводской номер: 208-54-73131 Количество на модель: 2
208-54-73131
2
5

Номер детали на чертеже:

5

Collar

Заводской номер: 203-54-62670 Количество на модель: 2
203-54-62670
2
8

Номер детали на чертеже:

8

BRACKET

Заводской номер: 207-54-61860 Количество на модель: 1
207-54-61860
1
9

Номер детали на чертеже:

9

CLAMP

Заводской номер: 203-54-63230 Количество на модель: 2
203-54-63230
2
10

Номер детали на чертеже:

10

SCREW

Заводской номер: 01220-40612 Количество на модель: 4
01220-40612
4
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 01641-20608 Количество на модель: 4
01641-20608
4
