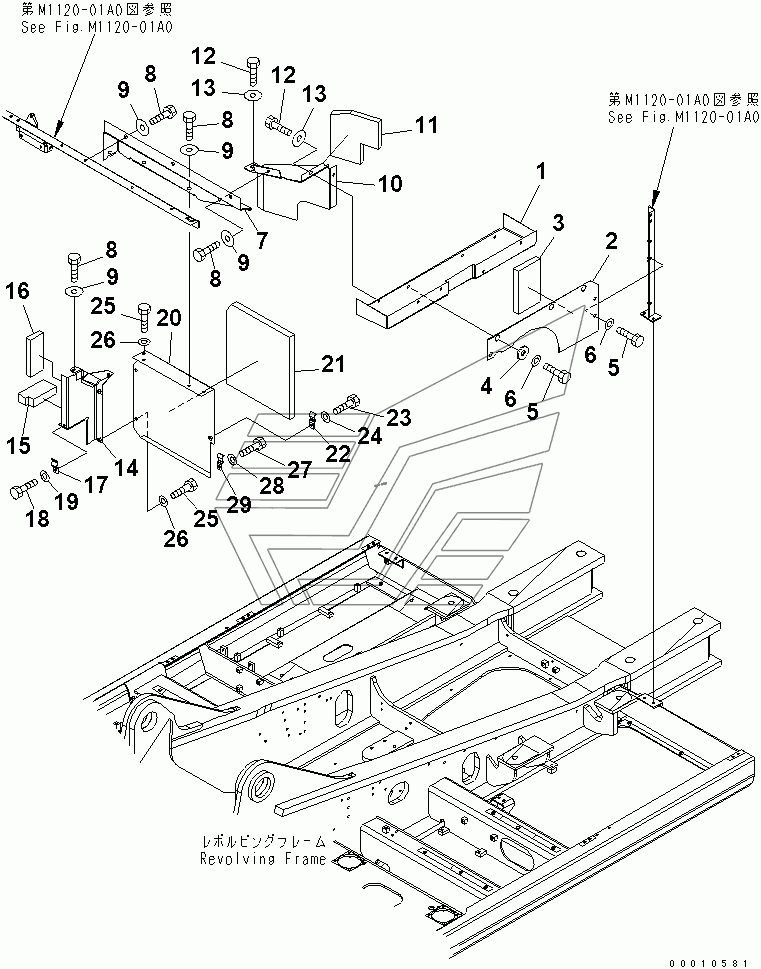

MACHINE CAB PARTITION (1/2) PC400LC-7. Каталог 2010г.

SIDE COVER R.H. (COVER AND BRACKET) PC400LC-7 MACHINE CAB PARTITION (2/2) PC400LC-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

COVER

Заводской номер: 208-54-72850 Количество на модель: 1
208-54-72850
1
1

Номер детали на чертеже:

1

COVER

Заводской номер: 208-54-71711 Количество на модель: 1
208-54-71711
1
1

Номер детали на чертеже:

1

COVER

Заводской номер: 208-54-72820 Количество на модель: 1
208-54-72820
1
2

Номер детали на чертеже:

2

COVER

Заводской номер: COVER Количество на модель: 1
COVER
1
3

Номер детали на чертеже:

3

SHEET

Заводской номер: 208-54-73410 Количество на модель: 1
208-54-73410
1
4

Номер детали на чертеже:

4

Collar

Заводской номер: 203-54-62670 Количество на модель: 3
203-54-62670
3
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-81230 Количество на модель: 5
01010-81230
5
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-31232 Количество на модель: 5
01643-31232
5
7

Номер детали на чертеже:

7

COVER

Заводской номер: 208-54-71732 Количество на модель: 1
208-54-71732
1
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 175-54-34170 Количество на модель: 6
175-54-34170
6
10

Номер детали на чертеже:

10

COVER

Заводской номер: 208-54-71751 Количество на модель: 1
208-54-71751
1
11

Номер детали на чертеже:

11

SHEET

Заводской номер: 208-54-73440 Количество на модель: 1
208-54-73440
1
14

Номер детали на чертеже:

14

COVER

Заводской номер: 208-54-71661 Количество на модель: 1
208-54-71661
1
15

Номер детали на чертеже:

15

SHEET

Заводской номер: 208-54-73391 Количество на модель: 1
208-54-73391
1
16

Номер детали на чертеже:

16

SHEET

Заводской номер: 208-54-73461 Количество на модель: 1
208-54-73461
1
17

Номер детали на чертеже:

17

CATCH

Заводской номер: 20Y-54-27761 Количество на модель: 1
20Y-54-27761
1
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 01010-81220 Количество на модель: 1
01010-81220
1
20

Номер детали на чертеже:

20

COVER

Заводской номер: 208-54-71761 Количество на модель: 1
208-54-71761
1
21

Номер детали на чертеже:

21

SHEET

Заводской номер: 208-54-73451 Количество на модель: 1
208-54-73451
1
