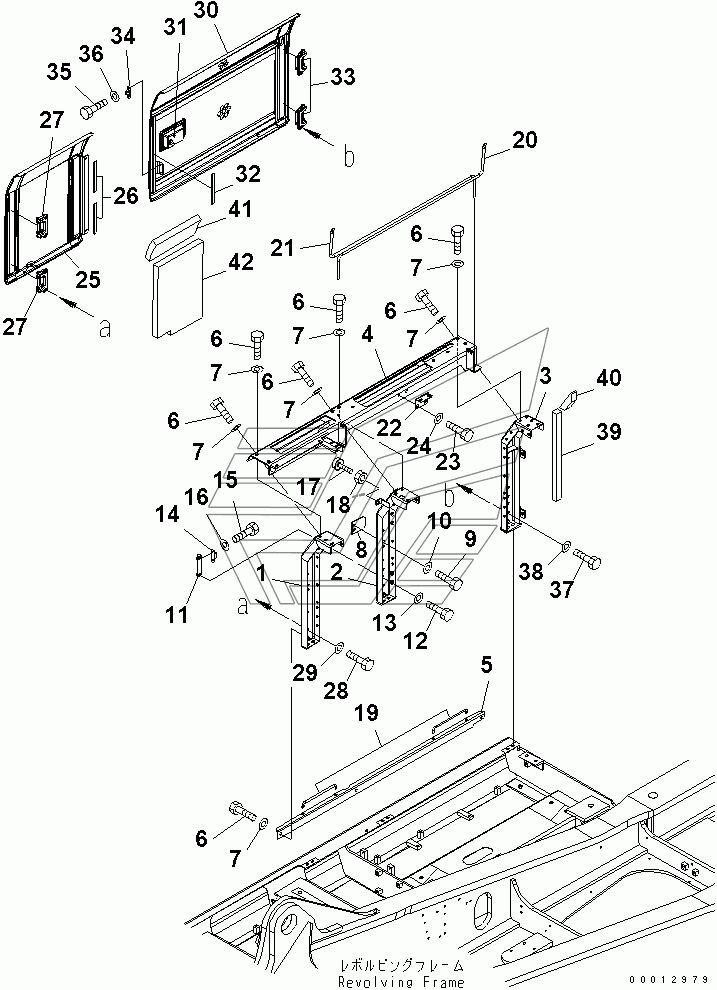

SIDE COVER R.H. (1/2) (WITH HOLE) PC400LC-7. Каталог 2010г.

SIDE COVER R.H. PC400LC-7 SIDE COVER R.H. (COVER AND BRACKET) PC400LC-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

LOCK ASS'Y

Заводской номер: 198-54-41982 Количество на модель: 1
198-54-41982
1
1

Номер детали на чертеже:

1

FRAME

Заводской номер: 208-54-71313 Количество на модель: 1
208-54-71313
1
1

Номер детали на чертеже:

1

FRAME

Заводской номер: 208-54-71311 Количество на модель: 1
208-54-71311
1
2

Номер детали на чертеже:

2

FRAME

Заводской номер: 208-54-71323 Количество на модель: 1
208-54-71323
1
2

Номер детали на чертеже:

2

FRAME

Заводской номер: 208-54-71322 Количество на модель: 1
208-54-71322
1
3

Номер детали на чертеже:

3

FRAME

Заводской номер: 208-54-71333 Количество на модель: 1
208-54-71333
1
3

Номер детали на чертеже:

3

FRAME

Заводской номер: 208-54-71332 Количество на модель: 1
208-54-71332
1
4

Номер детали на чертеже:

4

FRAME

Заводской номер: 208-54-71361 Количество на модель: 1
208-54-71361
1
5

Номер детали на чертеже:

5

PLATE

Заводской номер: 208-54-71371 Количество на модель: 1
208-54-71371
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-81230 Количество на модель: 12
01010-81230
12
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-31232 Количество на модель: 12
01643-31232
12
8

Номер детали на чертеже:

8

PLATE

Заводской номер: 208-54-71930 Количество на модель: 1
208-54-71930
1
11

Номер детали на чертеже:

11

BRACKET

Заводской номер: 208-54-71940 Количество на модель: 1
208-54-71940
1
14

Номер детали на чертеже:

14

DOVE TAIL

Заводской номер: 205-54-51971 Количество на модель: 2
205-54-51971
2
14

Номер детали на чертеже:

14

DOVE TAIL

Заводской номер: 205-54-51970 Количество на модель: 2
205-54-51970
2
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01010-80616 Количество на модель: 2
01010-80616
2
16

Номер детали на чертеже:

16

WASHER

Заводской номер: 01643-30623 Количество на модель: 2
01643-30623
2
17

Номер детали на чертеже:

17

STOPPER

Заводской номер: 20Y-54-11611 Количество на модель: 2
20Y-54-11611
2
18

Номер детали на чертеже:

18

NUT

Заводской номер: 01580-11008 Количество на модель: 2
01580-11008
2
19

Номер детали на чертеже:

19

BAR

Заводской номер: 20Y-54-29231 Количество на модель: 2
20Y-54-29231
2
20

Номер детали на чертеже:

20

SPRING

Заводской номер: 207-54-62150 Количество на модель: 1
207-54-62150
1
21

Номер детали на чертеже:

21

SPRING

Заводской номер: 207-54-62160 Количество на модель: 1
207-54-62160
1
22

Номер детали на чертеже:

22

PLATE

Заводской номер: 15R-62-11160 Количество на модель: 1
15R-62-11160
1
25

Номер детали на чертеже:

25

COVER

Заводской номер: 208-54-71221 Количество на модель: 1
208-54-71221
1
26

Номер детали на чертеже:

26

SHEET

Заводской номер: 20Y-54-63390 Количество на модель: 2
20Y-54-63390
2
27

Номер детали на чертеже:

27

HINGE (WELDED)

Заводской номер: 20Y-54-63411 Количество на модель: 2
20Y-54-63411
2
30

Номер детали на чертеже:

30

COVER

Заводской номер: 208-54-71230 Количество на модель: 1
208-54-71230
1
31

Номер детали на чертеже:

31

LOCK (WELDED)

Заводской номер: 198-54-41984 Количество на модель: 1
198-54-41984
1
32

Номер детали на чертеже:

32

SHEET

Заводской номер: 208-54-73140 Количество на модель: 1
208-54-73140
1
32

Номер детали на чертеже:

32

SHEET

Заводской номер: 208-54-74220 Количество на модель: 1
208-54-74220
1
34

Номер детали на чертеже:

34

DOVE TAIL

Заводской номер: 205-54-53550 Количество на модель: 1
205-54-53550
1
35

Номер детали на чертеже:

35

BOLT

Заводской номер: 01010-80612 Количество на модель: 2
01010-80612
2
39

Номер детали на чертеже:

39

SHEET

Заводской номер: 208-54-73710 Количество на модель: 1
208-54-73710
1
40

Номер детали на чертеже:

40

SHEET

Заводской номер: 208-54-73730 Количество на модель: 1
208-54-73730
1
41

Номер детали на чертеже:

41

SHEET

Заводской номер: 208-54-73861 Количество на модель: 1
208-54-73861
1
42

Номер детали на чертеже:

42

SHEET

Заводской номер: 207-54-71760 Количество на модель: 1
207-54-71760
1
SIDE COVER R.H. PC400LC-7 SIDE COVER R.H. (COVER AND BRACKET) PC400LC-7
