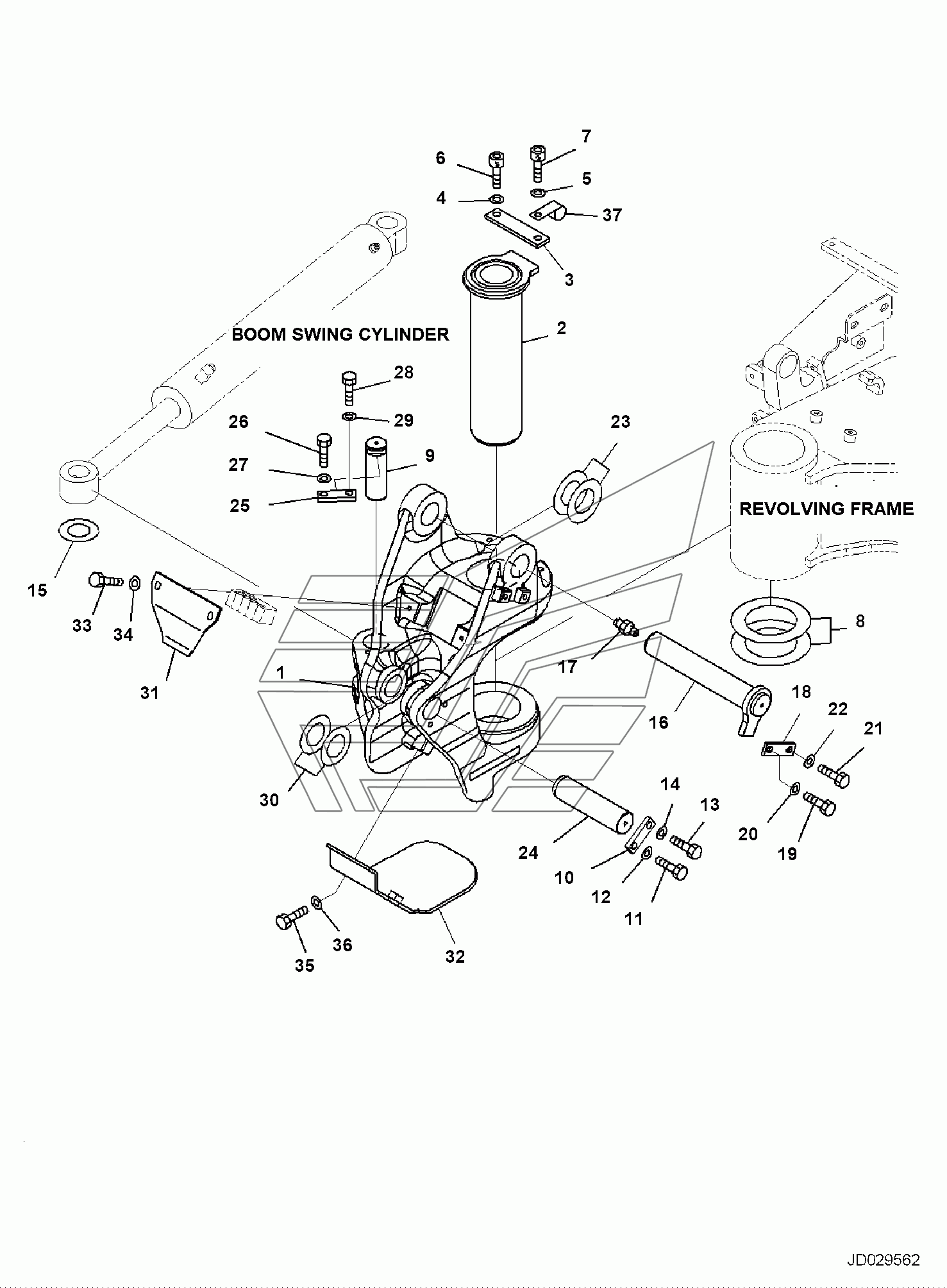

BOOM SWING BRACKET PC35MR-3. Каталог 2010г.

REVOLVING FRAME, 3-ATTACHMENT AND QUICK COUPLER PC35MR-3 BOOM SWING BRACKET PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

SPACER, 1.000 MM

Заводской номер: 22L-70-11360 Количество на модель: 1
22L-70-11360
1

Номер детали на чертеже:

SHIM, 0.500 mm

Заводской номер: 20T-70-81760 Количество на модель: 1
20T-70-81760
1
1

Номер детали на чертеже:

1

BRACKET

Заводской номер: 22F-70-31411 Количество на модель: 1
22F-70-31411
1
2

Номер детали на чертеже:

2

PIN

Заводской номер: 22F-70-21422 Количество на модель: 1
22F-70-21422
1
3

Номер детали на чертеже:

3

PLATE

Заводской номер: 22F-70-21430 Количество на модель: 1
22F-70-21430
1
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01252-71230 Количество на модель: 1
01252-71230
1
8

Номер детали на чертеже:

8

PLATE

Заводской номер: 22F-70-21450 Количество на модель: 2
22F-70-21450
2
8

Номер детали на чертеже:

8

PLATE

Заводской номер: 22F-70-21460 Количество на модель: 2
22F-70-21460
2
9

Номер детали на чертеже:

9

PIN

Заводской номер: 22F-70-21470 Количество на модель: 1
22F-70-21470
1
10

Номер детали на чертеже:

10

BLOCK

Заводской номер: 04082-00212 Количество на модель: 1
04082-00212
1
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01010-81230 Количество на модель: 1
01010-81230
1
15

Номер детали на чертеже:

15

SHIM, 1.000 MM

Заводской номер: 20T-70-81730 Количество на модель: 1
20T-70-81730
1
16

Номер детали на чертеже:

16

PIN

Заводской номер: 22F-70-21151 Количество на модель: 1
22F-70-21151
1
17

Номер детали на чертеже:

17

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 1
07020-00000
1
18

Номер детали на чертеже:

18

PLATE

Заводской номер: 22L-70-11310 Количество на модель: 1
22L-70-11310
1
23

Номер детали на чертеже:

23

SPACER, 0.500 MM

Заводской номер: 22L-70-11350 Количество на модель: 1
22L-70-11350
1
24

Номер детали на чертеже:

24

PIN

Заводской номер: 22L-70-21162 Количество на модель: 1
22L-70-21162
1
30

Номер детали на чертеже:

30

SPACER, 1.000 MM

Заводской номер: 20T-70-81710 Количество на модель: 1
20T-70-81710
1
30

Номер детали на чертеже:

30

SPACER, 1.000 MM

Заводской номер: 20S-70-81710 Количество на модель: 1
20S-70-81710
1
31

Номер детали на чертеже:

31

COVER

Заводской номер: 22F-70-31420 Количество на модель: 1
22F-70-31420
1
32

Номер детали на чертеже:

32

COVER

Заводской номер: 22F-62-33150 Количество на модель: 1
22F-62-33150
1
33

Номер детали на чертеже:

33

BOLT

Заводской номер: 01010-80825 Количество на модель: 2
01010-80825
2
34

Номер детали на чертеже:

34

WASHER

Заводской номер: 01643-30823 Количество на модель: 2
01643-30823
2
35

Номер детали на чертеже:

35

BOLT

Заводской номер: 01010-81040 Количество на модель: 2
01010-81040
2
36

Номер детали на чертеже:

36

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
37

Номер детали на чертеже:

37

CLAMP

Заводской номер: 144-874-6970 Количество на модель: 1
144-874-6970
1
REVOLVING FRAME, 3-ATTACHMENT AND QUICK COUPLER PC35MR-3 BOOM SWING BRACKET PC35MR-3
