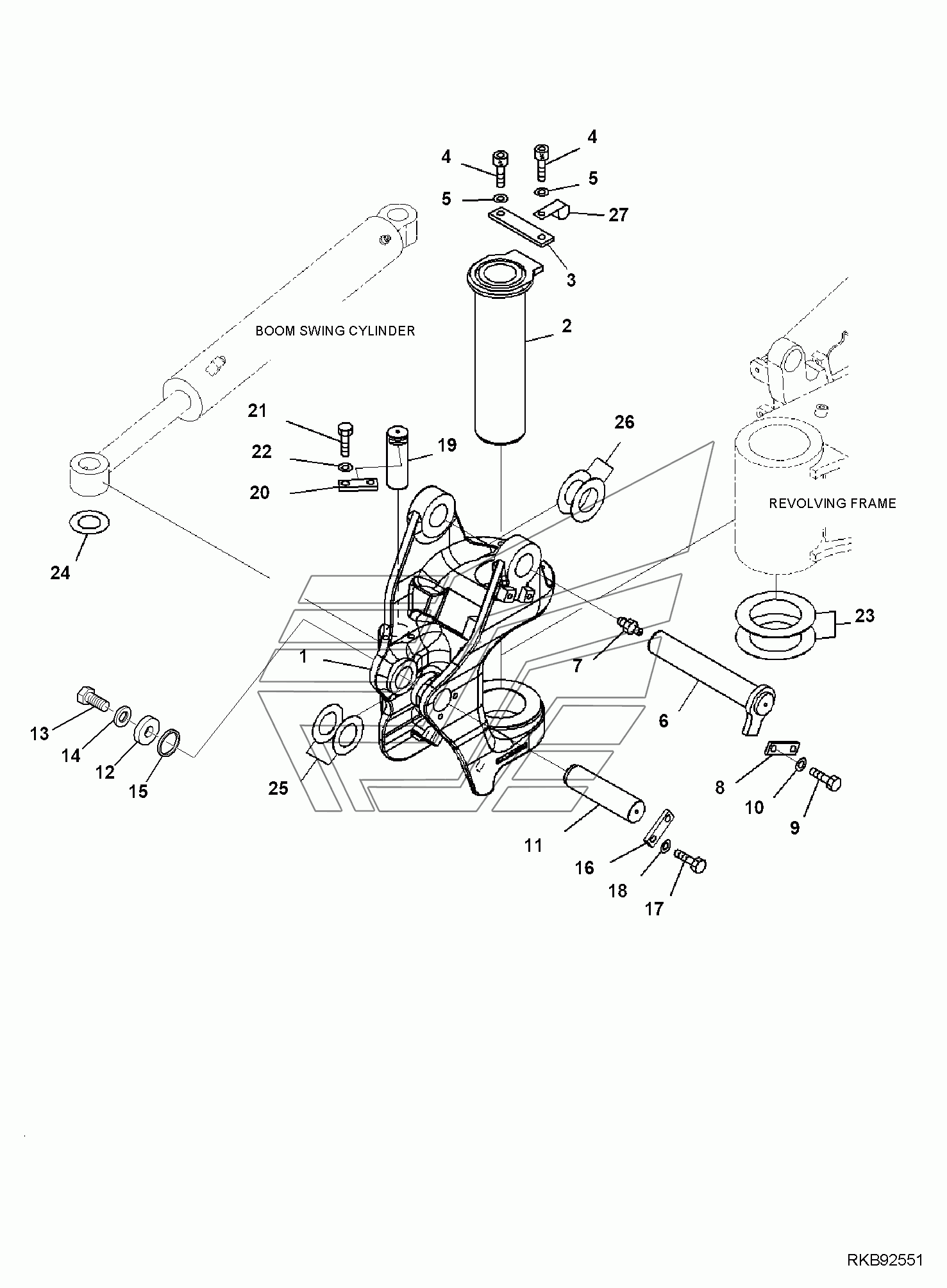

BOOM SWING BRACKET PC35MR-3. Каталог 2010г.

BOOM SWING BRACKET PC35MR-3 BOOM SWING BRACKET, 3-ATTACHMENT PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

SHIM, 0.500 mm

Заводской номер: 20T-70-81760 Количество на модель: 1
20T-70-81760
1

Номер детали на чертеже:

SPACER, 1.000 MM

Заводской номер: 22L-70-11360 Количество на модель: 1
22L-70-11360
1

Номер детали на чертеже:

SHIM, 1.000 MM

Заводской номер: 22L-70-31480 Количество на модель: 3
22L-70-31480
3
1

Номер детали на чертеже:

1

SWING BRACKET

Заводской номер: 22F-70-31150 Количество на модель: 1
22F-70-31150
1
2

Номер детали на чертеже:

2

PIN

Заводской номер: 22F-70-21422 Количество на модель: 1
22F-70-21422
1
3

Номер детали на чертеже:

3

PLATE

Заводской номер: 22F-70-21430 Количество на модель: 1
22F-70-21430
1
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01252-71230 Количество на модель: 2
01252-71230
2
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
6

Номер детали на чертеже:

6

PIN

Заводской номер: 22F-70-21151 Количество на модель: 1
22F-70-21151
1
7

Номер детали на чертеже:

7

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 1
07020-00000
1
8

Номер детали на чертеже:

8

PLATE

Заводской номер: 22L-70-11310 Количество на модель: 1
22L-70-11310
1
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
11

Номер детали на чертеже:

11

PIN

Заводской номер: 22L-70-21163 Количество на модель: 1
22L-70-21163
1
12

Номер детали на чертеже:

12

PLATE

Заводской номер: 22L-70-31460 Количество на модель: 1
22L-70-31460
1
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01010-82045 Количество на модель: 1
01010-82045
1
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 01643-32060 Количество на модель: 1
01643-32060
1
15

Номер детали на чертеже:

15

SHIM, 4.500 MM

Заводской номер: 22L-70-31470 Количество на модель: 1
22L-70-31470
1
16

Номер детали на чертеже:

16

LOCK

Заводской номер: 20T-70-81650 Количество на модель: 1
20T-70-81650
1
19

Номер детали на чертеже:

19

PIN

Заводской номер: 22F-70-21470 Количество на модель: 1
22F-70-21470
1
20

Номер детали на чертеже:

20

BLOCK

Заводской номер: 04082-00212 Количество на модель: 1
04082-00212
1
23

Номер детали на чертеже:

23

PLATE

Заводской номер: 22F-70-21450 Количество на модель: 2
22F-70-21450
2
23

Номер детали на чертеже:

23

PLATE

Заводской номер: 22F-70-21460 Количество на модель: 2
22F-70-21460
2
24

Номер детали на чертеже:

24

SHIM, 1.000 MM

Заводской номер: 20T-70-81730 Количество на модель: 1
20T-70-81730
1
25

Номер детали на чертеже:

25

SPACER, 1.000 MM

Заводской номер: 20T-70-81710 Количество на модель: 1
20T-70-81710
1
25

Номер детали на чертеже:

25

SPACER, 1.000 MM

Заводской номер: 20S-70-81710 Количество на модель: 3
20S-70-81710
3
26

Номер детали на чертеже:

26

SPACER, 0.500 MM

Заводской номер: 22L-70-11350 Количество на модель: 1
22L-70-11350
1
27

Номер детали на чертеже:

27

CLAMP

Заводской номер: 144-874-6970 Количество на модель: 1
144-874-6970
1
BOOM SWING BRACKET PC35MR-3 BOOM SWING BRACKET, 3-ATTACHMENT PC35MR-3
