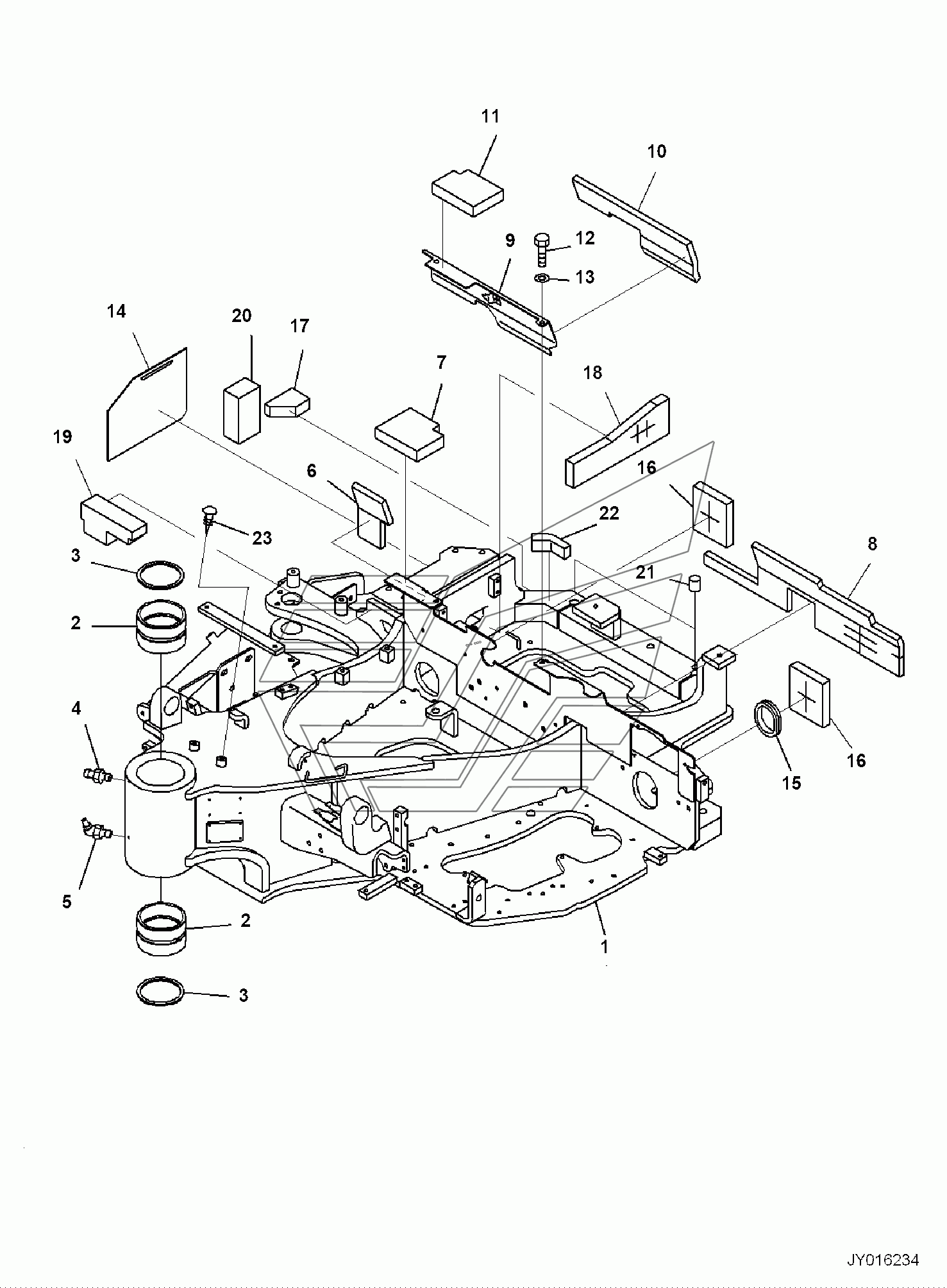

REVOLVING FRAME, 3-ATTACHMENT AND QUICK COUPLER PC35MR-3. Каталог 2010г.

REVOLVING FRAME PC35MR-3 BOOM SWING BRACKET PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FRAME

Заводской номер: 22F-46-33910 Количество на модель: 1
22F-46-33910
1
2

Номер детали на чертеже:

2

BUSHING

Заводской номер: 22F-46-33810 Количество на модель: 2
22F-46-33810
2
3

Номер детали на чертеже:

3

SEAL,DUST

Заводской номер: 07145-00100 Количество на модель: 2
07145-00100
2
4

Номер детали на чертеже:

4

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 1
07020-00000
1
5

Номер детали на чертеже:

5

FITTING, GREASE

Заводской номер: 07020-00675 Количество на модель: 1
07020-00675
1
6

Номер детали на чертеже:

6

SHEET

Заводской номер: 22F-46-31160 Количество на модель: 1
22F-46-31160
1
7

Номер детали на чертеже:

7

SHEET

Заводской номер: 22F-46-31171 Количество на модель: 1
22F-46-31171
1
8

Номер детали на чертеже:

8

SHEET

Заводской номер: 22F-46-31710 Количество на модель: 1
22F-46-31710
1
9

Номер детали на чертеже:

9

COVER

Заводской номер: 22F-46-31152 Количество на модель: 1
22F-46-31152
1
10

Номер детали на чертеже:

10

SHEET

Заводской номер: 22F-46-31180 Количество на модель: 1
22F-46-31180
1
11

Номер детали на чертеже:

11

SHEET

Заводской номер: 22F-46-31720 Количество на модель: 1
22F-46-31720
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-80816 Количество на модель: 2
01010-80816
2
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-30823 Количество на модель: 2
01643-30823
2
14

Номер детали на чертеже:

14

SHEET

Заводской номер: 22L-46-21421 Количество на модель: 1
22L-46-21421
1
15

Номер детали на чертеже:

15

GROMMET

Заводской номер: 20T-62-71790 Количество на модель: 1
20T-62-71790
1
16

Номер детали на чертеже:

16

SHEET

Заводской номер: 22L-46-21191 Количество на модель: 2
22L-46-21191
2
17

Номер детали на чертеже:

17

SHEET

Заводской номер: 22F-46-31142 Количество на модель: 1
22F-46-31142
1
18

Номер детали на чертеже:

18

SHEET

Заводской номер: 22F-46-31310 Количество на модель: 1
22F-46-31310
1
19

Номер детали на чертеже:

19

SHEET

Заводской номер: 22F-46-31191 Количество на модель: 1
22F-46-31191
1
20

Номер детали на чертеже:

20

SHEET

Заводской номер: 22F-46-31130 Количество на модель: 1
22F-46-31130
1
21

Номер детали на чертеже:

21

SHEET

Заводской номер: 22F-46-31320 Количество на модель: 2
22F-46-31320
2
22

Номер детали на чертеже:

22

SHEET

Заводской номер: 22F-46-31330 Количество на модель: 1
22F-46-31330
1
23

Номер детали на чертеже:

23

PLUG

Заводской номер: 22L-09-R3760 Количество на модель: 1
22L-09-R3760
1
