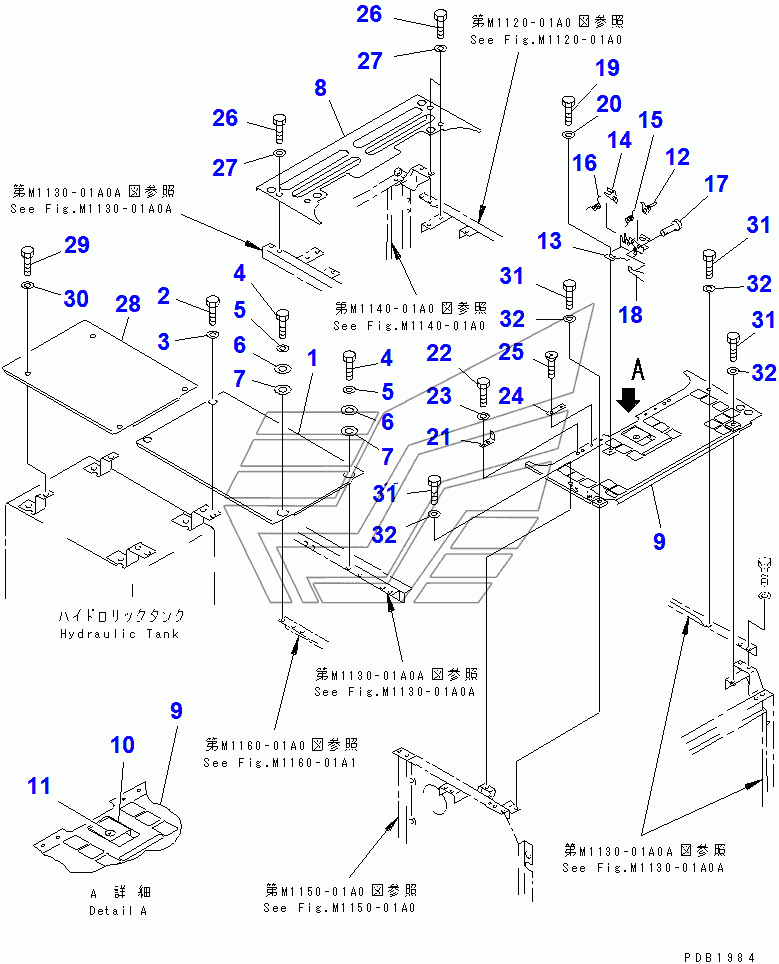

COVER (MACHINE CAB) (UPPER)(88000-94998) PC200-6. Каталог 2010г.

COVER (MACHINE CAB) (UPPER)(80001-86929) PC200-6 COVER (MACHINE CAB) (UPPER)(94999-96513) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COVER

Заводской номер: 20Y-54-27453 Количество на модель: 1
20Y-54-27453
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-51230 Количество на модель: 2
01010-51230
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 175-54-34170 Количество на модель: 2
175-54-34170
2
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
6

Номер детали на чертеже:

6

COLLAR

Заводской номер: 20Y-54-19930 Количество на модель: 2
20Y-54-19930
2
7

Номер детали на чертеже:

7

PLATE

Заводской номер: 20Y-54-19920 Количество на модель: 2
20Y-54-19920
2
8

Номер детали на чертеже:

8

COVER

Заводской номер: 20Y-54-29450 Количество на модель: 1
20Y-54-29450
1
9

Номер детали на чертеже:

9

COVER

Заводской номер: 20Y-54-28470 Количество на модель: 1
20Y-54-28470
1
10

Номер детали на чертеже:

10

LOCK

Заводской номер: 20Y-54-27531 Количество на модель: 1
20Y-54-27531
1
11

Номер детали на чертеже:

11

LOCK ASS'Y

Заводской номер: 20Y-54-27540 Количество на модель: 1
20Y-54-27540
1
12

Номер детали на чертеже:

12

PLATE

Заводской номер: 20Y-54-27511 Количество на модель: 1
20Y-54-27511
1
13

Номер детали на чертеже:

13

BRACKET

Заводской номер: 20Y-54-27522 Количество на модель: 1
20Y-54-27522
1
14

Номер детали на чертеже:

14

LEVER

Заводской номер: 21K-54-26340 Количество на модель: 1
21K-54-26340
1
15

Номер детали на чертеже:

15

SPRING

Заводской номер: 21K-54-26351 Количество на модель: 1
21K-54-26351
1
16

Номер детали на чертеже:

16

SPRING

Заводской номер: 21K-54-26360 Количество на модель: 1
21K-54-26360
1
17

Номер детали на чертеже:

17

PIN

Заводской номер: 04205-11038 Количество на модель: 2
04205-11038
2
18

Номер детали на чертеже:

18

PIN, COTTER

Заводской номер: 04050-13020 Количество на модель: 2
04050-13020
2
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-51025 Количество на модель: 2
01010-51025
2
20

Номер детали на чертеже:

20

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
21

Номер детали на чертеже:

21

BRACKET

Заводской номер: 20Y-54-27182 Количество на модель: 2
20Y-54-27182
2
24

Номер детали на чертеже:

24

PLATE

Заводской номер: 205-54-68440 Количество на модель: 2
205-54-68440
2
25

Номер детали на чертеже:

25

SCREW

Заводской номер: 01224-40616 Количество на модель: 4
01224-40616
4
28

Номер детали на чертеже:

28

COVER

Заводской номер: 20Y-54-27443 Количество на модель: 1
20Y-54-27443
1
