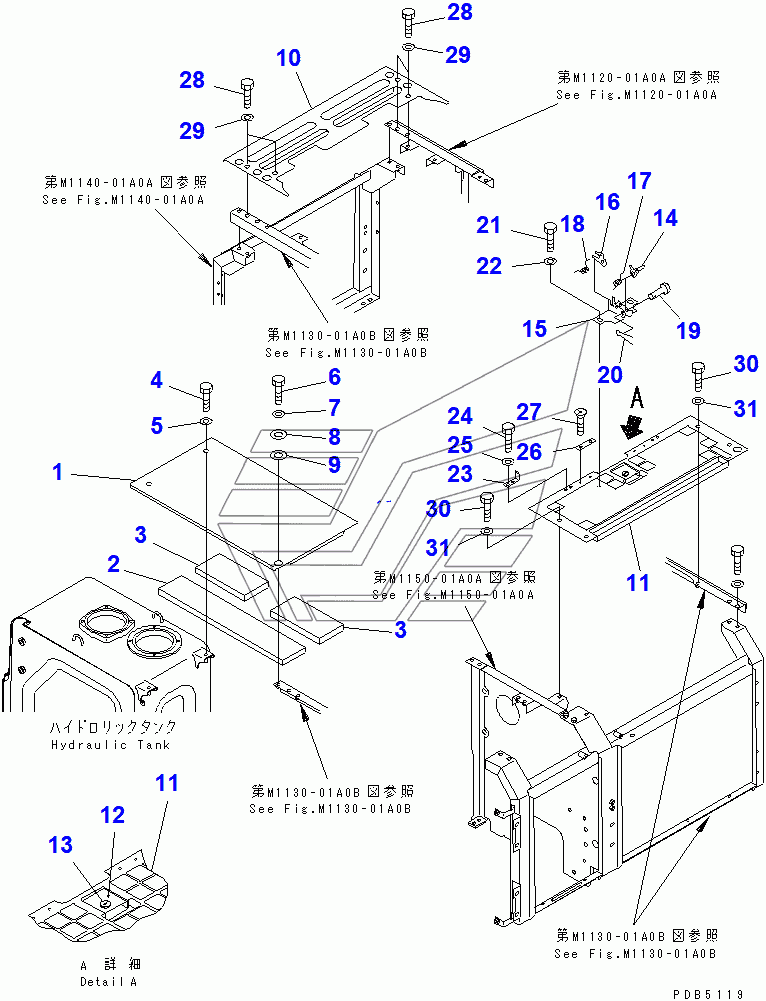

COVER (MACHINE CAB) (UPPER)(94999-96513) PC200-6. Каталог 2010г.

COVER (MACHINE CAB) (UPPER)(88000-94998) PC200-6 COVER (MACHINE CAB) (UPPER)(96514-) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COVER

Заводской номер: 20Y-54-25481 Количество на модель: 1
20Y-54-25481
1
2

Номер детали на чертеже:

2

SHEET

Заводской номер: 20Y-54-25720 Количество на модель: 1
20Y-54-25720
1
3

Номер детали на чертеже:

3

SHEET

Заводской номер: 20Y-54-25730 Количество на модель: 2
20Y-54-25730
2
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 175-54-34170 Количество на модель: 2
175-54-34170
2
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-51230 Количество на модель: 1
01010-51230
1
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1
8

Номер детали на чертеже:

8

COLLAR

Заводской номер: 20Y-54-19930 Количество на модель: 1
20Y-54-19930
1
9

Номер детали на чертеже:

9

PLATE

Заводской номер: 20Y-54-19920 Количество на модель: 1
20Y-54-19920
1
10

Номер детали на чертеже:

10

COVER

Заводской номер: 20Y-54-25451 Количество на модель: 1
20Y-54-25451
1
11

Номер детали на чертеже:

11

COVER

Заводской номер: 20Y-54-26510 Количество на модель: 1
20Y-54-26510
1
12

Номер детали на чертеже:

12

LOCK

Заводской номер: 20Y-54-25850 Количество на модель: 1
20Y-54-25850
1
13

Номер детали на чертеже:

13

LOCK ASS'Y

Заводской номер: 20Y-54-27540 Количество на модель: 1
20Y-54-27540
1
14

Номер детали на чертеже:

14

PLATE

Заводской номер: 20Y-54-27511 Количество на модель: 1
20Y-54-27511
1
15

Номер детали на чертеже:

15

BRACKET

Заводской номер: 20Y-54-27522 Количество на модель: 1
20Y-54-27522
1
16

Номер детали на чертеже:

16

LEVER

Заводской номер: 21K-54-26340 Количество на модель: 1
21K-54-26340
1
17

Номер детали на чертеже:

17

SPRING

Заводской номер: 21K-54-26351 Количество на модель: 1
21K-54-26351
1
18

Номер детали на чертеже:

18

SPRING

Заводской номер: 21K-54-26360 Количество на модель: 1
21K-54-26360
1
19

Номер детали на чертеже:

19

PIN

Заводской номер: 04205-11038 Количество на модель: 2
04205-11038
2
20

Номер детали на чертеже:

20

PIN, COTTER

Заводской номер: 04050-13020 Количество на модель: 2
04050-13020
2
21

Номер детали на чертеже:

21

BOLT

Заводской номер: 01010-81025 Количество на модель: 2
01010-81025
2
22

Номер детали на чертеже:

22

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
23

Номер детали на чертеже:

23

BRACKET

Заводской номер: 20Y-54-27182 Количество на модель: 2
20Y-54-27182
2
26

Номер детали на чертеже:

26

PLATE

Заводской номер: 205-54-68440 Количество на модель: 2
205-54-68440
2
27

Номер детали на чертеже:

27

SCREW

Заводской номер: 01224-40616 Количество на модель: 4
01224-40616
4
COVER (MACHINE CAB) (UPPER)(88000-94998) PC200-6 COVER (MACHINE CAB) (UPPER)(96514-) PC200-6
