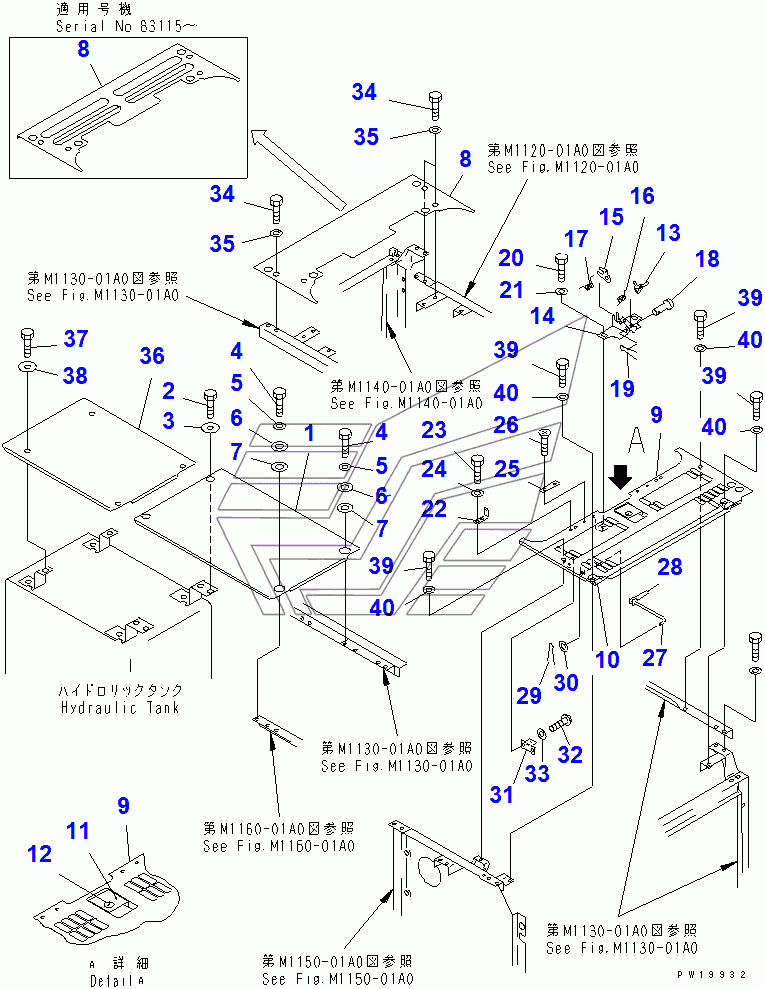

COVER (MACHINE CAB) (UPPER)(80001-86929) PC200-6. Каталог 2010г.

PARTITION (WITH AIR CONDITIONER) (WITH F.O.P.S.)(94999-) PC200-6 COVER (MACHINE CAB) (UPPER)(88000-94998) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COVER

Заводской номер: 20Y-54-27453 Количество на модель: 1
20Y-54-27453
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-51230 Количество на модель: 2
01010-51230
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 175-54-34170 Количество на модель: 2
175-54-34170
2
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
6

Номер детали на чертеже:

6

COLLAR

Заводской номер: 20Y-54-19930 Количество на модель: 2
20Y-54-19930
2
7

Номер детали на чертеже:

7

PLATE

Заводской номер: 20Y-54-19920 Количество на модель: 2
20Y-54-19920
2
8

Номер детали на чертеже:

8

COVER

Заводской номер: 20Y-54-29450 Количество на модель: 1
20Y-54-29450
1
8

Номер детали на чертеже:

8

COVER

Заводской номер: 20Y-54-27423 Количество на модель: 1
20Y-54-27423
1
9

Номер детали на чертеже:

9

COVER

Заводской номер: 20Y-54-27414 Количество на модель: 1
20Y-54-27414
1
9

Номер детали на чертеже:

9

COVER

Заводской номер: 20Y-54-27415 Количество на модель: 1
20Y-54-27415
1
10

Номер детали на чертеже:

10

HINGE (WELDED)

Заводской номер: 20Y-54-27462 Количество на модель: 2
20Y-54-27462
2
11

Номер детали на чертеже:

11

LOCK

Заводской номер: 20Y-54-27531 Количество на модель: 1
20Y-54-27531
1
12

Номер детали на чертеже:

12

LOCK ASS'Y

Заводской номер: 20Y-54-27540 Количество на модель: 1
20Y-54-27540
1
13

Номер детали на чертеже:

13

PLATE

Заводской номер: 20Y-54-27511 Количество на модель: 1
20Y-54-27511
1
14

Номер детали на чертеже:

14

BRACKET

Заводской номер: 20Y-54-27522 Количество на модель: 1
20Y-54-27522
1
15

Номер детали на чертеже:

15

LEVER

Заводской номер: 21K-54-26340 Количество на модель: 1
21K-54-26340
1
16

Номер детали на чертеже:

16

SPRING

Заводской номер: 21K-54-26351 Количество на модель: 1
21K-54-26351
1
17

Номер детали на чертеже:

17

SPRING

Заводской номер: 21K-54-26360 Количество на модель: 1
21K-54-26360
1
18

Номер детали на чертеже:

18

PIN

Заводской номер: 04205-11038 Количество на модель: 2
04205-11038
2
19

Номер детали на чертеже:

19

PIN, COTTER

Заводской номер: 04050-13020 Количество на модель: 2
04050-13020
2
20

Номер детали на чертеже:

20

BOLT

Заводской номер: 01010-51025 Количество на модель: 2
01010-51025
2
21

Номер детали на чертеже:

21

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
22

Номер детали на чертеже:

22

BRACKET

Заводской номер: 20Y-54-27182 Количество на модель: 2
20Y-54-27182
2
25

Номер детали на чертеже:

25

PLATE

Заводской номер: 205-54-68440 Количество на модель: 2
205-54-68440
2
26

Номер детали на чертеже:

26

SCREW

Заводской номер: 01224-40616 Количество на модель: 4
01224-40616
4
27

Номер детали на чертеже:

27

BAR

Заводской номер: 20Y-54-27351 Количество на модель: 1
20Y-54-27351
1
29

Номер детали на чертеже:

29

PIN,COTTER

Заводской номер: 04050-13018 Количество на модель: 1
04050-13018
1
31

Номер детали на чертеже:

31

SPRING

Заводской номер: 20B-54-12210 Количество на модель: 1
20B-54-12210
1
32

Номер детали на чертеже:

32

SCREW

Заводской номер: 01220-40408 Количество на модель: 2
01220-40408
2
33

Номер детали на чертеже:

33

WASHER

Заводской номер: 01641-20405 Количество на модель: 2
01641-20405
2
36

Номер детали на чертеже:

36

COVER

Заводской номер: 20Y-54-27443 Количество на модель: 1
20Y-54-27443
1
PARTITION (WITH AIR CONDITIONER) (WITH F.O.P.S.)(94999-) PC200-6 COVER (MACHINE CAB) (UPPER)(88000-94998) PC200-6
