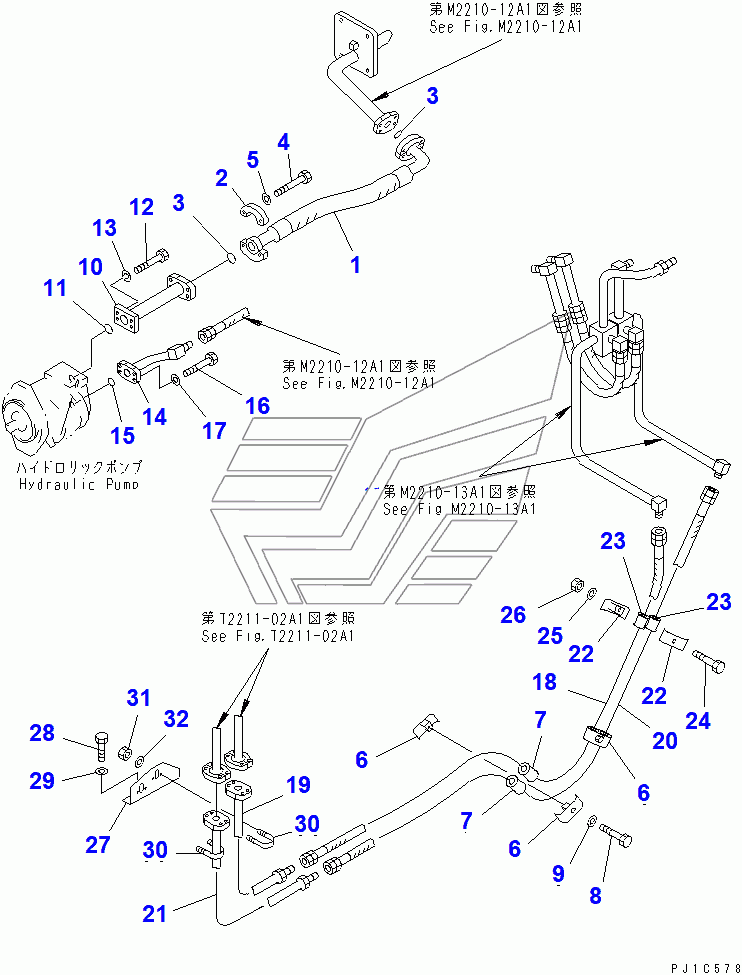

COUNTER WEIGHT PIPING (1/2) D85C-21A. Каталог 2010г.

COUNTER WEIGHT D85C-21A COUNTER WEIGHT PIPING (2/2) D85C-21A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 07118-01207 Количество на модель: 1
07118-01207
1
2

Номер детали на чертеже:

2

FLANGE

Заводской номер: 07371-31255 Количество на модель: 4
07371-31255
4
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 07000-13038 Количество на модель: 2
07000-13038
2
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 07372-21035 Количество на модель: 8
07372-21035
8
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-51032 Количество на модель: 8
01643-51032
8
6

Номер детали на чертеже:

6

CLAMP

Заводской номер: 07094-10417 Количество на модель: 4
07094-10417
4
7

Номер детали на чертеже:

7

CUSHION

Заводской номер: 07095-10420 Количество на модель: 2
07095-10420
2
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01010-81265 Количество на модель: 2
01010-81265
2
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
10

Номер детали на чертеже:

10

TUBE

Заводской номер: 156-61-21120 Количество на модель: 1
156-61-21120
1
11

Номер детали на чертеже:

11

O-RING

Заводской номер: 07000-13042 Количество на модель: 1
07000-13042
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-81030 Количество на модель: 4
01010-81030
4
13

Номер детали на чертеже:

13

WASHER, SPRING

Заводской номер: 01602-21030 Количество на модель: 4
01602-21030
4
14

Номер детали на чертеже:

14

TUBE

Заводской номер: 156-61-21130 Количество на модель: 1
156-61-21130
1
15

Номер детали на чертеже:

15

O-RING

Заводской номер: 07000-13030 Количество на модель: 1
07000-13030
1
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01010-80830 Количество на модель: 4
01010-80830
4
17

Номер детали на чертеже:

17

WASHER

Заводской номер: 01643-50823 Количество на модель: 4
01643-50823
4
18

Номер детали на чертеже:

18

HOSE

Заводской номер: 07108-20420 Количество на модель: 1
07108-20420
1
18

Номер детали на чертеже:

18

HOSE

Заводской номер: 07108-20419 Количество на модель: 1
07108-20419
1
19

Номер детали на чертеже:

19

TUBE

Заводской номер: 156-61-21210 Количество на модель: 1
156-61-21210
1
20

Номер детали на чертеже:

20

HOSE

Заводской номер: 07108-20421 Количество на модель: 1
07108-20421
1
21

Номер детали на чертеже:

21

TUBE

Заводской номер: 156-61-21230 Количество на модель: 1
156-61-21230
1
22

Номер детали на чертеже:

22

CLAMP

Заводской номер: 07094-30417 Количество на модель: 2
07094-30417
2
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 01010-81260 Количество на модель: 1
01010-81260
1
26

Номер детали на чертеже:

26

NUT

Заводской номер: 01580-11210 Количество на модель: 1
01580-11210
1
27

Номер детали на чертеже:

27

BRACKET

Заводской номер: 156-61-21250 Количество на модель: 1
156-61-21250
1
28

Номер детали на чертеже:

28

BOLT

Заводской номер: 01010-81225 Количество на модель: 2
01010-81225
2
30

Номер детали на чертеже:

30

CLIP

Заводской номер: 07283-22244 Количество на модель: 2
07283-22244
2
31

Номер детали на чертеже:

31

NUT

Заводской номер: 01599-01011 Количество на модель: 4
01599-01011
4
32

Номер детали на чертеже:

32

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
