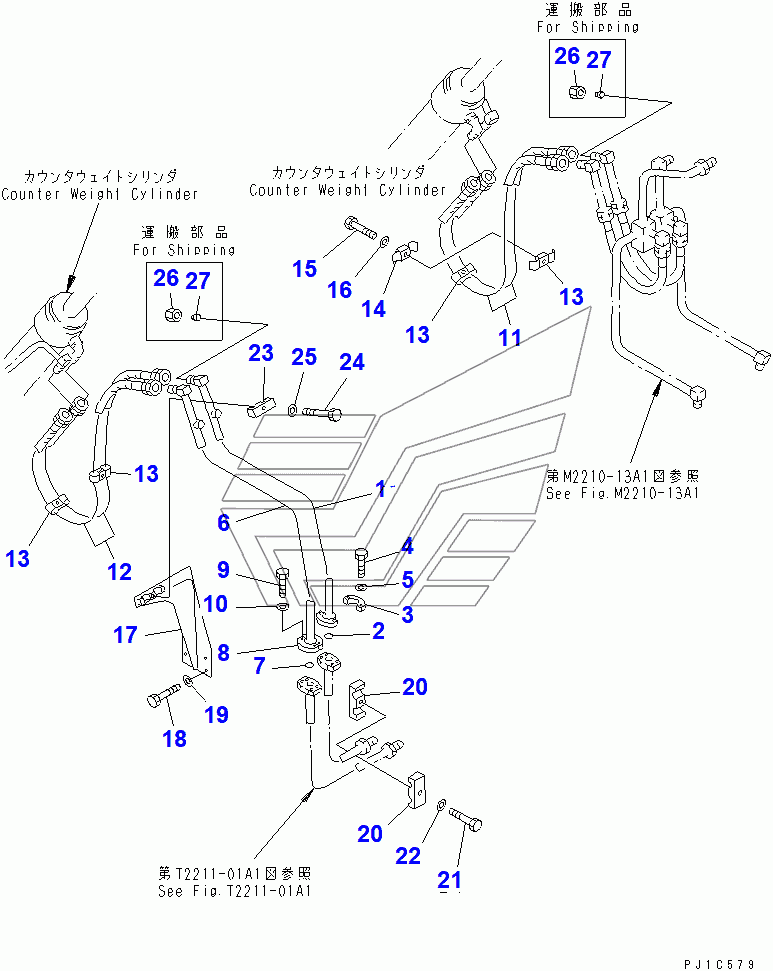

COUNTER WEIGHT PIPING (2/2) D85C-21A. Каталог 2010г.

COUNTER WEIGHT PIPING (1/2) D85C-21A COUNTER WEIGHT CONTROL LINKAGE D85C-21A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 156-61-21220 Количество на модель: 1
156-61-21220
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 07000-13022 Количество на модель: 1
07000-13022
1
3

Номер детали на чертеже:

3

FLANGE

Заводской номер: 07371-30500 Количество на модель: 2
07371-30500
2
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-80830 Количество на модель: 4
01010-80830
4
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-50823 Количество на модель: 4
01643-50823
4
6

Номер детали на чертеже:

6

TUBE

Заводской номер: 156-61-21260 Количество на модель: 1
156-61-21260
1
11

Номер детали на чертеже:

11

HOSE

Заводской номер: 07108-30411 Количество на модель: 2
07108-30411
2
13

Номер детали на чертеже:

13

CLAMP

Заводской номер: 156-61-11580 Количество на модель: 4
156-61-11580
4
14

Номер детали на чертеже:

14

CLAMP

Заводской номер: 156-61-11610 Количество на модель: 4
156-61-11610
4
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01010-81035 Количество на модель: 4
01010-81035
4
16

Номер детали на чертеже:

16

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
17

Номер детали на чертеже:

17

BRACKET

Заводской номер: 156-61-11391 Количество на модель: 1
156-61-11391
1
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 01010-81225 Количество на модель: 3
01010-81225
3
19

Номер детали на чертеже:

19

WASHER

Заводской номер: 01643-31232 Количество на модель: 3
01643-31232
3
20

Номер детали на чертеже:

20

CLAMP

Заводской номер: 176-61-41380 Количество на модель: 2
176-61-41380
2
21

Номер детали на чертеже:

21

BOLT

Заводской номер: 01010-81250 Количество на модель: 1
01010-81250
1
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 01010-81230 Количество на модель: 1
01010-81230
1
26

Номер детали на чертеже:

26

NUT

Заводской номер: 07221-20422 Количество на модель: 4
07221-20422
4
27

Номер детали на чертеже:

27

PLUG

Заводской номер: 07222-00414 Количество на модель: 4
07222-00414
4
COUNTER WEIGHT PIPING (1/2) D85C-21A COUNTER WEIGHT CONTROL LINKAGE D85C-21A
