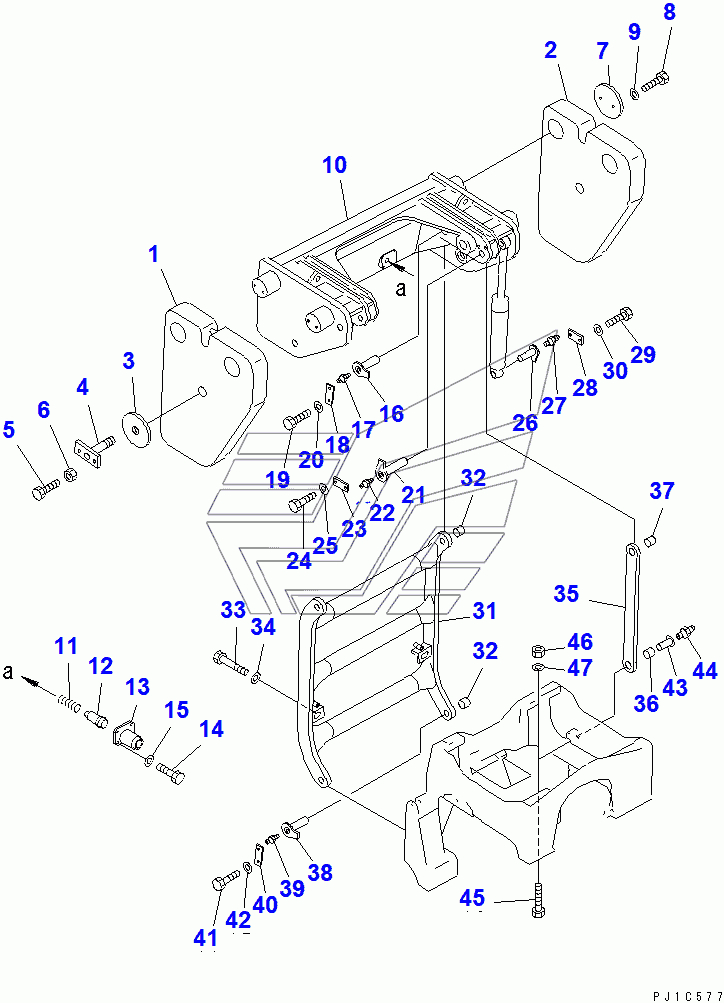

COUNTER WEIGHT D85C-21A. Каталог 2010г.

TRACK FRAME COVER D85C-21A COUNTER WEIGHT PIPING (1/2) D85C-21A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

LINK ASS'Y,LARGE

Заводской номер: 156-72-00010 Количество на модель: 1
156-72-00010
1

Номер детали на чертеже:

LINK ASS'Y,SMALL

Заводской номер: 156-72-00021 Количество на модель: 2
156-72-00021
2
1

Номер детали на чертеже:

1

WEIGHT

Заводской номер: 176-72-41152 Количество на модель: 1
176-72-41152
1
3

Номер детали на чертеже:

3

PLATE

Заводской номер: 176-72-41310 Количество на модель: 2
176-72-41310
2
4

Номер детали на чертеже:

4

PIN

Заводской номер: 156-72-11221 Количество на модель: 2
156-72-11221
2
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01016-52490 Количество на модель: 4
01016-52490
4
6

Номер детали на чертеже:

6

NUT

Заводской номер: 01580-12419 Количество на модель: 4
01580-12419
4
7

Номер детали на чертеже:

7

HOLDER

Заводской номер: 196-72-11260 Количество на модель: 4
196-72-11260
4
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 01643-32460 Количество на модель: 8
01643-32460
8
10

Номер детали на чертеже:

10

FRAME

Заводской номер: 156-72-11111 Количество на модель: 1
156-72-11111
1
11

Номер детали на чертеже:

11

SPRING

Заводской номер: 176-72-41260 Количество на модель: 2
176-72-41260
2
12

Номер детали на чертеже:

12

GUIDE

Заводской номер: 156-72-11230 Количество на модель: 2
156-72-11230
2
13

Номер детали на чертеже:

13

BRACKET

Заводской номер: 176-72-41240 Количество на модель: 2
176-72-41240
2
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 01010-81235 Количество на модель: 8
01010-81235
8
15

Номер детали на чертеже:

15

WASHER

Заводской номер: 01643-31232 Количество на модель: 8
01643-31232
8
16

Номер детали на чертеже:

16

PIN

Заводской номер: 156-72-11150 Количество на модель: 2
156-72-11150
2
17

Номер детали на чертеже:

17

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 2
07020-00000
2
18

Номер детали на чертеже:

18

PLATE

Заводской номер: 176-72-41230 Количество на модель: 2
176-72-41230
2
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-81435 Количество на модель: 4
01010-81435
4
20

Номер детали на чертеже:

20

WASHER

Заводской номер: 01643-31445 Количество на модель: 4
01643-31445
4
21

Номер детали на чертеже:

21

PIN

Заводской номер: 156-72-11170 Количество на модель: 2
156-72-11170
2
26

Номер детали на чертеже:

26

PIN

Заводской номер: 156-72-11180 Количество на модель: 2
156-72-11180
2
31

Номер детали на чертеже:

31

LINK

Заводской номер: 156-72-11120 Количество на модель: 1
156-72-11120
1
32

Номер детали на чертеже:

32

BUSHING

Заводской номер: 156-72-11190 Количество на модель: 4
156-72-11190
4
33

Номер детали на чертеже:

33

BOLT

Заводской номер: 01011-82200 Количество на модель: 2
01011-82200
2
34

Номер детали на чертеже:

34

WASHER

Заводской номер: 01643-32260 Количество на модель: 2
01643-32260
2
35

Номер детали на чертеже:

35

LINK

Заводской номер: 156-72-11131 Количество на модель: 1
156-72-11131
1
36

Номер детали на чертеже:

36

BUSHING

Заводской номер: 156-72-11270 Количество на модель: 1
156-72-11270
1
37

Номер детали на чертеже:

37

BUSHING

Заводской номер: 156-72-11210 Количество на модель: 1
156-72-11210
1
38

Номер детали на чертеже:

38

PIN

Заводской номер: 156-72-11140 Количество на модель: 2
156-72-11140
2
43

Номер детали на чертеже:

43

PIN

Заводской номер: 156-72-11162 Количество на модель: 2
156-72-11162
2
45

Номер детали на чертеже:

45

BOLT

Заводской номер: 01019-11620 Количество на модель: 2
01019-11620
2
46

Номер детали на чертеже:

46

NUT

Заводской номер: 01580-11613 Количество на модель: 2
01580-11613
2
47

Номер детали на чертеже:

47

WASHER

Заводской номер: 01643-31645 Количество на модель: 2
01643-31645
2
