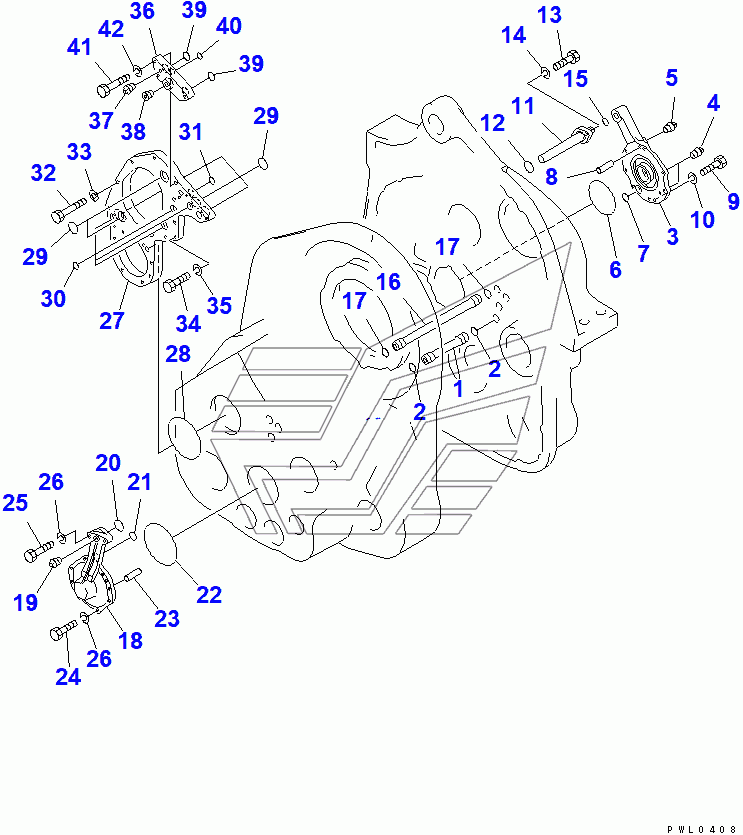

WINCH (8/9) D355C-3. Каталог 2010г.

WINCH (7/9) D355C-3 WINCH (9/9) D355C-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

WINCH ASS'Y

Заводской номер: 176-76-01008 Количество на модель: 1
176-76-01008
1
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 176-76-62250 Количество на модель: 1
176-76-62250
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 07000-43025 Количество на модель: 2
07000-43025
2
3

Номер детали на чертеже:

3

COVER

Заводской номер: 176-76-62260 Количество на модель: 1
176-76-62260
1
4

Номер детали на чертеже:

4

PLUG

Заводской номер: 07042-30108 Количество на модель: 2
07042-30108
2
5

Номер детали на чертеже:

5

PLUG

Заводской номер: 07042-30415 Количество на модель: 1
07042-30415
1
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 07000-42130 Количество на модель: 1
07000-42130
1
7

Номер детали на чертеже:

7

O-RING

Заводской номер: 07000-43028 Количество на модель: 1
07000-43028
1
8

Номер детали на чертеже:

8

PIN

Заводской номер: 04022-08050 Количество на модель: 2
04022-08050
2
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-81060 Количество на модель: 6
01010-81060
6
10

Номер детали на чертеже:

10

WASHER, SPRING

Заводской номер: 01602-21030 Количество на модель: 6
01602-21030
6
11

Номер детали на чертеже:

11

TUBE

Заводской номер: 176-76-62330 Количество на модель: 1
176-76-62330
1
12

Номер детали на чертеже:

12

O-RING

Заводской номер: 07000-43038 Количество на модель: 1
07000-43038
1
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01010-81030 Количество на модель: 2
01010-81030
2
15

Номер детали на чертеже:

15

O-RING

Заводской номер: 07000-42021 Количество на модель: 1
07000-42021
1
16

Номер детали на чертеже:

16

TUBE

Заводской номер: 176-76-62160 Количество на модель: 4
176-76-62160
4
18

Номер детали на чертеже:

18

COVER

Заводской номер: 176-76-62230 Количество на модель: 1
176-76-62230
1
22

Номер детали на чертеже:

22

O-RING

Заводской номер: 07000-45160 Количество на модель: 1
07000-45160
1
23

Номер детали на чертеже:

23

PIN, DOWEL

Заводской номер: 04020-00820 Количество на модель: 2
04020-00820
2
25

Номер детали на чертеже:

25

BOLT

Заводской номер: 01010-81045 Количество на модель: 2
01010-81045
2
27

Номер детали на чертеже:

27

VALVE SEAT

Заводской номер: 176-76-62270 Количество на модель: 1
176-76-62270
1
31

Номер детали на чертеже:

31

O-RING

Заводской номер: 07000-42012 Количество на модель: 1
07000-42012
1
32

Номер детали на чертеже:

32

BOLT

Заводской номер: 01010-81480 Количество на модель: 9
01010-81480
9
33

Номер детали на чертеже:

33

WASHER

Заводской номер: 01643-31445 Количество на модель: 9
01643-31445
9
36

Номер детали на чертеже:

36

ELBOW

Заводской номер: 176-76-62280 Количество на модель: 1
176-76-62280
1
38

Номер детали на чертеже:

38

PLUG

Заводской номер: 07043-50415 Количество на модель: 1
07043-50415
1
41

Номер детали на чертеже:

41

BOLT

Заводской номер: 01010-81075 Количество на модель: 3
01010-81075
3
