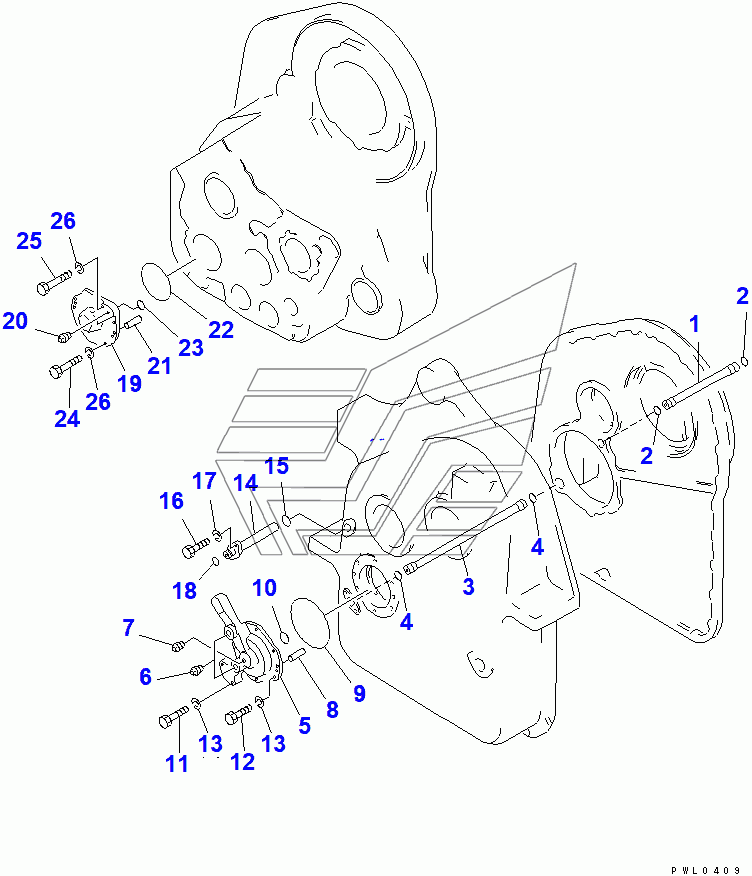

WINCH (9/9) D355C-3. Каталог 2010г.

WINCH (8/9) D355C-3 WINCH CLUTCH(1/3) D355C-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

WINCH ASS'Y

Заводской номер: 176-76-01008 Количество на модель: 1
176-76-01008
1
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 176-76-62290 Количество на модель: 1
176-76-62290
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 07000-43025 Количество на модель: 2
07000-43025
2
3

Номер детали на чертеже:

3

TUBE

Заводской номер: 176-76-62340 Количество на модель: 1
176-76-62340
1
5

Номер детали на чертеже:

5

COVER

Заводской номер: 176-76-62350 Количество на модель: 1
176-76-62350
1
6

Номер детали на чертеже:

6

PLUG

Заводской номер: 07042-30415 Количество на модель: 2
07042-30415
2
7

Номер детали на чертеже:

7

PLUG

Заводской номер: 07042-30108 Количество на модель: 1
07042-30108
1
8

Номер детали на чертеже:

8

PIN, DOWEL

Заводской номер: 04020-00820 Количество на модель: 2
04020-00820
2
9

Номер детали на чертеже:

9

O-RING

Заводской номер: 07000-45170 Количество на модель: 1
07000-45170
1
10

Номер детали на чертеже:

10

O-RING

Заводской номер: 07000-43038 Количество на модель: 1
07000-43038
1
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01010-81045 Количество на модель: 2
01010-81045
2
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-81030 Количество на модель: 6
01010-81030
6
13

Номер детали на чертеже:

13

WASHER, SPRING

Заводской номер: 01602-21030 Количество на модель: 8
01602-21030
8
14

Номер детали на чертеже:

14

TUBE

Заводской номер: 176-76-62330 Количество на модель: 1
176-76-62330
1
18

Номер детали на чертеже:

18

O-RING

Заводской номер: 07000-42021 Количество на модель: 1
07000-42021
1
19

Номер детали на чертеже:

19

COVER

Заводской номер: 176-76-62310 Количество на модель: 1
176-76-62310
1
21

Номер детали на чертеже:

21

PIN

Заводской номер: 04022-08050 Количество на модель: 2
04022-08050
2
22

Номер детали на чертеже:

22

O-RING

Заводской номер: 07000-42135 Количество на модель: 1
07000-42135
1
23

Номер детали на чертеже:

23

O-RING

Заводской номер: 07000-43028 Количество на модель: 1
07000-43028
1
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 01010-81060 Количество на модель: 5
01010-81060
5
25

Номер детали на чертеже:

25

BOLT

Заводской номер: 01010-81075 Количество на модель: 1
01010-81075
1
