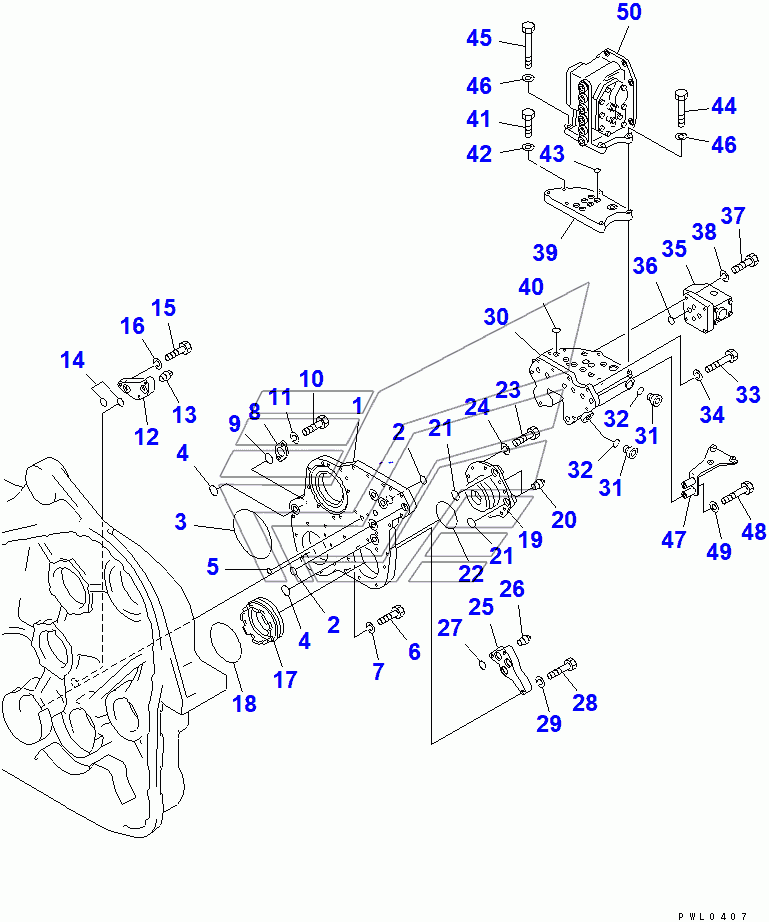

WINCH (7/9) D355C-3. Каталог 2010г.

WINCH (6/9) D355C-3 WINCH (8/9) D355C-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

WINCH ASS'Y

Заводской номер: 176-76-01008 Количество на модель: 1
176-76-01008
1
1

Номер детали на чертеже:

1

VALVE SEAT

Заводской номер: 176-76-62220 Количество на модель: 1
176-76-62220
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 07000-43028 Количество на модель: 17
07000-43028
17
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 07000-45170 Количество на модель: 1
07000-45170
1
4

Номер детали на чертеже:

4

O-RING

Заводской номер: 07000-43038 Количество на модель: 6
07000-43038
6
5

Номер детали на чертеже:

5

O-RING

Заводской номер: 07000-42012 Количество на модель: 1
07000-42012
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-81045 Количество на модель: 3
01010-81045
3
7

Номер детали на чертеже:

7

WASHER, SPRING

Заводской номер: 01602-21030 Количество на модель: 3
01602-21030
3
8

Номер детали на чертеже:

8

FLANGE

Заводской номер: 176-76-62380 Количество на модель: 1
176-76-62380
1
9

Номер детали на чертеже:

9

O-RING

Заводской номер: 07000-43035 Количество на модель: 1
07000-43035
1
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 01010-81055 Количество на модель: 2
01010-81055
2
12

Номер детали на чертеже:

12

ELBOW

Заводской номер: 176-76-62320 Количество на модель: 1
176-76-62320
1
13

Номер детали на чертеже:

13

PLUG

Заводской номер: 07042-30108 Количество на модель: 1
07042-30108
1
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01010-81065 Количество на модель: 3
01010-81065
3
17

Номер детали на чертеже:

17

CAGE

Заводской номер: 176-76-61810 Количество на модель: 2
176-76-61810
2
18

Номер детали на чертеже:

18

O-RING

Заводской номер: 07000-45145 Количество на модель: 2
07000-45145
2
19

Номер детали на чертеже:

19

COVER

Заводской номер: 176-76-62140 Количество на модель: 2
176-76-62140
2
22

Номер детали на чертеже:

22

O-RING

Заводской номер: 07000-42105 Количество на модель: 2
07000-42105
2
23

Номер детали на чертеже:

23

BOLT

Заводской номер: 01010-81060 Количество на модель: 14
01010-81060
14
25

Номер детали на чертеже:

25

COVER

Заводской номер: 176-76-62240 Количество на модель: 1
176-76-62240
1
28

Номер детали на чертеже:

28

BOLT

Заводской номер: 01010-81075 Количество на модель: 4
01010-81075
4
30

Номер детали на чертеже:

30

BRACKET

Заводской номер: 176-76-62210 Количество на модель: 1
176-76-62210
1
31

Номер детали на чертеже:

31

PLUG

Заводской номер: 07040-12414 Количество на модель: 2
07040-12414
2
32

Номер детали на чертеже:

32

O-RING

Заводской номер: 07002-42434 Количество на модель: 2
07002-42434
2
35

Номер детали на чертеже:

35

VALVE ASS'Y

Заводской номер: 176-76-21391 Количество на модель: 1
176-76-21391
1
36

Номер детали на чертеже:

36

O-RING

Заводской номер: 07000-43025 Количество на модель: 4
07000-43025
4
37

Номер детали на чертеже:

37

BOLT

Заводской номер: 01010-80840 Количество на модель: 4
01010-80840
4
38

Номер детали на чертеже:

38

WASHER, SPRING

Заводской номер: 01602-20825 Количество на модель: 4
01602-20825
4
39

Номер детали на чертеже:

39

VALVE SEAT

Заводской номер: 176-76-62190 Количество на модель: 1
176-76-62190
1
40

Номер детали на чертеже:

40

O-RING

Заводской номер: 07000-42020 Количество на модель: 8
07000-42020
8
42

Номер детали на чертеже:

42

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
44

Номер детали на чертеже:

44

BOLT

Заводской номер: 01010-81070 Количество на модель: 3
01010-81070
3
45

Номер детали на чертеже:

45

BOLT

Заводской номер: 01011-81020 Количество на модель: 1
01011-81020
1
47

Номер детали на чертеже:

47

BRACKET

Заводской номер: 176-76-67120 Количество на модель: 1
176-76-67120
1
48

Номер детали на чертеже:

48

BOLT

Заводской номер: 01010-81080 Количество на модель: 2
01010-81080
2
50

Номер детали на чертеже:

50

VALVE ASS'Y

Заводской номер: 702-11-17002 Количество на модель: 1
702-11-17002
1
