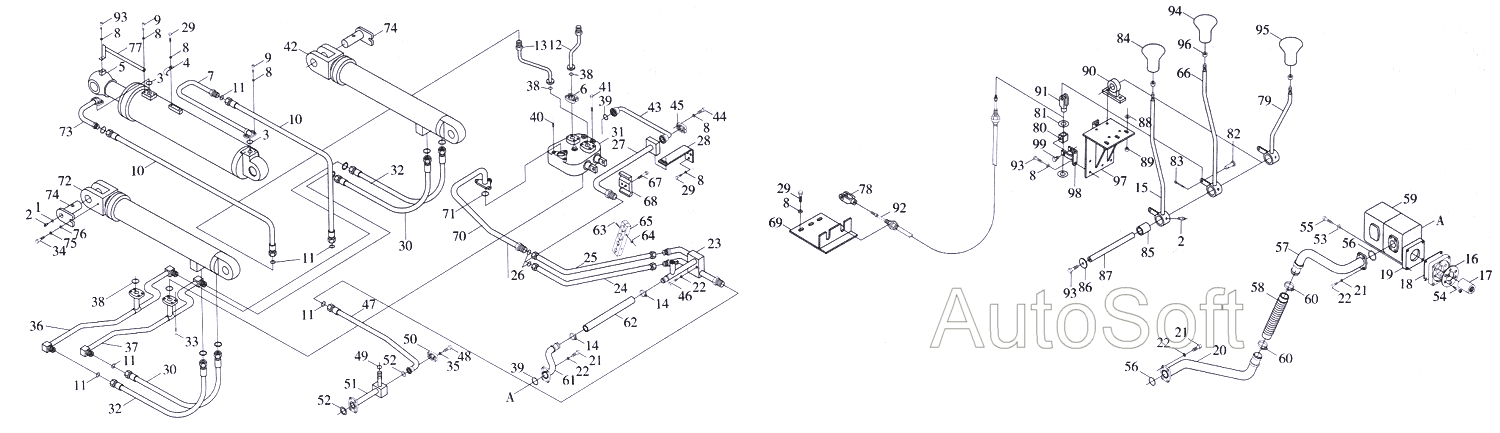

Гидросистема рабочего оборудования Foton-FL936F. Каталог 2007г.

Гидросистема рабочего оборудования Foton-FL936F Гидросистема рабочего оборудования Foton-FL936F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шайба комбинированная 27

Заводской номер: JB/T982 Количество на модель: 3
JB/T982
3
2

Номер детали на чертеже:

2

Масленка M10x1

Заводской номер: GB/T7940.1 Количество на модель: 2
GB/T7940.1
2
3

Номер детали на чертеже:

3

Кольцо типа "О" 145x3.55

Заводской номер: GB/T3452.1 Количество на модель: 2
GB/T3452.1
2
4

Номер детали на чертеже:

4

Держатель трубки

Заводской номер: 9D510-5800004 Количество на модель: 1
9D510-5800004
1
5

Номер детали на чертеже:

5

Цилиндр ходового ковша

Заводской номер: 9D00-590300 Количество на модель: 1
9D00-590300
1
6

Номер детали на чертеже:

6

Фланец

Заводской номер: 9F20-540008 Количество на модель: 4
9F20-540008
4
7

Номер детали на чертеже:

7

Трубка твердая ходового ковша

Заводской номер: 9D02-590100 Количество на модель: 1
9D02-590100
1
8

Номер детали на чертеже:

8

Шайба 12

Заводской номер: GB/T93 Количество на модель: 44
GB/T93
44
9

Номер детали на чертеже:

9

Винт М8х20

Заводской номер: GB/T70.1 Количество на модель: 8
GB/T70.1
8
10

Номер детали на чертеже:

10

Шланг ходового ковша

Заводской номер: 9D20-592600 Количество на модель: 2
9D20-592600
2
12

Номер детали на чертеже:

12

Трубка ходового ковша твердая правая

Заводской номер: 9D20-592800 Количество на модель: 1
9D20-592800
1
13

Номер детали на чертеже:

13

Трубка ходового ковша твердая левая

Заводской номер: 9D20-592700 Количество на модель: 1
9D20-592700
1
14

Номер детали на чертеже:

14

Хомут 2х(35-51)

Заводской номер: 9D20-521100 Количество на модель: 2
9D20-521100
2
15

Номер детали на чертеже:

15

Рычаг управления ковша-лопаты

Заводской номер: 9D20-590910 Количество на модель: 1
9D20-590910
1
16

Номер детали на чертеже:

16

Сальник

Заводской номер: 9D20-520004 Количество на модель: 1
9D20-520004
1
17

Номер детали на чертеже:

17

Кожух соединения

Заводской номер: 9D20-590011 Количество на модель: 1
9D20-590011
1
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 9F20-590006 Количество на модель: 1
9F20-590006
1
19

Номер детали на чертеже:

19

Фланец

Заводской номер: 9D20-590010 Количество на модель: 1
9D20-590010
1
20

Номер детали на чертеже:

20

Трубка масляная

Заводской номер: 9D20-591300 Количество на модель: 1
9D20-591300
1
21

Номер детали на чертеже:

21

Болт M12x35

Заводской номер: GB/T5783 Количество на модель: 12
GB/T5783
12
23

Номер детали на чертеже:

23

Трубка откачки

Заводской номер: 9D20-593000 Количество на модель: 1
9D20-593000
1
24

Номер детали на чертеже:

24

Шланг впускного клапана

Заводской номер: 9D20-591700 Количество на модель: 1
9D20-591700
1
25

Номер детали на чертеже:

25

Шланг откачки

Заводской номер: 9D20-593500 Количество на модель: 1
9D20-593500
1
27

Номер детали на чертеже:

27

Труба впускного клапана твердая

Заводской номер: 9D20-591500 Количество на модель: 1
9D20-591500
1
28

Номер детали на чертеже:

28

Кронштейн (уголок)

Заводской номер: 9D20-590014 Количество на модель: 1
9D20-590014
1
30

Номер детали на чертеже:

30

Шланг подвижного крана

Заводской номер: 9D20-592000 Количество на модель: 2
9D20-592000
2
31

Номер детали на чертеже:

31

Клапан распределительный

Заводской номер: 9D20-590500 Количество на модель: 1
9D20-590500
1
32

Номер детали на чертеже:

32

Шланг подвижного крана

Заводской номер: 9D20-592200 Количество на модель: 2
9D20-592200
2
36

Номер детали на чертеже:

36

Трубка стальная соединительная

Заводской номер: 9D20-592300 Количество на модель: 1
9D20-592300
1
37

Номер детали на чертеже:

37

Трубка стальная соединительная

Заводской номер: 9D20-592100 Количество на модель: 1
9D20-592100
1
40

Номер детали на чертеже:

40

Болт M12x50

Заводской номер: GB/T5782 Количество на модель: 2
GB/T5782
2
42

Номер детали на чертеже:

42

Цилиндр правого подвижного крана

Заводской номер: 9D23-590100A Количество на модель: 1
9D23-590100A
1
43

Номер детали на чертеже:

43

Шланг впускного клапана

Заводской номер: 9D20-592900 Количество на модель: 1
9D20-592900
1
45

Номер детали на чертеже:

45

Фланец

Заводской номер: 9F20-590011 Количество на модель: 4
9F20-590011
4
47

Номер детали на чертеже:

47

Маслотрубка насосная

Заводской номер: 9D20-593200 Количество на модель: 1
9D20-593200
1
50

Номер детали на чертеже:

50

Грундбукса

Заводской номер: 9D20-540002 Количество на модель: 2
9D20-540002
2
51

Номер детали на чертеже:

51

Маслотрубка насосная

Заводской номер: 9D20-593800 Количество на модель: 1
9D20-593800
1
53

Номер детали на чертеже:

53

Шайба 12

Заводской номер: GB/T97.1 Количество на модель: 4
GB/T97.1
4
57

Номер детали на чертеже:

57

Трубка масляная

Заводской номер: 9D20-593300 Количество на модель: 1
9D20-593300
1
58

Номер детали на чертеже:

58

Трубка масляная резиновая

Заводской номер: 9F20-590007 Количество на модель: 1
9F20-590007
1
59

Номер детали на чертеже:

59

Насос-дуплекс

Заводской номер: 9D20-593100 Количество на модель: 1
9D20-593100
1
60

Номер детали на чертеже:

60

Хомут двухпроволочный

Заводской номер: 9F20-592700 Количество на модель: 2
9F20-592700
2
61

Номер детали на чертеже:

61

Трубка откачки

Заводской номер: 9D20-593400 Количество на модель: 1
9D20-593400
1
62

Номер детали на чертеже:

62

Трубка резиновая трубка

Заводской номер: 9D20-590009 Количество на модель: 1
9D20-590009
1
64

Номер детали на чертеже:

64

Гайка М6

Заводской номер: GB/T6170 Количество на модель: 2
GB/T6170
2
65

Номер детали на чертеже:

65

Фиксатор трубок

Заводской номер: 9D20-590012 Количество на модель: 2
9D20-590012
2
66

Номер детали на чертеже:

66

Рычаг управления подвижного крана

Заводской номер: 9D20-591010 Количество на модель: 1
9D20-591010
1
68

Номер детали на чертеже:

68

Фиксатор трубок

Заводской номер: 9D20-590015 Количество на модель: 1
9D20-590015
1
69

Номер детали на чертеже:

69

Подставка направляющая

Заводской номер: 9D20-591900 Количество на модель: 1
9D20-591900
1
70

Номер детали на чертеже:

70

Труба откачки клапана

Заводской номер: 9D20-593600 Количество на модель: 1
9D20-593600
1
71

Номер детали на чертеже:

71

Кольцо уплотнительное типа "О" 50x3.1

Заводской номер: GB/T1235 Количество на модель: 1
GB/T1235
1
72

Номер детали на чертеже:

72

Цилиндр левого подвижного крана

Заводской номер: 9D23-590200 Количество на модель: 1
9D23-590200
1
73

Номер детали на чертеже:

73

Трубка ходового ковша твердая

Заводской номер: 9D00-593300 Количество на модель: 1
9D00-593300
1
74

Номер детали на чертеже:

74

Валик чеки (ось) подвижного крана

Заводской номер: 9D20-590100 Количество на модель: 2
9D20-590100
2
77

Номер детали на чертеже:

77

Аппаратура нивелирования ходового ковша

Заводской номер: 9D00-593000 Количество на модель: 1
9D00-593000
1
78

Номер детали на чертеже:

78

Вилка

Заводской номер: 9D20-590008 Количество на модель: 2
9D20-590008
2
79

Номер детали на чертеже:

79

Рычаг управления высокой и низкой скоростями

Заводской номер: 9D20-590810 Количество на модель: 1
9D20-590810
1
80

Номер детали на чертеже:

80

Вкладыш

Заводской номер: 9D20-590007 Количество на модель: 3
9D20-590007
3
81

Номер детали на чертеже:

81

Шайба 12

Заводской номер: GB/T96.1 Количество на модель: 6
GB/T96.1
6
82

Номер детали на чертеже:

82

Ось В8х30

Заводской номер: GB/Т882 Количество на модель: 2
GB/Т882
2
83

Номер детали на чертеже:

83

Шплинт 3.2x25

Заводской номер: GB/T91 Количество на модель: 2
GB/T91
2
84

Номер детали на чертеже:

84

Рукоятка

Заводской номер: 9D20-590901 Количество на модель: 1
9D20-590901
1
85

Номер детали на чертеже:

85

Кожух медный

Заводской номер: 9D20-590801 Количество на модель: 3
9D20-590801
3
86

Номер детали на чертеже:

86

Шайба

Заводской номер: 9D20-590003 Количество на модель: 2
9D20-590003
2
87

Номер детали на чертеже:

87

Вал

Заводской номер: 9D20-590004 Количество на модель: 1
9D20-590004
1
90

Номер детали на чертеже:

90

Основание

Заводской номер: 9D20-590005 Количество на модель: 2
9D20-590005
2
91

Номер детали на чертеже:

91

Вилка

Заводской номер: 9D20-590002 Количество на модель: 2
9D20-590002
2
92

Номер детали на чертеже:

92

Трос гибкий управления

Заводской номер: 9D20-590700 Количество на модель: 1
9D20-590700
1
94

Номер детали на чертеже:

94

Рукоятка

Заводской номер: 9D20-591001 Количество на модель: 1
9D20-591001
1
95

Номер детали на чертеже:

95

Рукоятка рычага управления

Заводской номер: 9D20-590802 Количество на модель: 1
9D20-590802
1
97

Номер детали на чертеже:

97

Подставка (кронштейн)

Заводской номер: 9D20-591100 Количество на модель: 1
9D20-591100
1
98

Номер детали на чертеже:

98

Основание

Заводской номер: 9D20-590006 Количество на модель: 3
9D20-590006
3
99

Номер детали на чертеже:

99

Болт крепежный

Заводской номер: 9D20-590013 Количество на модель: 6
9D20-590013
6
