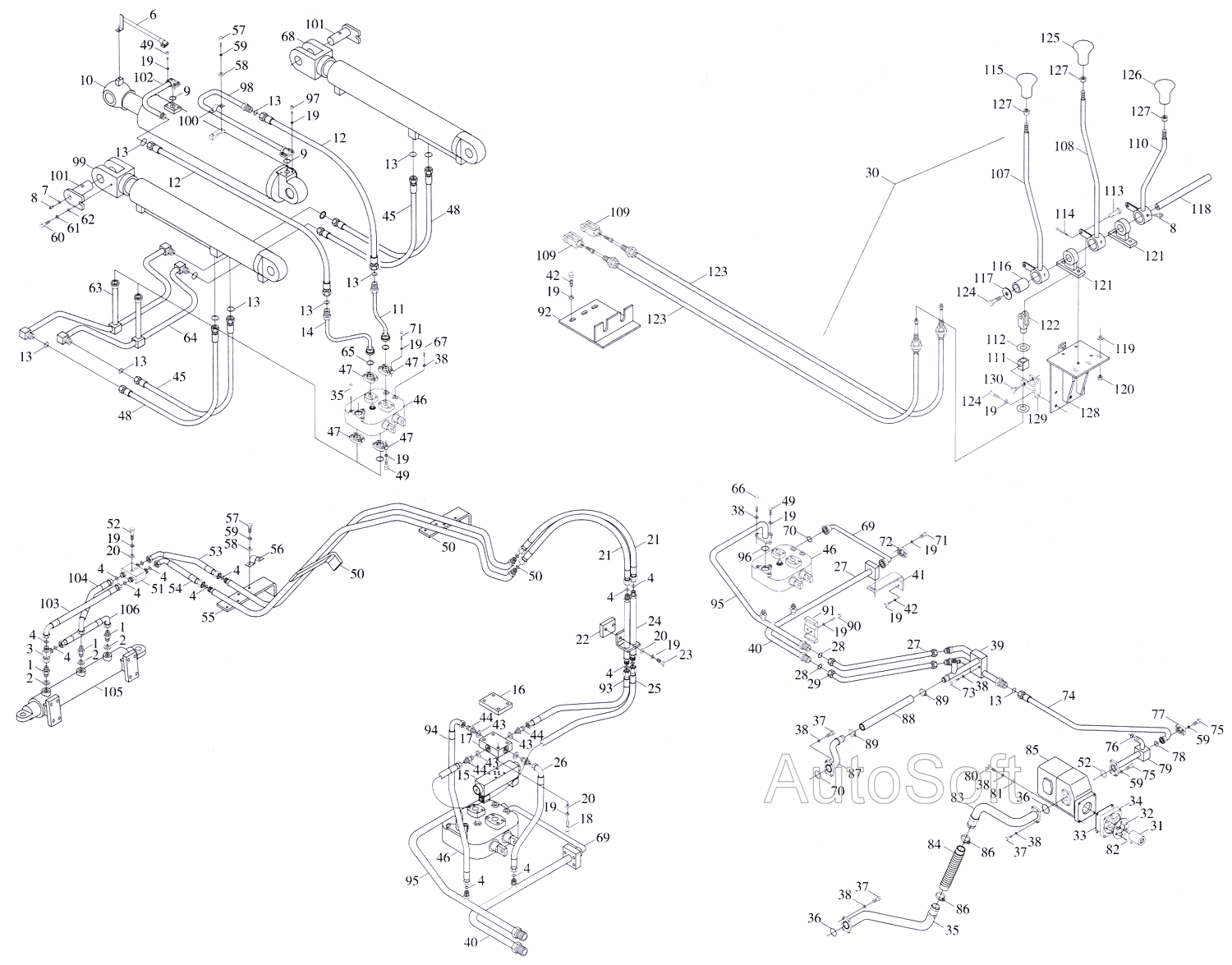

Гидросистема рабочего оборудования Foton-FL936F. Каталог 2007г.

Гидросистема рабочего оборудования Foton-FL936F Гидросистема рабочего оборудования Foton-FL936F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шарнир

Заводской номер: 9D639-5900001 Количество на модель: 3
9D639-5900001
3
2

Номер детали на чертеже:

2

Шайба комбинированная 27

Заводской номер: JB/T982 Количество на модель: 3
JB/T982
3
3

Номер детали на чертеже:

3

Шарнир регулировочный

Заводской номер: 9D639-5916000 Количество на модель: 1
9D639-5916000
1
4

Номер детали на чертеже:

4

Кольцо типа "О" 145x3.55

Заводской номер: GB/T3452.1 Количество на модель: 23
GB/T3452.1
23
5

Номер детали на чертеже:

5

Трубка соединительная

Заводской номер: 9D639-5910000 Количество на модель: 2
9D639-5910000
2
6

Номер детали на чертеже:

6

Аппаратура нивелирования ходового ковша

Заводской номер: 9D00-593000 Количество на модель: 1
9D00-593000
1
8

Номер детали на чертеже:

8

Масленка M10x1

Заводской номер: GB/T7940.1 Количество на модель: 2
GB/T7940.1
2
10

Номер детали на чертеже:

10

Цилиндр ходового ковша

Заводской номер: 9D00-590300 Количество на модель: 1
9D00-590300
1
11

Номер детали на чертеже:

11

Трубка ходового ковша твердая правая

Заводской номер: 9D20-592800 Количество на модель: 1
9D20-592800
1
12

Номер детали на чертеже:

12

Шланг ходового ковша

Заводской номер: 9D20-592600 Количество на модель: 2
9D20-592600
2
14

Номер детали на чертеже:

14

Трубка ходового ковша твердая левая

Заводской номер: 9D20-592700 Количество на модель: 1
9D20-592700
1
15

Номер детали на чертеже:

15

Электроклапан

Заводской номер: 9D639-5903000 Количество на модель: 1
9D639-5903000
1
16

Номер детали на чертеже:

16

Блок стационарный

Заводской номер: 9D639-5900006 Количество на модель: 1
9D639-5900006
1
17

Номер детали на чертеже:

17

Электроклапана стационарного блока

Заводской номер: 9D639-5900005 Количество на модель: 1
9D639-5900005
1
18

Номер детали на чертеже:

18

Болт M12x35

Заводской номер: GB/T5783 Количество на модель: 4
GB/T5783
4
19

Номер детали на чертеже:

19

Шайба 12

Заводской номер: GB/T93 Количество на модель: 51
GB/T93
51
20

Номер детали на чертеже:

20

Шайба 12

Заводской номер: GB/T97.1 Количество на модель: 12
GB/T97.1
12
21

Номер детали на чертеже:

21

Шланг соединительный

Заводской номер: 9D639-5909000 Количество на модель: 2
9D639-5909000
2
22

Номер детали на чертеже:

22

Седло

Заводской номер: 9D639-5900002 Количество на модель: 1
9D639-5900002
1
24

Номер детали на чертеже:

24

Детали комбинированные стальной трубы

Заводской номер: 9D639-5908000 Количество на модель: 1
9D639-5908000
1
25

Номер детали на чертеже:

25

Соединение шланга

Заводской номер: 9D639-5906000 Количество на модель: 1
9D639-5906000
1
26

Номер детали на чертеже:

26

Соединение шланга

Заводской номер: 9D639-5904000 Количество на модель: 2
9D639-5904000
2
27

Номер детали на чертеже:

27

Шланг откачки

Заводской номер: 9D20-593500 Количество на модель: 1
9D20-593500
1
29

Номер детали на чертеже:

29

Шланг впускного клапана

Заводской номер: 9D20-591700 Количество на модель: 1
9D20-591700
1
30

Номер детали на чертеже:

30

Управление воздействующей аппаратурой

Заводской номер: 9D20-591600 Количество на модель: 1
9D20-591600
1
31

Номер детали на чертеже:

31

Кожух соединения

Заводской номер: 9D20-590011 Количество на модель: 1
9D20-590011
1
32

Номер детали на чертеже:

32

Сальник

Заводской номер: 9D20-530004 Количество на модель: 1
9D20-530004
1
33

Номер детали на чертеже:

33

Шайба

Заводской номер: 9F20-590006 Количество на модель: 1
9F20-590006
1
34

Номер детали на чертеже:

34

Фланец

Заводской номер: 9D20-590010 Количество на модель: 1
9D20-590010
1
35

Номер детали на чертеже:

35

Трубка масляная

Заводской номер: 9D20-591300 Количество на модель: 1
9D20-591300
1
39

Номер детали на чертеже:

39

Трубка откачки

Заводской номер: 9D20-593000 Количество на модель: 1
9D20-593000
1
40

Номер детали на чертеже:

40

Труба-впускной клапан

Заводской номер: 9D639-5902000 Количество на модель: 1
9D639-5902000
1
41

Номер детали на чертеже:

41

Кронштейн (уголок)

Заводской номер: 9D20-590014 Количество на модель: 1
9D20-590014
1
43

Номер детали на чертеже:

43

Шарнир

Заводской номер: 9F20-540010 Количество на модель: 4
9F20-540010
4
45

Номер детали на чертеже:

45

Шланг подвижного крана

Заводской номер: 9D20-592000 Количество на модель: 2
9D20-592000
2
46

Номер детали на чертеже:

46

Клапан распределительный

Заводской номер: 9D20-590500 Количество на модель: 1
9D20-590500
1
47

Номер детали на чертеже:

47

Фланец

Заводской номер: 9F20-540008 Количество на модель: 4
9F20-540008
4
48

Номер детали на чертеже:

48

Шланг подвижного крана

Заводской номер: 9D20-592200 Количество на модель: 2
9D20-592200
2
50

Номер детали на чертеже:

50

Кронштейн

Заводской номер: 9D639-5900004 Количество на модель: 2
9D639-5900004
2
51

Номер детали на чертеже:

51

Соединитель

Заводской номер: 9D639-5915000 Количество на модель: 1
9D639-5915000
1
53

Номер детали на чертеже:

53

Шланг соединительный

Заводской номер: 9D639-5912000 Количество на модель: 1
9D639-5912000
1
54

Номер детали на чертеже:

54

Шланг соединительный

Заводской номер: 9D639-5911000 Количество на модель: 1
9D639-5911000
1
55

Номер детали на чертеже:

55

Кронштейн

Заводской номер: 9D639-5900003 Количество на модель: 1
9D639-5900003
1
56

Номер детали на чертеже:

56

Фиксатор трубки

Заводской номер: 9F20-540007 Количество на модель: 6
9F20-540007
6
63

Номер детали на чертеже:

63

Трубка стальная соединительная

Заводской номер: 9D20-592300 Количество на модель: 1
9D20-592300
1
64

Номер детали на чертеже:

64

Трубка стальная соединительная

Заводской номер: 9D20-592100 Количество на модель: 1
9D20-592100
1
66

Номер детали на чертеже:

66

Болт M12x50

Заводской номер: GB/T5782 Количество на модель: 2
GB/T5782
2
68

Номер детали на чертеже:

68

Цилиндр правого подвижного крана

Заводской номер: 9D20-592500A Количество на модель: 1
9D20-592500A
1
69

Номер детали на чертеже:

69

Шланг впускного клапана

Заводской номер: 9D20-592900 Количество на модель: 1
9D20-592900
1
72

Номер детали на чертеже:

72

Фланец

Заводской номер: 9F20-590016 Количество на модель: 4
9F20-590016
4
74

Номер детали на чертеже:

74

Маслотрубка насосная

Заводской номер: 9D20-593200 Количество на модель: 1
9D20-593200
1
77

Номер детали на чертеже:

77

Грундбукса

Заводской номер: 9D20-540002 Количество на модель: 2
9D20-540002
2
79

Номер детали на чертеже:

79

Маслотрубка насосная

Заводской номер: 9D20-593800 Количество на модель: 1
9D20-593800
1
82

Номер детали на чертеже:

82

Винт М8х20

Заводской номер: GB/T70.1 Количество на модель: 6
GB/T70.1
6
83

Номер детали на чертеже:

83

Трубка масляная

Заводской номер: 9D20-593300 Количество на модель: 1
9D20-593300
1
84

Номер детали на чертеже:

84

Трубка масляная резиновая

Заводской номер: 9F20-590007 Количество на модель: 1
9F20-590007
1
85

Номер детали на чертеже:

85

Насос-дуплекс

Заводской номер: 9D20-593100 Количество на модель: 1
9D20-593100
1
86

Номер детали на чертеже:

86

Хомут двухпроволочный

Заводской номер: 9F20-592700 Количество на модель: 2
9F20-592700
2
87

Номер детали на чертеже:

87

Трубка откачки

Заводской номер: 9D20-593400 Количество на модель: 1
9D20-593400
1
88

Номер детали на чертеже:

88

Трубка резиновая трубка

Заводской номер: 9D20-590009 Количество на модель: 1
9D20-590009
1
89

Номер детали на чертеже:

89

Хомут 2х(35-51)

Заводской номер: 9D20-531100 Количество на модель: 2
9D20-531100
2
91

Номер детали на чертеже:

91

Фиксатор трубок

Заводской номер: 9D20-590015 Количество на модель: 1
9D20-590015
1
92

Номер детали на чертеже:

92

Подставка направляющая

Заводской номер: 9D20-591900 Количество на модель: 1
9D20-591900
1
93

Номер детали на чертеже:

93

Шланг соединительный

Заводской номер: 9D639-5907000 Количество на модель: 1
9D639-5907000
1
94

Номер детали на чертеже:

94

Шланг соединительный

Заводской номер: 9D639-5905000 Количество на модель: 1
9D639-5905000
1
95

Номер детали на чертеже:

95

Труба возвратная масляная

Заводской номер: 9D639-5901000 Количество на модель: 1
9D639-5901000
1
96

Номер детали на чертеже:

96

Кольцо типа "О" 40x3.1

Заводской номер: GB1235-76 Количество на модель: 1
GB1235-76
1
98

Номер детали на чертеже:

98

Трубка ходового ковша твердая

Заводской номер: 9D00-593200 Количество на модель: 1
9D00-593200
1
99

Номер детали на чертеже:

99

Цилиндр левого подвижного крана

Заводской номер: 9D20-593700A Количество на модель: 1
9D20-593700A
1
100

Номер детали на чертеже:

100

Держатель трубки

Заводской номер: 9D510-5800004 Количество на модель: 1
9D510-5800004
1
101

Номер детали на чертеже:

101

Валик чеки (ось) подвижного крана

Заводской номер: 9D20-590100 Количество на модель: 2
9D20-590100
2
102

Номер детали на чертеже:

102

Трубка ходового ковша твердая

Заводской номер: 9D00-593300 Количество на модель: 1
9D00-593300
1
103

Номер детали на чертеже:

103

Шланг соединительный

Заводской номер: 9D639-5918000 Количество на модель: 1
9D639-5918000
1
104

Номер детали на чертеже:

104

Шланг соединительный

Заводской номер: 9D639-5917000 Количество на модель: 1
9D639-5917000
1
105

Номер детали на чертеже:

105

Гидроцилиндр масляный двухзаходный

Заводской номер: 9D639-5914000 Количество на модель: 1
9D639-5914000
1
106

Номер детали на чертеже:

106

Шланг соединительный

Заводской номер: 9D639-5919000 Количество на модель: 1
9D639-5919000
1
107

Номер детали на чертеже:

107

Рычаг управления ковша-лопаты

Заводской номер: 9D20-590910 Количество на модель: 1
9D20-590910
1
108

Номер детали на чертеже:

108

Фиксатор трубок

Заводской номер: 9D20-590012 Количество на модель: 2
9D20-590012
2
109

Номер детали на чертеже:

109

Вилка

Заводской номер: 9D20-590008 Количество на модель: 2
9D20-590008
2
110

Номер детали на чертеже:

110

Рычаг управления высокой и низкой скоростями

Заводской номер: 9D20-590810 Количество на модель: 1
9D20-590810
1
111

Номер детали на чертеже:

111

Вкладыш

Заводской номер: 9D20-590007 Количество на модель: 3
9D20-590007
3
112

Номер детали на чертеже:

112

Шайба 12

Заводской номер: GB/T96.1 Количество на модель: 6
GB/T96.1
6
113

Номер детали на чертеже:

113

Валик чеки (ось) В10x28

Заводской номер: GB882 Количество на модель: 2
GB882
2
114

Номер детали на чертеже:

114

Шплинт 3.2x25

Заводской номер: GB/T91 Количество на модель: 2
GB/T91
2
115

Номер детали на чертеже:

115

Рукоятка

Заводской номер: 9D20-590901 Количество на модель: 1
9D20-590901
1
116

Номер детали на чертеже:

116

Кожух медный

Заводской номер: 9D20-590801 Количество на модель: 3
9D20-590801
3
117

Номер детали на чертеже:

117

Шайба

Заводской номер: 9D20-590003 Количество на модель: 2
9D20-590003
2
118

Номер детали на чертеже:

118

Вал

Заводской номер: 9D20-590004 Количество на модель: 1
9D20-590004
1
120

Номер детали на чертеже:

120

Гайка М6

Заводской номер: GB/T6170 Количество на модель: 4
GB/T6170
4
121

Номер детали на чертеже:

121

Основание

Заводской номер: 9D20-590005 Количество на модель: 2
9D20-590005
2
122

Номер детали на чертеже:

122

Вилка

Заводской номер: 9D20-590002 Количество на модель: 2
9D20-590002
2
123

Номер детали на чертеже:

123

Трос гибкий управления

Заводской номер: 9D20-590700 Количество на модель: 2
9D20-590700
2
125

Номер детали на чертеже:

125

Рукоятка

Заводской номер: 9D20-591001 Количество на модель: 1
9D20-591001
1
126

Номер детали на чертеже:

126

Рукоятка рычага управления

Заводской номер: 9D20-590802 Количество на модель: 1
9D20-590802
1
128

Номер детали на чертеже:

128

Подставка (кронштейн)

Заводской номер: 9D20-591100 Количество на модель: 1
9D20-591100
1
129

Номер детали на чертеже:

129

Основание

Заводской номер: 9D20-590006 Количество на модель: 3
9D20-590006
3
130

Номер детали на чертеже:

130

Болт крепежный

Заводской номер: 9D20-590013 Количество на модель: 6
9D20-590013
6
Гидросистема рабочего оборудования Foton-FL936F Гидросистема рабочего оборудования Foton-FL936F
Вернуться в раздел каталога
