Гидросистема рабочего оборудования Foton-FL936F. Каталог 2007г.

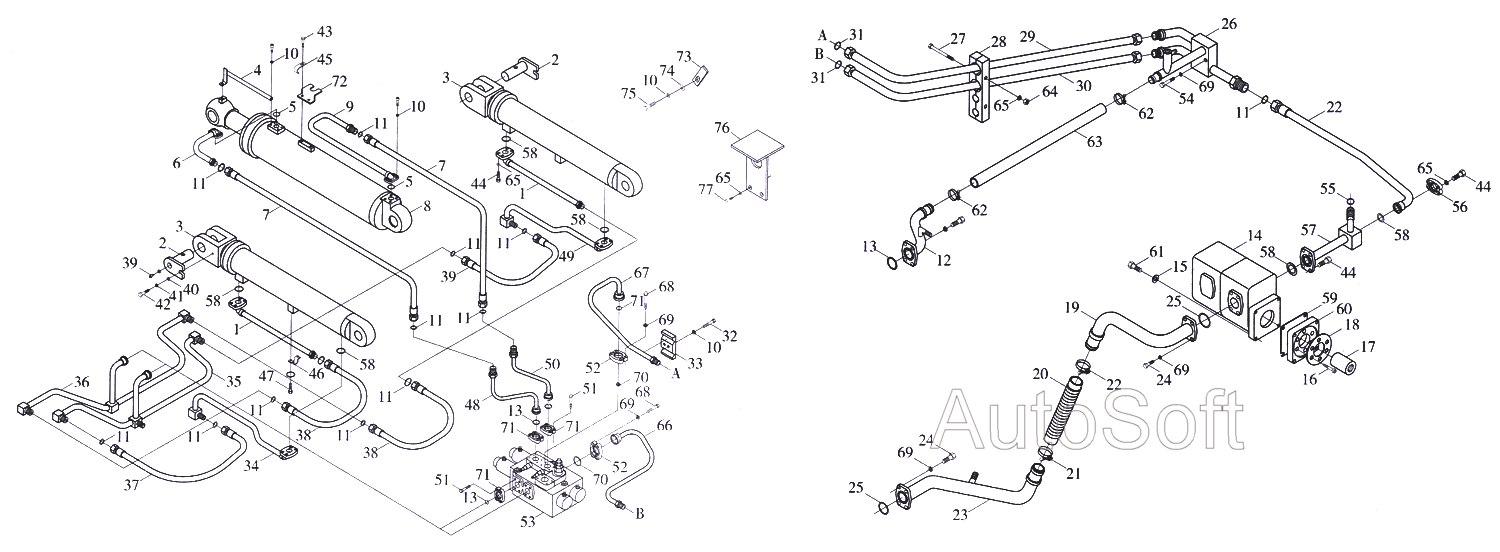

Гидросистема рабочего оборудования Foton-FL936F Гидросистема рабочего оборудования Foton-FL936F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Трубка твердая полости рычага

Заводской номер: 9D630-5901000 Количество на модель: 2
9D630-5901000
2
2

Номер детали на чертеже:

2

Валик чеки (ось)

Заводской номер: 9D00-591900 Количество на модель: 2
9D00-591900
2
3

Номер детали на чертеже:

3

Цилиндр подвижного крана

Заводской номер: 9D630-5902000A Количество на модель: 2
9D630-5902000A
2
4

Номер детали на чертеже:

4

Рычаг указательный

Заводской номер: 9D630-5913000 Количество на модель: 1
9D630-5913000
1
5

Номер детали на чертеже:

5

Кольцо типа "О" 145x3.55

Заводской номер: GB/T3452.1 Количество на модель: 2
GB/T3452.1
2
6

Номер детали на чертеже:

6

Трубка ходового ковша твердая

Заводской номер: 9D00-593300 Количество на модель: 1
9D00-593300
1
7

Номер детали на чертеже:

7

Шланг ходового ковша

Заводской номер: 9D20-592600 Количество на модель: 2
9D20-592600
2
8

Номер детали на чертеже:

8

Цилиндр ходового ковша

Заводской номер: 9D00-590300 Количество на модель: 1
9D00-590300
1
9

Номер детали на чертеже:

9

Трубка ходового ковша твердая

Заводской номер: 9D00-593200 Количество на модель: 1
9D00-593200
1
10

Номер детали на чертеже:

10

Шайба 12

Заводской номер: GB/T93 Количество на модель: 28
GB/T93
28
12

Номер детали на чертеже:

12

Трубка откачки

Заводской номер: 9D630-5903000 Количество на модель: 1
9D630-5903000
1
14

Номер детали на чертеже:

14

Насос-дуплекс

Заводской номер: 9D20-593100 Количество на модель: 1
9D20-593100
1
15

Номер детали на чертеже:

15

Шайба 12

Заводской номер: GB/T97.1 Количество на модель: 4
GB/T97.1
4
16

Номер детали на чертеже:

16

Винт М8х20

Заводской номер: GB/T70.1 Количество на модель: 6
GB/T70.1
6
17

Номер детали на чертеже:

17

Кожух соединения

Заводской номер: 9D20-590011 Количество на модель: 1
9D20-590011
1
18

Номер детали на чертеже:

18

Сальник

Заводской номер: 9D20-530004 Количество на модель: 1
9D20-530004
1
19

Номер детали на чертеже:

19

Трубка масляная

Заводской номер: 9D20-593300 Количество на модель: 1
9D20-593300
1
20

Номер детали на чертеже:

20

Трубка масляная резиновая

Заводской номер: 9F20-590007 Количество на модель: 1
9F20-590007
1
21

Номер детали на чертеже:

21

Хомут двухпроволочный

Заводской номер: 9F20-592700 Количество на модель: 2
9F20-592700
2
22

Номер детали на чертеже:

22

Маслотрубка насосная

Заводской номер: 9D20-593200 Количество на модель: 1
9D20-593200
1
23

Номер детали на чертеже:

23

Трубка масляная стальная

Заводской номер: 9D630-5914000 Количество на модель: 1
9D630-5914000
1
24

Номер детали на чертеже:

24

Болт M12x35

Заводской номер: GB/T5783 Количество на модель: 12
GB/T5783
12
26

Номер детали на чертеже:

26

Трубка откачки

Заводской номер: 9D20-593000 Количество на модель: 1
9D20-593000
1
27

Номер детали на чертеже:

27

Болт M12x50

Заводской номер: GB/T5782 Количество на модель: 2
GB/T5782
2
28

Номер детали на чертеже:

28

Фиксатор трубок

Заводской номер: 9D20-590012 Количество на модель: 2
9D20-590012
2
29

Номер детали на чертеже:

29

Шланг откачки

Заводской номер: 9D20-593500 Количество на модель: 1
9D20-593500
1
30

Номер детали на чертеже:

30

Шланг впускного клапана

Заводской номер: 9D20-591700 Количество на модель: 1
9D20-591700
1
33

Номер детали на чертеже:

33

Фиксатор трубок

Заводской номер: 9D20-590015 Количество на модель: 1
9D20-590015
1
34

Номер детали на чертеже:

34

Трубка твердая донной полости

Заводской номер: 9D630-5904000 Количество на модель: 1
9D630-5904000
1
35

Номер детали на чертеже:

35

Трубка маслороспределительная

Заводской номер: 9D630-5905000 Количество на модель: 1
9D630-5905000
1
36

Номер детали на чертеже:

36

Трубка маслороспределительная

Заводской номер: 9D630-5906000 Количество на модель: 1
9D630-5906000
1
37

Номер детали на чертеже:

37

Шланг подвижного крана

Заводской номер: 9D20-592000 Количество на модель: 2
9D20-592000
2
38

Номер детали на чертеже:

38

Шланг подвижного крана

Заводской номер: 9D20-592200 Количество на модель: 2
9D20-592200
2
39

Номер детали на чертеже:

39

Масленка M10x1

Заводской номер: GB/T7940.1 Количество на модель: 2
GB/T7940.1
2
45

Номер детали на чертеже:

45

Держатель трубки

Заводской номер: 9D510-5800004 Количество на модель: 1
9D510-5800004
1
46

Номер детали на чертеже:

46

Фиксатор трубки

Заводской номер: 9D630-5900001 Количество на модель: 2
9D630-5900001
2
48

Номер детали на чертеже:

48

Трубка левая твердая ходового ковша

Заводской номер: 9D630-5907000 Количество на модель: 1
9D630-5907000
1
49

Номер детали на чертеже:

49

Трубка твердая донной полости

Заводской номер: 9D630-5908000 Количество на модель: 1
9D630-5908000
1
50

Номер детали на чертеже:

50

Трубка правая твердая ходового ковша

Заводской номер: 9D630-5909000 Количество на модель: 1
9D630-5909000
1
52

Номер детали на чертеже:

52

Фланец

Заводской номер: 9F20-590005 Количество на модель: 4
9F20-590005
4
53

Номер детали на чертеже:

53

Клапан многоканальный

Заводской номер: 9D630-5910000 Количество на модель: 1
9D630-5910000
1
56

Номер детали на чертеже:

56

Грундбукса

Заводской номер: 9D20-540002 Количество на модель: 2
9D20-540002
2
57

Номер детали на чертеже:

57

Маслотрубка насосная

Заводской номер: 9D20-593800 Количество на модель: 1
9D20-593800
1
59

Номер детали на чертеже:

59

Шайба

Заводской номер: 9F20-590006 Количество на модель: 1
9F20-590006
1
60

Номер детали на чертеже:

60

Фланец

Заводской номер: 9D20-590010 Количество на модель: 1
9D20-590010
1
62

Номер детали на чертеже:

62

Хомут 2х(35-51)

Заводской номер: 9D20-531100 Количество на модель: 2
9D20-531100
2
63

Номер детали на чертеже:

63

Трубка резиновая трубка

Заводской номер: 9D20-590009 Количество на модель: 1
9D20-590009
1
64

Номер детали на чертеже:

64

Гайка М6

Заводской номер: GB/T6170 Количество на модель: 2
GB/T6170
2
66

Номер детали на чертеже:

66

Трубка впускная масляная клапана

Заводской номер: 9D630-5911000 Количество на модель: 1
9D630-5911000
1
67

Номер детали на чертеже:

67

Трубка откачки клапана

Заводской номер: 9D630-5912000 Количество на модель: 1
9D630-5912000
1
71

Номер детали на чертеже:

71

Фланец

Заводской номер: 9F20-590011 Количество на модель: 8
9F20-590011
8
72

Номер детали на чертеже:

72

Планка

Заводской номер: 9D630-5900002 Количество на модель: 1
9D630-5900002
1
73

Номер детали на чертеже:

73

Пластина

Заводской номер: 9F20-590017 Количество на модель: 1
9F20-590017
1
76

Номер детали на чертеже:

76

Подставка

Заводской номер: 9F20-594100 Количество на модель: 1
9F20-594100
1
Гидросистема рабочего оборудования Foton-FL936F Гидросистема рабочего оборудования Foton-FL936F
