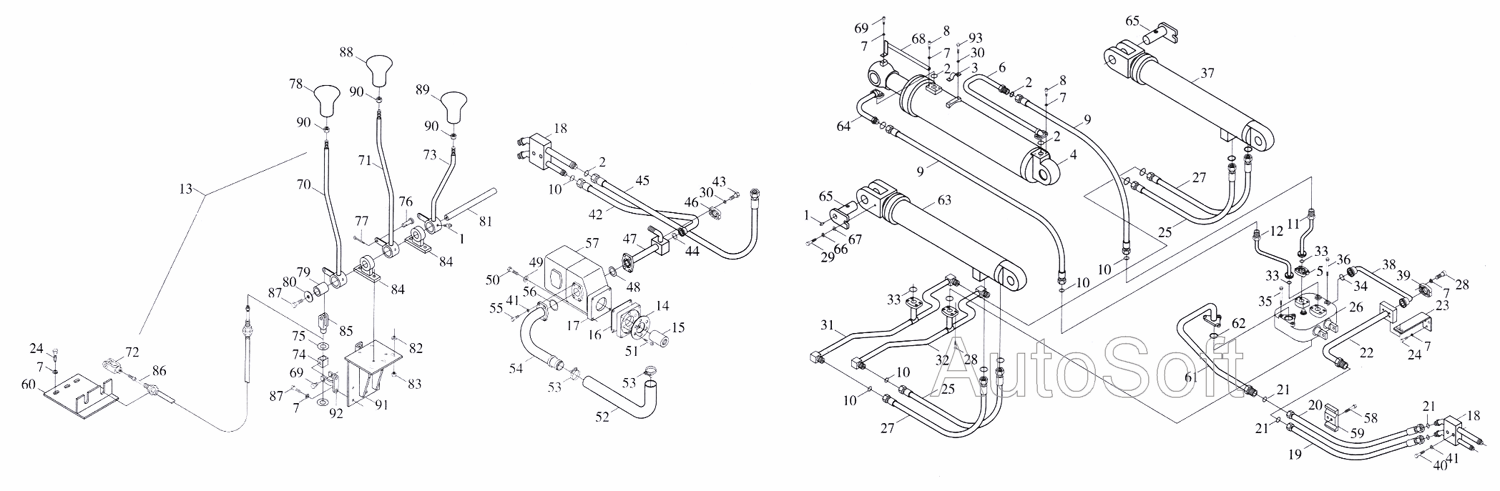

Гидросистема рабочего оборудования Foton-FL936F. Каталог 2007г.

Бак гидросистемы Foton-FL936F Гидросистема рабочего оборудования Foton-FL936F

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Масленка M10x1

Заводской номер: GB/T7940.1 Количество на модель: 2
GB/T7940.1
2
2

Номер детали на чертеже:

2

Кольцо типа "О" 145x3.55

Заводской номер: GB/T3452.1 Количество на модель: 2
GB/T3452.1
2
3

Номер детали на чертеже:

3

Держатель трубки

Заводской номер: 9D510-5800004 Количество на модель: 1
9D510-5800004
1
4

Номер детали на чертеже:

4

Цилиндр ходового ковша

Заводской номер: 9D00-590300 Количество на модель: 1
9D00-590300
1
5

Номер детали на чертеже:

5

Фланец

Заводской номер: 9F20-540008 Количество на модель: 4
9F20-540008
4
6

Номер детали на чертеже:

6

Трубка ходового ковша твердая

Заводской номер: 9D00-593200 Количество на модель: 1
9D00-593200
1
7

Номер детали на чертеже:

7

Шайба 12

Заводской номер: GB/T93 Количество на модель: 23
GB/T93
23
8

Номер детали на чертеже:

8

Винт М8х20

Заводской номер: GB/T70.1 Количество на модель: 8
GB/T70.1
8
9

Номер детали на чертеже:

9

Шланг ходового ковша

Заводской номер: 9D20-592600 Количество на модель: 2
9D20-592600
2
11

Номер детали на чертеже:

11

Трубка ходового ковша твердая правая

Заводской номер: 9D20-592800 Количество на модель: 1
9D20-592800
1
12

Номер детали на чертеже:

12

Трубка ходового ковша твердая левая

Заводской номер: 9D20-592700 Количество на модель: 1
9D20-592700
1
13

Номер детали на чертеже:

13

Управление воздействующей аппаратурой

Заводской номер: 9D20-591600 Количество на модель: 1
9D20-591600
1
14

Номер детали на чертеже:

14

Сальник

Заводской номер: 9D20-520004 Количество на модель: 1
9D20-520004
1
15

Номер детали на чертеже:

15

Кожух соединения

Заводской номер: 9D20-590011 Количество на модель: 1
9D20-590011
1
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 9F20-590006 Количество на модель: 1
9F20-590006
1
17

Номер детали на чертеже:

17

Фланец

Заводской номер: 9D20-590010 Количество на модель: 1
9D20-590010
1
18

Номер детали на чертеже:

18

Блок маслораспределений

Заводской номер: 9D636-5902000 Количество на модель: 1
9D636-5902000
1
19

Номер детали на чертеже:

19

Шланг впускного клапана

Заводской номер: 9D20-591700 Количество на модель: 1
9D20-591700
1
20

Номер детали на чертеже:

20

Шланг откачки

Заводской номер: 9D20-593500 Количество на модель: 1
9D20-593500
1
22

Номер детали на чертеже:

22

Труба впускного клапана твердая

Заводской номер: 9D20-591500 Количество на модель: 1
9D20-591500
1
23

Номер детали на чертеже:

23

Кронштейн (уголок)

Заводской номер: 9D20-590014 Количество на модель: 1
9D20-590014
1
24

Номер детали на чертеже:

24

Болт M12x35

Заводской номер: GB/T5783 Количество на модель: 5
GB/T5783
5
25

Номер детали на чертеже:

25

Шланг подвижного крана

Заводской номер: 9D20-592000 Количество на модель: 2
9D20-592000
2
26

Номер детали на чертеже:

26

Клапан распределительный

Заводской номер: 9D20-590500 Количество на модель: 1
9D20-590500
1
27

Номер детали на чертеже:

27

Шланг подвижного крана

Заводской номер: 9D20-592200 Количество на модель: 2
9D20-592200
2
31

Номер детали на чертеже:

31

Трубка стальная соединительная

Заводской номер: 9D20-592300 Количество на модель: 1
9D20-592300
1
32

Номер детали на чертеже:

32

Трубка стальная соединительная

Заводской номер: 9D20-592100 Количество на модель: 1
9D20-592100
1
35

Номер детали на чертеже:

35

Болт M12x50

Заводской номер: GB/T5782 Количество на модель: 2
GB/T5782
2
37

Номер детали на чертеже:

37

Цилиндр правого подвижного крана

Заводской номер: 9D20-592500A Количество на модель: 1
9D20-592500A
1
38

Номер детали на чертеже:

38

Шланг впускного клапана

Заводской номер: 9D20-592900 Количество на модель: 1
9D20-592900
1
39

Номер детали на чертеже:

39

Фланец

Заводской номер: 9F20-590016 Количество на модель: 4
9F20-590016
4
42

Номер детали на чертеже:

42

Маслотрубка насосная

Заводской номер: 9D20-593200 Количество на модель: 1
9D20-593200
1
45

Номер детали на чертеже:

45

Шланг откачки

Заводской номер: 9D636-5901000 Количество на модель: 1
9D636-5901000
1
46

Номер детали на чертеже:

46

Грундбукса

Заводской номер: 9D20-540002 Количество на модель: 2
9D20-540002
2
47

Номер детали на чертеже:

47

Маслотрубка насосная

Заводской номер: 9D20-593800 Количество на модель: 1
9D20-593800
1
49

Номер детали на чертеже:

49

Шайба 12

Заводской номер: GB/T97. 1 Количество на модель: 4
GB/T97. 1
4
52

Номер детали на чертеже:

52

Трубка резиновая масляная

Заводской номер: 9D636-5900001 Количество на модель: 1
9D636-5900001
1
53

Номер детали на чертеже:

53

Хомут двухпроволочный

Заводской номер: 9F20-592700 Количество на модель: 2
9F20-592700
2
54

Номер детали на чертеже:

54

Трубка стальная масляная

Заводской номер: 9D510-5901000 Количество на модель: 1
9D510-5901000
1
57

Номер детали на чертеже:

57

Насос-дуплекс

Заводской номер: 9D20-593100 Количество на модель: 1
9D20-593100
1
59

Номер детали на чертеже:

59

Фиксатор трубок

Заводской номер: 9D20-590015 Количество на модель: 1
9D20-590015
1
60

Номер детали на чертеже:

60

Подставка направляющая

Заводской номер: 9D20-591900 Количество на модель: 1
9D20-591900
1
61

Номер детали на чертеже:

61

Труба откачки клапана

Заводской номер: 9D20-593600 Количество на модель: 1
9D20-593600
1
62

Номер детали на чертеже:

62

Кольцо типа "О" 40x3.1

Заводской номер: GB1235-76 Количество на модель: 1
GB1235-76
1
63

Номер детали на чертеже:

63

Цилиндр левого подвижного крана

Заводской номер: 9D20-593700A Количество на модель: 1
9D20-593700A
1
64

Номер детали на чертеже:

64

Трубка ходового ковша твердая

Заводской номер: 9D00-593300 Количество на модель: 1
9D00-593300
1
65

Номер детали на чертеже:

65

Валик чеки (ось) подвижного крана

Заводской номер: 9D20-590100 Количество на модель: 2
9D20-590100
2
67

Номер детали на чертеже:

67

Шайба 12

Заводской номер: GB/T97.1 Количество на модель: 2
GB/T97.1
2
68

Номер детали на чертеже:

68

Аппаратура нивелирования ходового ковша

Заводской номер: 9D00-593000 Количество на модель: 1
9D00-593000
1
69

Номер детали на чертеже:

69

Болт крепежный

Заводской номер: 9D20-590013 Количество на модель: 6
9D20-590013
6
70

Номер детали на чертеже:

70

Рычаг управления ковша-лопаты

Заводской номер: 9D20-590910 Количество на модель: 1
9D20-590910
1
71

Номер детали на чертеже:

71

Рычаг управления подвижного крана

Заводской номер: 9D20-591010 Количество на модель: 2
9D20-591010
2
72

Номер детали на чертеже:

72

Вилка

Заводской номер: 9D20-590008 Количество на модель: 2
9D20-590008
2
73

Номер детали на чертеже:

73

Рычаг управления высокой и низкой скоростями

Заводской номер: 9D20-590810 Количество на модель: 1
9D20-590810
1
74

Номер детали на чертеже:

74

Вкладыш

Заводской номер: 9D20-590007 Количество на модель: 3
9D20-590007
3
75

Номер детали на чертеже:

75

Шайба 12

Заводской номер: GB/T96.1 Количество на модель: 6
GB/T96.1
6
76

Номер детали на чертеже:

76

Валик чеки (ось) В10x28

Заводской номер: GB882 Количество на модель: 2
GB882
2
77

Номер детали на чертеже:

77

Шплинт 3.2x25

Заводской номер: GB/T91 Количество на модель: 2
GB/T91
2
78

Номер детали на чертеже:

78

Рукоятка

Заводской номер: 9D20-590901 Количество на модель: 1
9D20-590901
1
79

Номер детали на чертеже:

79

Кожух медный

Заводской номер: 9D20-590801 Количество на модель: 3
9D20-590801
3
80

Номер детали на чертеже:

80

Шайба

Заводской номер: 9D20-590003 Количество на модель: 2
9D20-590003
2
81

Номер детали на чертеже:

81

Вал

Заводской номер: 9D20-590004 Количество на модель: 1
9D20-590004
1
83

Номер детали на чертеже:

83

Гайка М6

Заводской номер: GB/T6170 Количество на модель: 4
GB/T6170
4
84

Номер детали на чертеже:

84

Основание

Заводской номер: 9D20-590005 Количество на модель: 2
9D20-590005
2
85

Номер детали на чертеже:

85

Вилка

Заводской номер: 9D20-590002 Количество на модель: 2
9D20-590002
2
86

Номер детали на чертеже:

86

Трос гибкий управления

Заводской номер: 9D20-590700 Количество на модель: 2
9D20-590700
2
88

Номер детали на чертеже:

88

Рукоятка

Заводской номер: 9D20-591001 Количество на модель: 1
9D20-591001
1
89

Номер детали на чертеже:

89

Рукоятка рычага управления

Заводской номер: 9D20-590802 Количество на модель: 1
9D20-590802
1
91

Номер детали на чертеже:

91

Подставка (кронштейн)

Заводской номер: 9D20-591100 Количество на модель: 1
9D20-591100
1
92

Номер детали на чертеже:

92

Основание

Заводской номер: 9D20-590006 Количество на модель: 3
9D20-590006
3
