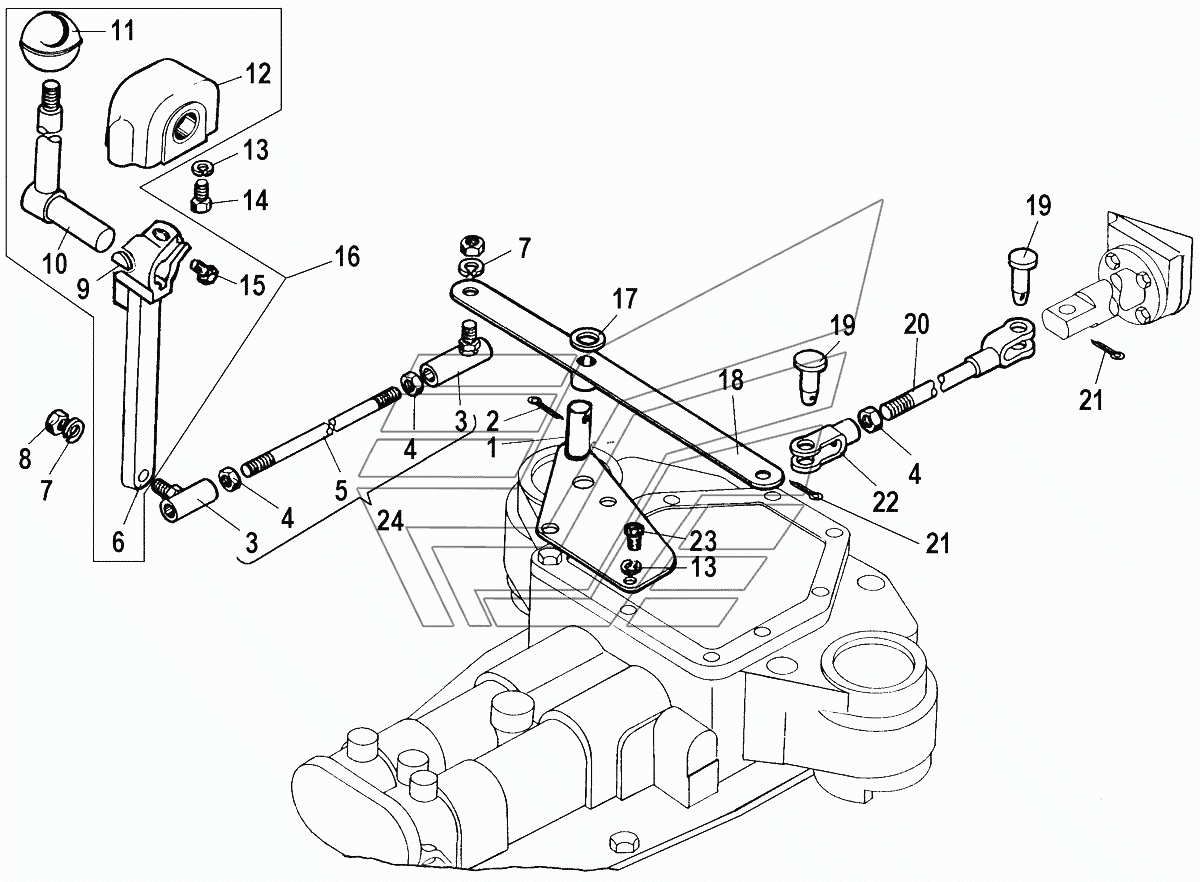

Управление редуктором отбора мощности Кран ТР-20, ТР-12. Каталог 2006г.

Управление лебедкой (редуктором подьема стрелы) Кран ТР-20, ТР-12 Механизм управления поворотом - продолжение Кран ТР-20, ТР-12

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Управление редуктором

Заводской номер: 48-13-3СП Количество на модель:
48-13-3СП
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: 48-13-102СП Количество на модель:
48-13-102СП
2

Номер детали на чертеже:

2

Шплинт

Заводской номер: Шплинт4х32.019 Количество на модель:
Шплинт4х32.019
3

Номер детали на чертеже:

3

Муфта

Заводской номер: 74107СП Количество на модель:
74107СП
4

Номер детали на чертеже:

4

Гайка М12х1,25-7Н.6.019

Заводской номер: ГайкаМ12х1,25-7Н.6.019 Количество на модель:
ГайкаМ12х1,25-7Н.6.019
5

Номер детали на чертеже:

5

Тяга

Заводской номер: 48-13-7-01 Количество на модель:
48-13-7-01
6

Номер детали на чертеже:

6

Рычаг

Заводской номер: 48-13-112СП Количество на модель:
48-13-112СП
7

Номер детали на чертеже:

7

Шайба 12.ОТ.65Г.09

Заводской номер: Шайба12.ОТ.65Г.09 Количество на модель:
Шайба12.ОТ.65Г.09
9

Номер детали на чертеже:

9

Шпонка

Заводской номер: 34126 Количество на модель:
34126
9

Номер детали на чертеже:

9

Шпонка 5х7,5

Заводской номер: Шпонка5х7,5 Количество на модель:
Шпонка5х7,5
10

Номер детали на чертеже:

10

Рукоятка

Заводской номер: 48-13-106СП Количество на модель:
48-13-106СП
11

Номер детали на чертеже:

11

Рукоятка

Заводской номер: 13310СП Количество на модель:
13310СП
12

Номер детали на чертеже:

12

Корпус акселератора

Заводской номер: 24-74-203СП Количество на модель:
24-74-203СП
13

Номер детали на чертеже:

13

Шайба 10.ОТ.65Г.09

Заводской номер: Шайба10.ОТ.65Г.09 Количество на модель:
Шайба10.ОТ.65Г.09
14

Номер детали на чертеже:

14

Болт

Заводской номер: БолтМ10-6gх25.58.019 Количество на модель:
БолтМ10-6gх25.58.019
15

Номер детали на чертеже:

15

Болт

Заводской номер: БолтМ8-6gх25.88.35.019 Количество на модель:
БолтМ8-6gх25.88.35.019
16

Номер детали на чертеже:

16

Корпус

Заводской номер: 48-13-101СП Количество на модель:
48-13-101СП
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 31484-01 Количество на модель:
31484-01
18

Номер детали на чертеже:

18

Рычаг

Заводской номер: 48-13-105СП Количество на модель:
48-13-105СП
19

Номер детали на чертеже:

19

Палец

Заводской номер: 17317 Количество на модель:
17317
20

Номер детали на чертеже:

20

Тяга

Заводской номер: 24-15-126СП Количество на модель:
24-15-126СП
21

Номер детали на чертеже:

21

Шплинт

Заводской номер: Шплинт3,2х22.019 Количество на модель:
Шплинт3,2х22.019
22

Номер детали на чертеже:

22

Вилка

Заводской номер: 18212-1 Количество на модель:
18212-1
23

Номер детали на чертеже:

23

Болт М10х35.58.019

Заводской номер: БолтМ10х35.58.019 Количество на модель:
БолтМ10х35.58.019
24

Номер детали на чертеже:

24

Тяга

Заводской номер: 48-13-103-01СП Количество на модель:
48-13-103-01СП
