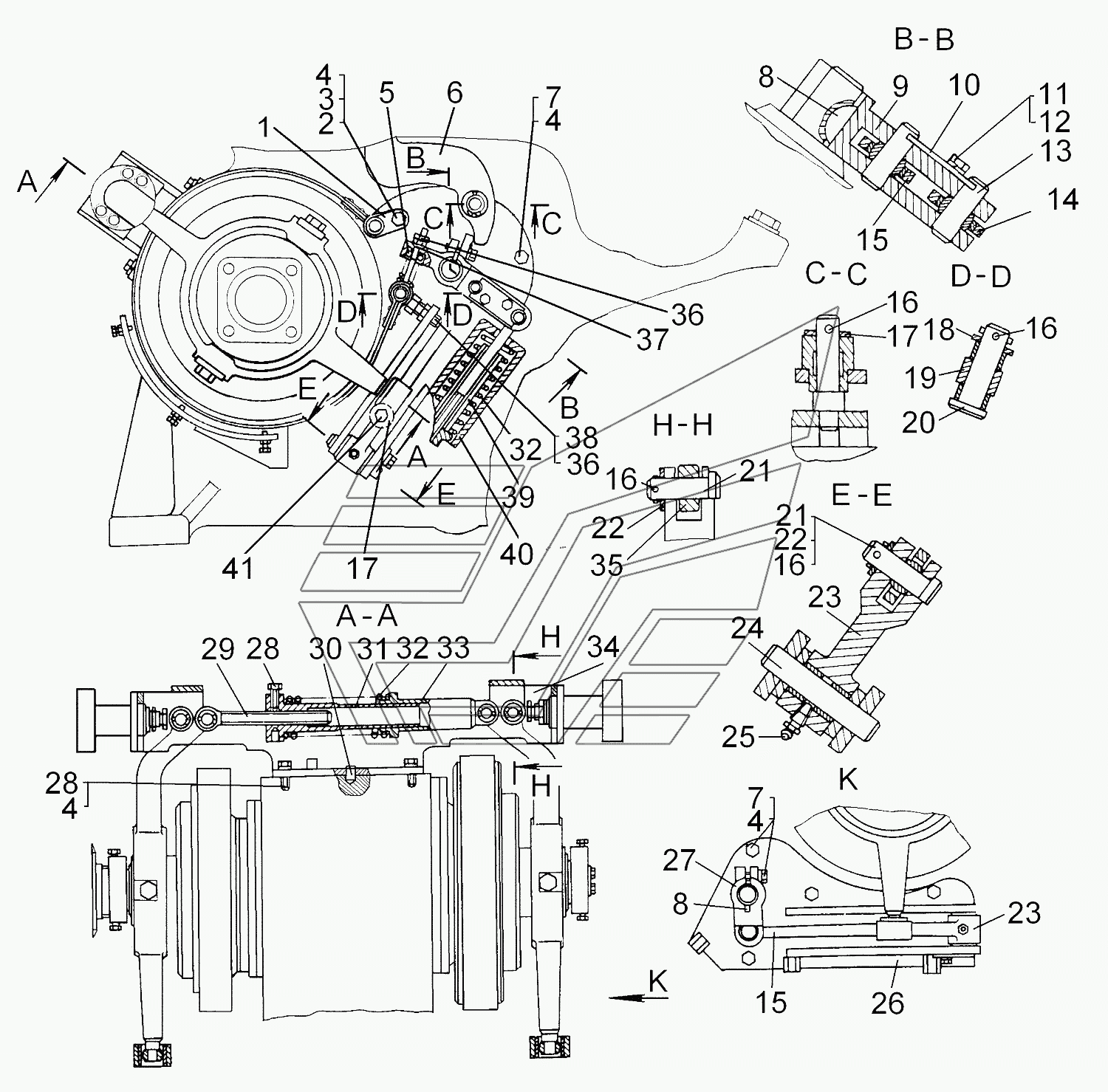

Управление лебедкой (редуктором подьема стрелы) Кран ТР-20, ТР-12. Каталог 2006г.

Управление лебедкой (редуктором подьема груза) Кран ТР-20, ТР-12 Управление редуктором отбора мощности Кран ТР-20, ТР-12

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Система управления редуктором

Заводской номер: 71-13-2СП Количество на модель:
71-13-2СП
1

Номер детали на чертеже:

1

Пластина

Заводской номер: 71-13-5 Количество на модель:
71-13-5
2

Номер детали на чертеже:

2

Гайка

Заводской номер: ГайкаМ10-7Н.6.019 Количество на модель:
ГайкаМ10-7Н.6.019
3

Номер детали на чертеже:

3

Шпилька

Заводской номер: 2994 Количество на модель:
2994
4

Номер детали на чертеже:

4

Шайба 10.ОТ.65Г.09

Заводской номер: Шайба10.ОТ.65Г.09 Количество на модель:
Шайба10.ОТ.65Г.09
5

Номер детали на чертеже:

5

Пружина

Заводской номер: 38551 Количество на модель:
38551
6

Номер детали на чертеже:

6

Рычаг

Заводской номер: 71-13-107СП Количество на модель:
71-13-107СП
7

Номер детали на чертеже:

7

Болт

Заводской номер: БолтМ10-6gх45.58.019 Количество на модель:
БолтМ10-6gх45.58.019
8

Номер детали на чертеже:

8

Шпонка

Заводской номер: 34128 Количество на модель:
34128
9

Номер детали на чертеже:

9

Рычаг

Заводской номер: 71-13-12 Количество на модель:
71-13-12
10

Номер детали на чертеже:

10

Планка

Заводской номер: 71-13-2 Количество на модель:
71-13-2
11

Номер детали на чертеже:

11

Болт

Заводской номер: БолтМ8-6gх16.88.35.019 Количество на модель:
БолтМ8-6gх16.88.35.019
12

Номер детали на чертеже:

12

Шайба 8Т.65Г.09

Заводской номер: Шайба8Т.65Г.09 Количество на модель:
Шайба8Т.65Г.09
13

Номер детали на чертеже:

13

Ось

Заводской номер: 700-47-2150 Количество на модель:
700-47-2150
14

Номер детали на чертеже:

14

Тяга

Заводской номер: 71-13-104СП Количество на модель:
71-13-104СП
15

Номер детали на чертеже:

15

Тяга

Заводской номер: 71-13-114СП Количество на модель:
71-13-114СП
16

Номер детали на чертеже:

16

Шплинт

Заводской номер: Шплинт4х32 Количество на модель:
Шплинт4х32
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 31477-01 Количество на модель:
31477-01
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 700-31-2204 Количество на модель:
700-31-2204
19

Номер детали на чертеже:

19

Тяга

Заводской номер: 71-13-3 Количество на модель:
71-13-3
20

Номер детали на чертеже:

20

Ось

Заводской номер: 700-47-2151 Количество на модель:
700-47-2151
21

Номер детали на чертеже:

21

Ось

Заводской номер: 700-47-2152 Количество на модель:
700-47-2152
22

Номер детали на чертеже:

22

Шайба 14х1.02.3кп

Заводской номер: Шайба14х1.02.3кп Количество на модель:
Шайба14х1.02.3кп
23

Номер детали на чертеже:

23

Рычаг

Заводской номер: 71-13-106СП Количество на модель:
71-13-106СП
24

Номер детали на чертеже:

24

Ось

Заводской номер: 700-47-2150-01 Количество на модель:
700-47-2150-01
25

Номер детали на чертеже:

25

Масленка 1.3.Ц6

Заводской номер: 1.3.Ц6 Количество на модель:
1.3.Ц6
26

Номер детали на чертеже:

26

Кронштейн

Заводской номер: 71-13-109СП Количество на модель:
71-13-109СП
27

Номер детали на чертеже:

27

Рычаг

Заводской номер: 71-13-9 Количество на модель:
71-13-9
28

Номер детали на чертеже:

28

Болт М10-6gх30.58

Заводской номер: БолтМ10-6gх30.58 Количество на модель:
БолтМ10-6gх30.58
29

Номер детали на чертеже:

29

Тяга

Заводской номер: 71-13-8 Количество на модель:
71-13-8
30

Номер детали на чертеже:

30

Штифт

Заводской номер: 700-32-2201 Количество на модель:
700-32-2201
31

Номер детали на чертеже:

31

Толкатель

Заводской номер: 71-13-112СП Количество на модель:
71-13-112СП
32

Номер детали на чертеже:

32

Пружина

Заводской номер: 700-38-2901 Количество на модель:
700-38-2901
33

Номер детали на чертеже:

33

Направляющая

Заводской номер: 71-13-111СП Количество на модель:
71-13-111СП
34

Номер детали на чертеже:

34

Кронштейн

Заводской номер: 71-13-115СП Количество на модель:
71-13-115СП
35

Номер детали на чертеже:

35

Ролик

Заводской номер: 71-13-10 Количество на модель:
71-13-10
36

Номер детали на чертеже:

36

Гайка

Заводской номер: ГайкаМ12-7Н.6.019 Количество на модель:
ГайкаМ12-7Н.6.019
37

Номер детали на чертеже:

37

Упор

Заводской номер: 71-13-54 Количество на модель:
71-13-54
38

Номер детали на чертеже:

38

Болт

Заводской номер: БолтМ12-6gх40.58.019 Количество на модель:
БолтМ12-6gх40.58.019
39

Номер детали на чертеже:

39

Упор

Заводской номер: 71-13-113СП Количество на модель:
71-13-113СП
40

Номер детали на чертеже:

40

Кронштейн

Заводской номер: 71-13-110СП Количество на модель:
71-13-110СП
41

Номер детали на чертеже:

41

Болт

Заводской номер: БолтМ10-6gх40.58.019 Количество на модель:
БолтМ10-6gх40.58.019
