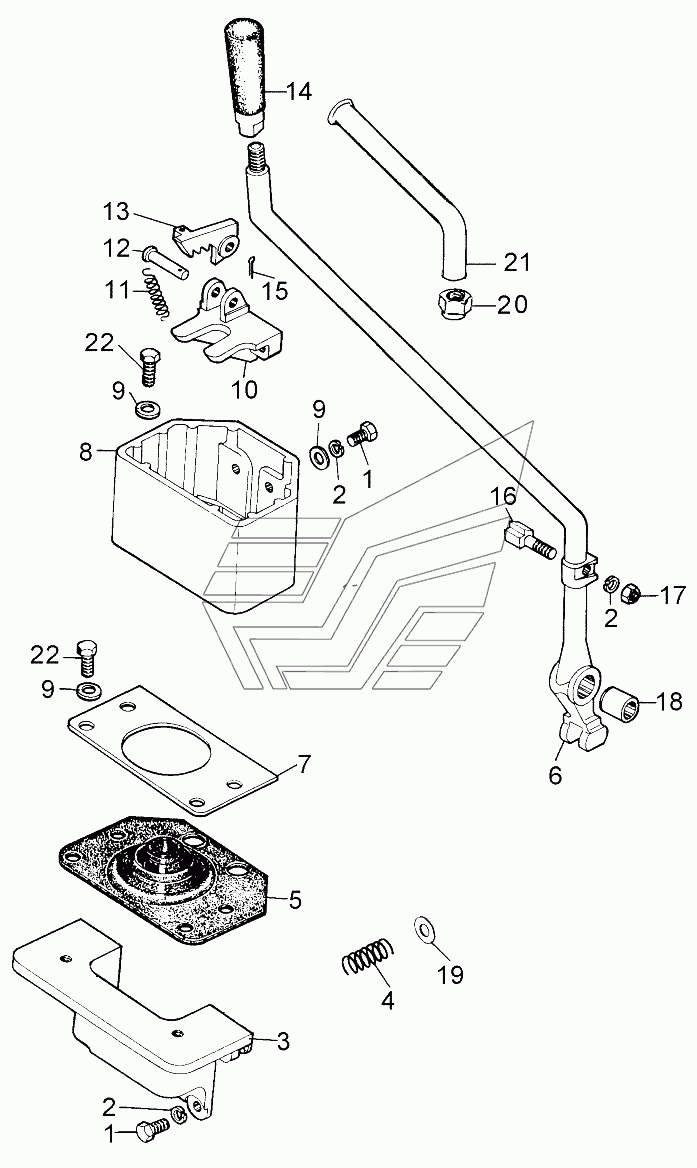

Механизм управления поворотом - продолжение Кран ТР-20, ТР-12. Каталог 2006г.

Управление редуктором отбора мощности Кран ТР-20, ТР-12 Муфта сцепления Кран ТР-20, ТР-12

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт М8-6gх20.58.019

Заводской номер: БолтМ8-6gх20.58.019 Количество на модель:
БолтМ8-6gх20.58.019
2

Номер детали на чертеже:

2

Шайба 8Т.65Г.09

Заводской номер: Шайба8Т.65Г.09 Количество на модель:
Шайба8Т.65Г.09
3

Номер детали на чертеже:

3

Кожух

Заводской номер: 24-13-6 Количество на модель:
24-13-6
4

Номер детали на чертеже:

4

Пружина

Заводской номер: 38346 Количество на модель:
38346
5

Номер детали на чертеже:

5

Чехол

Заводской номер: 700-40-7238 Количество на модель:
700-40-7238
6

Номер детали на чертеже:

6

Рычаг

Заводской номер: 24-13-101СП Количество на модель:
24-13-101СП
7

Номер детали на чертеже:

7

Рамка

Заводской номер: 50-13-37 Количество на модель:
50-13-37
8

Номер детали на чертеже:

8

Кожух

Заводской номер: 50-13-124 Количество на модель:
50-13-124
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 31386 Количество на модель:
31386
10

Номер детали на чертеже:

10

Кронштейн

Заводской номер: 64-13-21 Количество на модель:
64-13-21
11

Номер детали на чертеже:

11

Пружина

Заводской номер: 700-38-2089-01 Количество на модель:
700-38-2089-01
12

Номер детали на чертеже:

12

Палец

Заводской номер: 35-13-20 Количество на модель:
35-13-20
13

Номер детали на чертеже:

13

Рычаг

Заводской номер: 24-13-8 Количество на модель:
24-13-8
14

Номер детали на чертеже:

14

Рукоятка

Заводской номер: 15202СП Количество на модель:
15202СП
15

Номер детали на чертеже:

15

Шплинт 2х14.01.019

Заводской номер: Шплинт2х14.01.019 Количество на модель:
Шплинт2х14.01.019
16

Номер детали на чертеже:

16

Зуб

Заводской номер: 35-13-15 Количество на модель:
35-13-15
17

Номер детали на чертеже:

17

Гайка

Заводской номер: ГайкаМ8.6.019 Количество на модель:
ГайкаМ8.6.019
18

Номер детали на чертеже:

18

Втулка

Заводской номер: 35-13-18 Количество на модель:
35-13-18
19

Номер детали на чертеже:

19

Упор

Заводской номер: 64-13-140 Количество на модель:
64-13-140
20

Номер детали на чертеже:

20

Гайка М12х1,25-7Н.6.019

Заводской номер: ГайкаМ12х1,25-7Н.6.019 Количество на модель:
ГайкаМ12х1,25-7Н.6.019
21

Номер детали на чертеже:

21

Рукоятка

Заводской номер: 50-13-277 Количество на модель:
50-13-277
22

Номер детали на чертеже:

22

Болт

Заводской номер: 2848 Количество на модель:
2848
