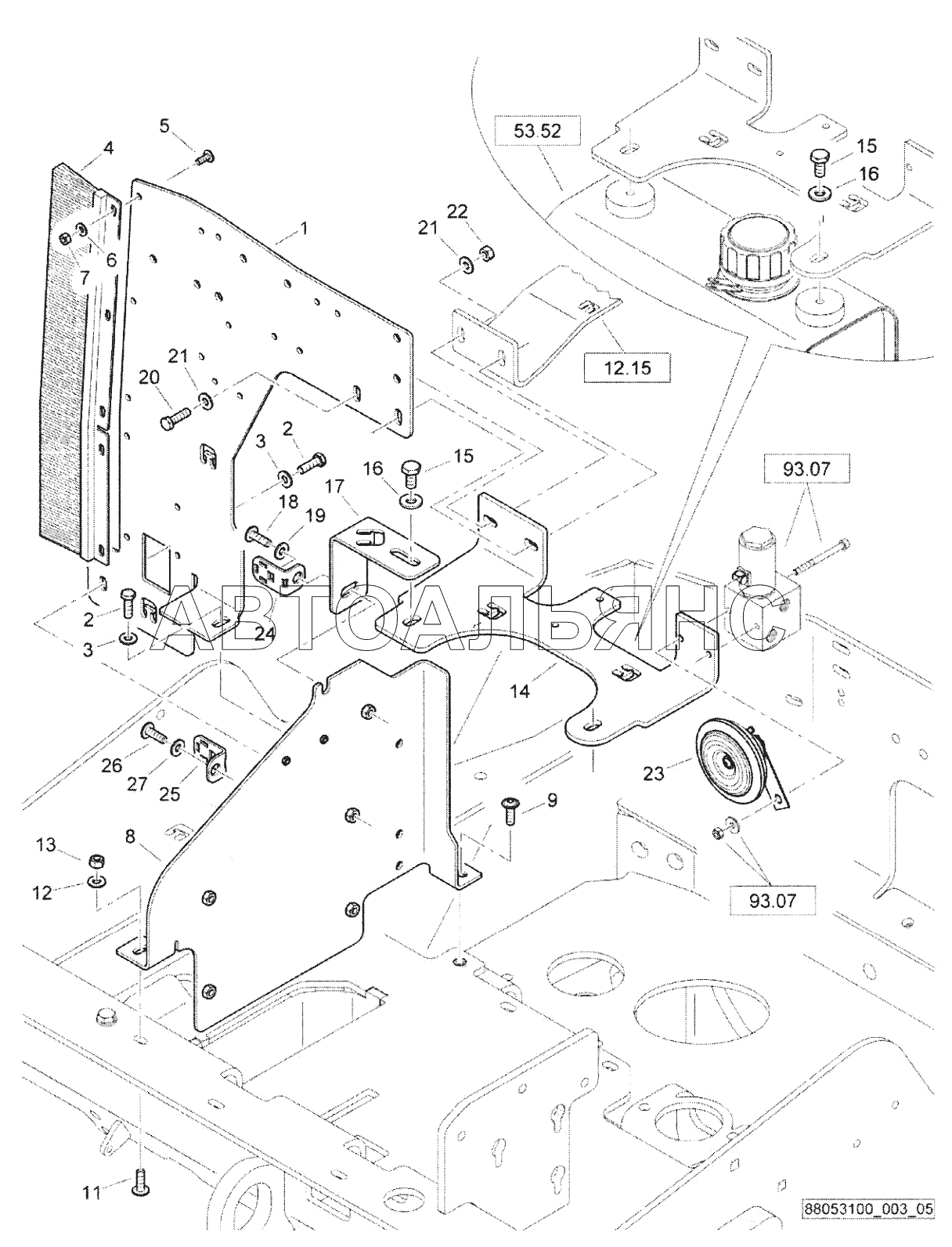

Front Frame BW120AD-5. Каталог 2017г.

Front Frame BW120AD-5 Front Frame BW120AD-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
13
14
15
16
17
20
23
24

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Baffle

Заводской номер: 88053140 Количество на модель: 1
88053140
1
2

Номер детали на чертеже:

2

Hexagon bolt

Заводской номер: 07140834 Количество на модель: 2
07140834
2
3

Номер детали на чертеже:

3

Spring washer

Заводской номер: 08752084 Количество на модель: 2
08752084
2
4

Номер детали на чертеже:

4

Sealing brush

Заводской номер: 88052078 Количество на модель: 1
88052078
1
5

Номер детали на чертеже:

5

Lens head screw

Заводской номер: 07210616 Количество на модель: 5
07210616
5
6

Номер детали на чертеже:

6

Spring washer

Заводской номер: 08751064 Количество на модель: 5
08751064
5
7

Номер детали на чертеже:

7

Safety nut

Заводской номер: 08130611 Количество на модель: 5
08130611
5
8

Номер детали на чертеже:

8

Supporting plate

Заводской номер: 88053120 Количество на модель: 1
88053120
1
9

Номер детали на чертеже:

9

Lens head screw

Заводской номер: 07210825 Количество на модель: 1
07210825
1
13

Номер детали на чертеже:

13

Safety nut

Заводской номер: 08130813 Количество на модель: 1
08130813
1
14

Номер детали на чертеже:

14

Holder

Заводской номер: 88053138 Количество на модель: 1
88053138
1
15

Номер детали на чертеже:

15

Hexagon bolt

Заводской номер: 07141017 Количество на модель: 2
07141017
2
16

Номер детали на чертеже:

16

Spring washer

Заводской номер: 08752106 Количество на модель: 2
08752106
2
17

Номер детали на чертеже:

17

Angle

Заводской номер: 65050326 Количество на модель: 1
65050326
1
20

Номер детали на чертеже:

20

Hexagon bolt

Заводской номер: 07140842 Количество на модель: 2
07140842
2
23

Номер детали на чертеже:

23

Horn

Заводской номер: 05766864 Количество на модель: 1
05766864
1
24

Номер детали на чертеже:

24

Cableclip

Заводской номер: 87611962 Количество на модель: 1
87611962
1
