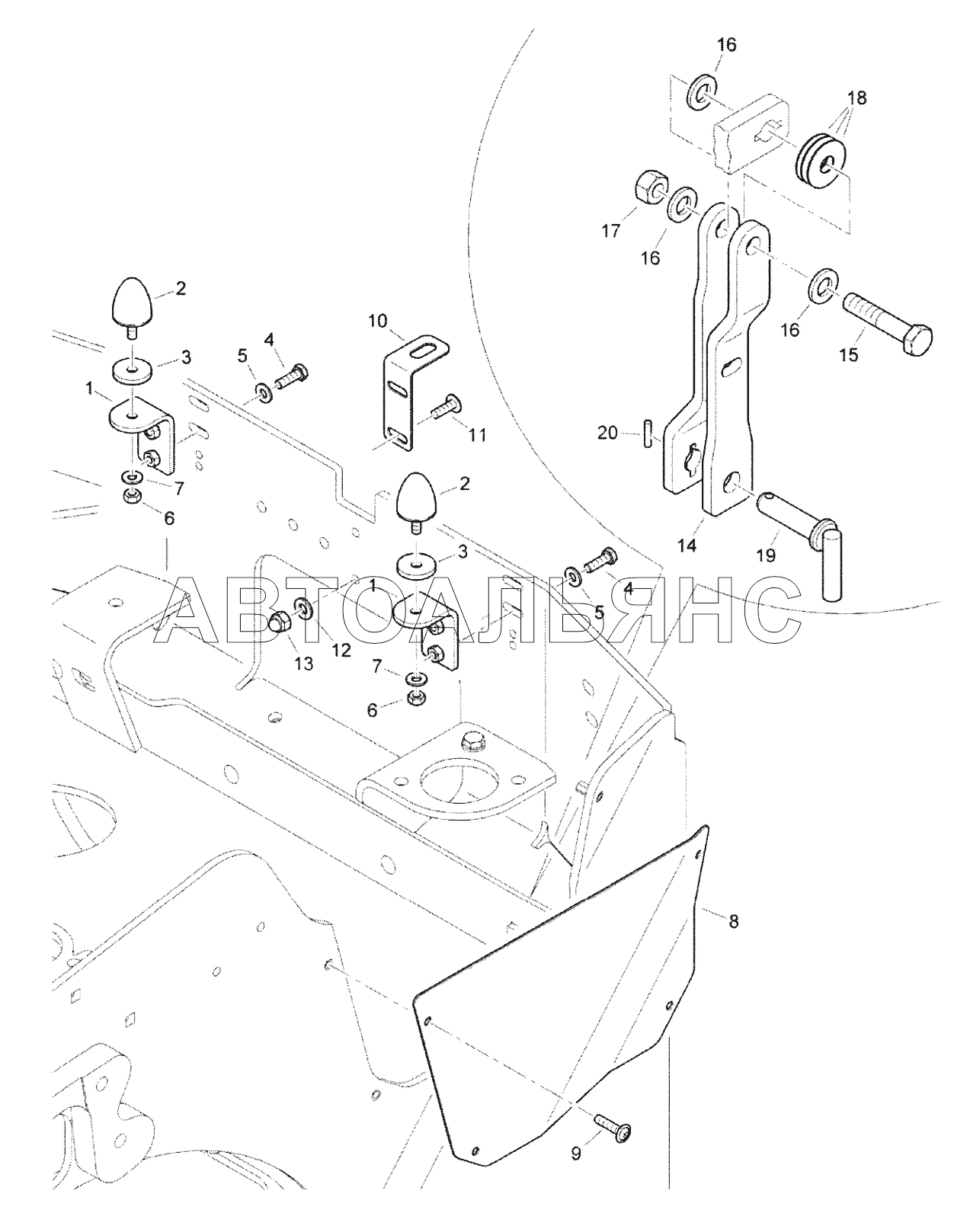

Front Frame BW120AD-5. Каталог 2017г.

Front Frame BW120AD-5 Front Frame BW120AD-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
5
8
9
10
11
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Angle

Заводской номер: 88052058 Количество на модель: 2
88052058
2
2

Номер детали на чертеже:

2

Stop buffer

Заводской номер: 06143136 Количество на модель: 2
06143136
2
3

Номер детали на чертеже:

3

Washer

Заводской номер: 69040261 Количество на модель: 2
69040261
2
4

Номер детали на чертеже:

4

Hexagon bolt

Заводской номер: 07140834 Количество на модель: 4
07140834
4
5

Номер детали на чертеже:

5

Hexagon nut

Заводской номер: 08110813 Количество на модель: 2
08110813
2
5

Номер детали на чертеже:

5

Spring washer

Заводской номер: 08752084 Количество на модель: 4
08752084
4
8

Номер детали на чертеже:

8

Cover plate

Заводской номер: 88053054 Количество на модель: 1
88053054
1
9

Номер детали на чертеже:

9

Hexagon bolt

Заводской номер: 07140641 Количество на модель: 4
07140641
4
10

Номер детали на чертеже:

10

Eye

Заводской номер: 65050205 Количество на модель: 1
65050205
1
11

Номер детали на чертеже:

11

Lens head screw

Заводской номер: 07210896 Количество на модель: 2
07210896
2
13

Номер детали на чертеже:

13

Domed cap nut

Заводской номер: 08240812 Количество на модель: 2
08240812
2
14

Номер детали на чертеже:

14

Safety device

Заводской номер: 65060144 Количество на модель: 1
65060144
1
15

Номер детали на чертеже:

15

Hexagon bolt

Заводской номер: 07131226 Количество на модель: 1
07131226
1
16

Номер детали на чертеже:

16

Washer

Заводской номер: 08511324 Количество на модель: 3
08511324
3
17

Номер детали на чертеже:

17

Safety nut

Заводской номер: 08131218 Количество на модель: 1
08131218
1
18

Номер детали на чертеже:

18

Belleville spring

Заводской номер: 09290250 Количество на модель: 3
09290250
3
19

Номер детали на чертеже:

19

Bolt

Заводской номер: 65060143 Количество на модель: 1
65060143
1
20

Номер детали на чертеже:

20

Dowel pin

Заводской номер: 09150410 Количество на модель: 1
09150410
1
