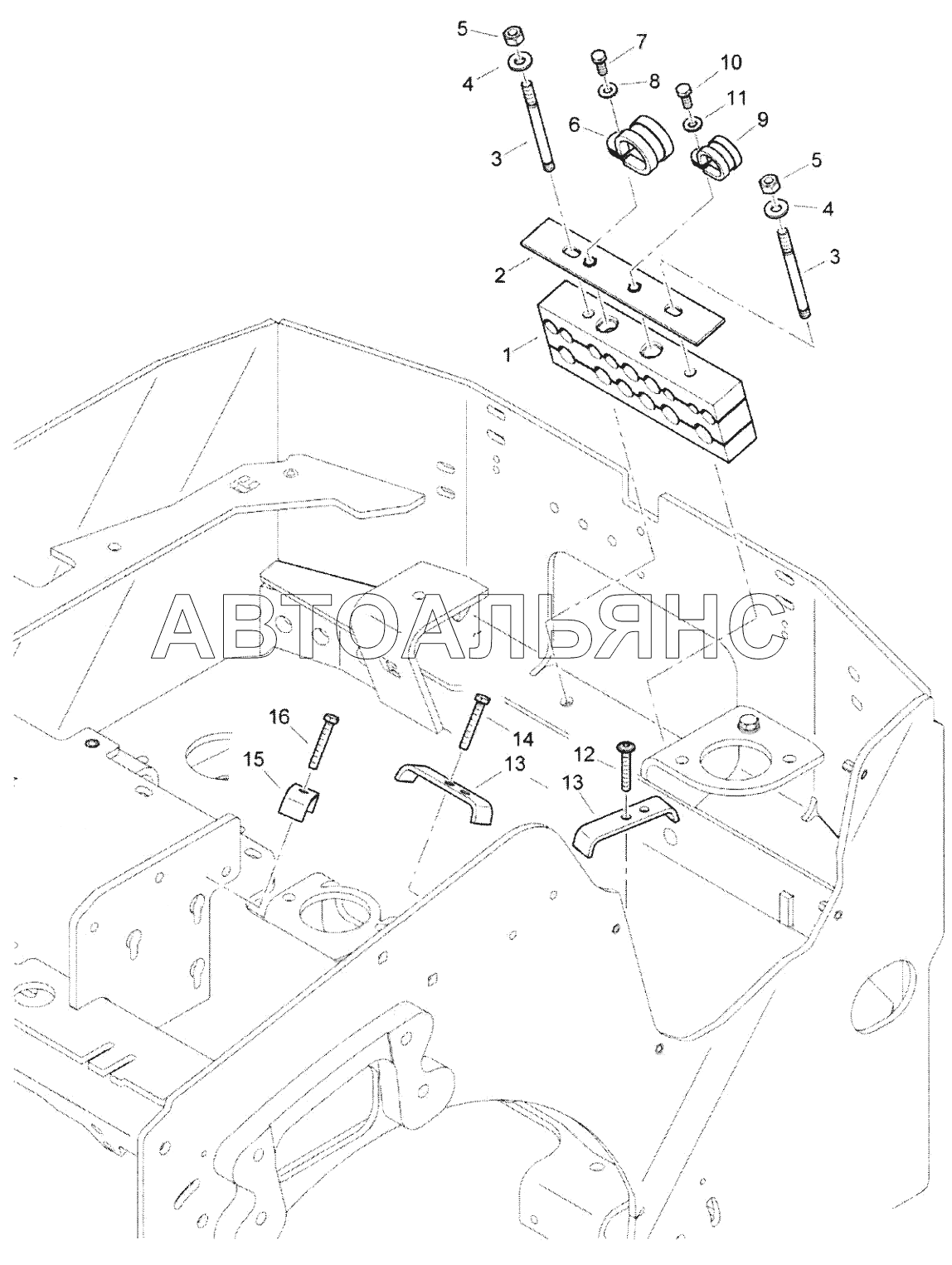

Front Frame BW120AD-5. Каталог 2017г.

Front Frame BW120AD-5 Front Frame BW120AD-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Pillow block

Заводской номер: 88053052 Количество на модель: 1
88053052
1
2

Номер детали на чертеже:

2

Flat steel

Заводской номер: 88053066 Количество на модель: 1
88053066
1
3

Номер детали на чертеже:

3

Pin screw

Заводской номер: 07591070 Количество на модель: 2
07591070
2
4

Номер детали на чертеже:

4

Spring washer

Заводской номер: 08752106 Количество на модель: 2
08752106
2
5

Номер детали на чертеже:

5

Safety nut

Заводской номер: 08131016 Количество на модель: 2
08131016
2
6

Номер детали на чертеже:

6

Tube clamp

Заводской номер: 05551922 Количество на модель: 1
05551922
1
7

Номер детали на чертеже:

7

Hexagon bolt

Заводской номер: 07140834 Количество на модель: 1
07140834
1
8

Номер детали на чертеже:

8

Spring washer

Заводской номер: 08752084 Количество на модель: 1
08752084
1
9

Номер детали на чертеже:

9

Tube clamp

Заводской номер: 05551907 Количество на модель: 1
05551907
1
12

Номер детали на чертеже:

12

Pens head screw

Заводской номер: 07210821 Количество на модель: 1
07210821
1
13

Номер детали на чертеже:

13

Clamp

Заводской номер: 46220272 Количество на модель: 2
46220272
2
14

Номер детали на чертеже:

14

Hexagon bolt

Заводской номер: 07140857 Количество на модель: 1
07140857
1
15

Номер детали на чертеже:

15

Fastening clamp

Заводской номер: 05552332 Количество на модель: 1
05552332
1
16

Номер детали на чертеже:

16

Hexagon bolt

Заводской номер: 07140857 Количество на модель: 1
07140857
1
