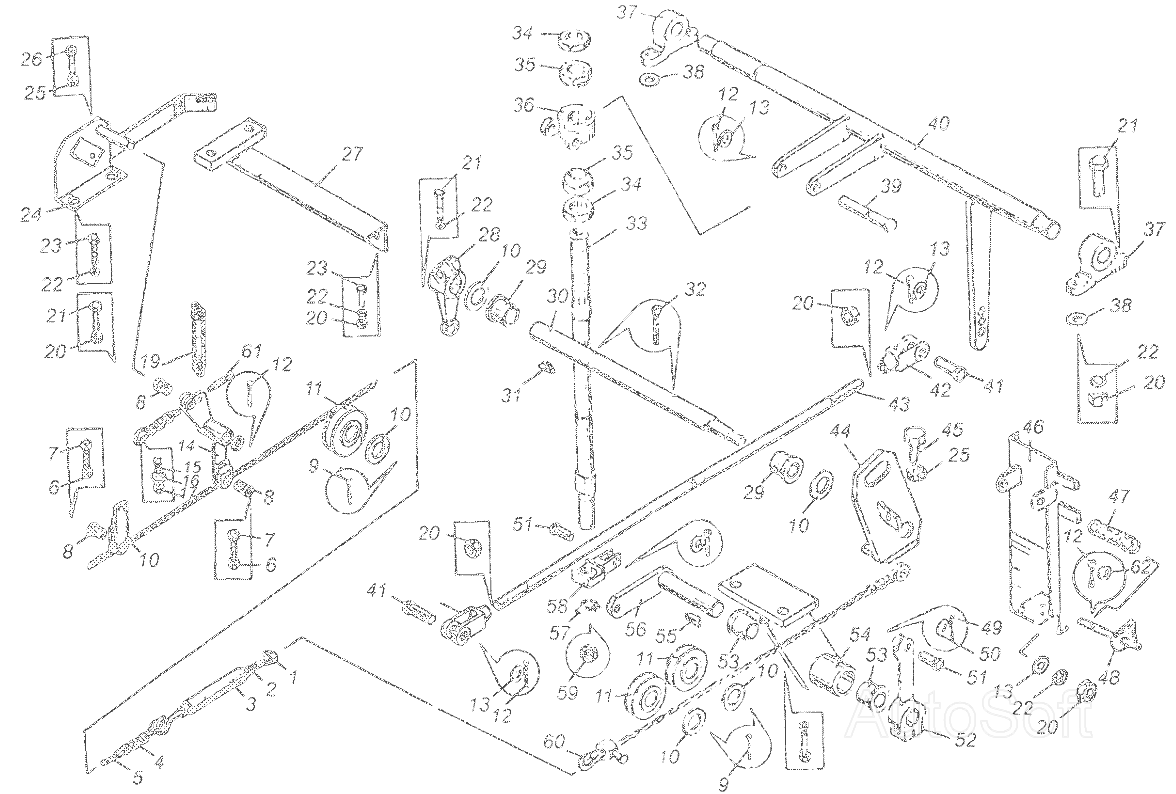

Привод управления двигателем КС-3577.72.000 КС-3577. Каталог 2003г.

Привод управления коробкой отбора мощности КС-3577.71.000 КС-3577 Приводы управления двигателем КС-3577-2.72.000 (КС-3577-3) КС-3577

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Растяжка

Заводской номер: М8.127.03.019 Количество на модель: 1
М8.127.03.019
1
2

Номер детали на чертеже:

2

Гайка М8.5.019 ГОСТ5915-70

Заводской номер: [Гайка М8.5.019 ГОСТ5915-70] Количество на модель: 1
[Гайка М8.5.019 ГОСТ5915-70]
1
3

Номер детали на чертеже:

3

Муфта стяжная

Заводской номер: КС-3577.72.190 Количество на модель: 1
КС-3577.72.190
1
4

Номер детали на чертеже:

4

Соединитель

Заводской номер: КС-3577.72.071 Количество на модель: 2
КС-3577.72.071
2
5

Номер детали на чертеже:

5

Канат 3.3-Г-1-Н-180 ГОСТ3070-74 (L=1670-10мм)

Заводской номер: [Канат 3.3-Г-1-Н-180 ГОСТ3070-74 (L=1670-10мм)] Количество на модель: 1
[Канат 3.3-Г-1-Н-180 ГОСТ3070-74 (L=1670-10мм)]
1
6

Номер детали на чертеже:

6

Гайка М6.5.019 ГОСТ5915-70

Заводской номер: [Гайка М6.5.019 ГОСТ5915-70] Количество на модель: 3
[Гайка М6.5.019 ГОСТ5915-70]
3
7

Номер детали на чертеже:

7

Болт М6х16.46.019 ГОСТ7798-70

Заводской номер: [Болт М6х16.46.019 ГОСТ7798-70] Количество на модель: 3
[Болт М6х16.46.019 ГОСТ7798-70]
3
8

Номер детали на чертеже:

8

Втулка

Заводской номер: КС-3577.72.029 Количество на модель: 3
КС-3577.72.029
3
9

Номер детали на чертеже:

9

Шплинт 4х40.016 ГОСТ397-79

Заводской номер: [Шплинт 4х40.016 ГОСТ397-79] Количество на модель: 5
[Шплинт 4х40.016 ГОСТ397-79]
5
10

Номер детали на чертеже:

10

Шайба 20.02.019 ГОСТ11371-78

Заводской номер: [Шайба 20.02.019 ГОСТ11371-78] Количество на модель: 5
[Шайба 20.02.019 ГОСТ11371-78]
5
11

Номер детали на чертеже:

11

Ролик

Заводской номер: КС-3577.72.027 Количество на модель: 3
КС-3577.72.027
3
12

Номер детали на чертеже:

12

Шплинт 2,5х25.016 ГОСТ397-79

Заводской номер: [Шплинт 2,5х25.016 ГОСТ397-79] Количество на модель: 5
[Шплинт 2,5х25.016 ГОСТ397-79]
5
13

Номер детали на чертеже:

13

Шайба 10.01.019 ГОСТ11371-78

Заводской номер: [Шайба 10.01.019 ГОСТ11371-78] Количество на модель: 6
[Шайба 10.01.019 ГОСТ11371-78]
6
14

Номер детали на чертеже:

14

Рычаг

Заводской номер: КС-3577.72.150-1 Количество на модель: 1
КС-3577.72.150-1
1
15

Номер детали на чертеже:

15

Гайка М5.5.016 ГОСТ5916-70

Заводской номер: [Гайка М5.5.016 ГОСТ5916-70] Количество на модель: 1
[Гайка М5.5.016 ГОСТ5916-70]
1
16

Номер детали на чертеже:

16

Шайба

Заводской номер: КС-3577.72.025 Количество на модель: 1
КС-3577.72.025
1
17

Номер детали на чертеже:

17

Винт М5х12.46.016 ГОСТ17473-80

Заводской номер: [Винт М5х12.46.016 ГОСТ17473-80] Количество на модель: 1
[Винт М5х12.46.016 ГОСТ17473-80]
1
19

Номер детали на чертеже:

19

Пружина

Заводской номер: КС-3577.72.031 Количество на модель: 1
КС-3577.72.031
1
20

Номер детали на чертеже:

20

Гайка М10.5.019

Заводской номер: [Гайка М10.5.019] Количество на модель: 9
[Гайка М10.5.019]
9
21

Номер детали на чертеже:

21

Болт М10х30.46.019 ГОСТ7798-70

Заводской номер: [Болт М10х30.46.019 ГОСТ7798-70] Количество на модель: 6
[Болт М10х30.46.019 ГОСТ7798-70]
6
22

Номер детали на чертеже:

22

Шайба 10.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 10.65Г.019 ГОСТ6402-70] Количество на модель: 10
[Шайба 10.65Г.019 ГОСТ6402-70]
10
23

Номер детали на чертеже:

23

Болт М10х25.46.019 ГОСТ7798-70

Заводской номер: [Болт М10х25.46.019 ГОСТ7798-70] Количество на модель: 4
[Болт М10х25.46.019 ГОСТ7798-70]
4
24

Номер детали на чертеже:

24

Кронштейн

Заводской номер: КС-3577.72.140 Количество на модель: 1
КС-3577.72.140
1
26

Номер детали на чертеже:

26

Болт М8х20.46.019 ГОСТ7798-70

Заводской номер: [Болт М8х20.46.019 ГОСТ7798-70] Количество на модель: 3
[Болт М8х20.46.019 ГОСТ7798-70]
3
27

Номер детали на чертеже:

27

Кронштейн

Заводской номер: КС-3577.72.090 Количество на модель: 1
КС-3577.72.090
1
28

Номер детали на чертеже:

28

Рычаг

Заводской номер: КС-3577.72.018 Количество на модель: 1
КС-3577.72.018
1
29

Номер детали на чертеже:

29

Втулка

Заводской номер: КС-3577.72.028 Количество на модель: 2
КС-3577.72.028
2
30

Номер детали на чертеже:

30

Валик

Заводской номер: КС-3577.72.009 Количество на модель: 1
КС-3577.72.009
1
31

Номер детали на чертеже:

31

Шпонка сегм.6х10 ГОСТ24071-80

Заводской номер: [Шпонка сегм.6х10 ГОСТ24071-80] Количество на модель: 1
[Шпонка сегм.6х10 ГОСТ24071-80]
1
33

Номер детали на чертеже:

33

Труба

Заводской номер: КС-3577.72.060 Количество на модель: 1
КС-3577.72.060
1
34

Номер детали на чертеже:

34

Гайка

Заводской номер: КС-3577.72.205 Количество на модель: 2
КС-3577.72.205
2
35

Номер детали на чертеже:

35

Гайка сферическая

Заводской номер: КС-3577.72.015 Количество на модель: 2
КС-3577.72.015
2
36

Номер детали на чертеже:

36

Поводок

Заводской номер: КС-3577.72.100 Количество на модель: 1
КС-3577.72.100
1
37

Номер детали на чертеже:

37

Подшипник

Заводской номер: КС-3577.72.019-1 Количество на модель: 2
КС-3577.72.019-1
2
38

Номер детали на чертеже:

38

Шайба

Заводской номер: КС-3577.72.032 Количество на модель: 6
КС-3577.72.032
6
39

Номер детали на чертеже:

39

Ось 22-10х80.Ц9хр ГОСТ9650-80

Заводской номер: [Ось 22-10х80.Ц9хр ГОСТ9650-80] Количество на модель: 1
[Ось 22-10х80.Ц9хр ГОСТ9650-80]
1
40

Номер детали на чертеже:

40

Рычаг

Заводской номер: КС-3577.72.010 Количество на модель: 1
КС-3577.72.010
1
41

Номер детали на чертеже:

41

Ось 22-10х10х36.20.Ц9хр ГОСТ9650-80

Заводской номер: [Ось 22-10х10х36.20.Ц9хр ГОСТ9650-80] Количество на модель: 2
[Ось 22-10х10х36.20.Ц9хр ГОСТ9650-80]
2
42

Номер детали на чертеже:

42

Вилка М10.019

Заводской номер: [Вилка М10.019] Количество на модель: 2
[Вилка М10.019]
2
43

Номер детали на чертеже:

43

Тяга

Заводской номер: КС-3577.72.007 Количество на модель: 1
КС-3577.72.007
1
44

Номер детали на чертеже:

44

Кронштейн

Заводской номер: КС-3577.72.200 Количество на модель: 1
КС-3577.72.200
1
45

Номер детали на чертеже:

45

Болт М8х30.46.019 ГОСТ7798-70

Заводской номер: [Болт М8х30.46.019 ГОСТ7798-70] Количество на модель: 1
[Болт М8х30.46.019 ГОСТ7798-70]
1
46

Номер детали на чертеже:

46

Педаль

Заводской номер: КС-3577.72.210 Количество на модель: 1
КС-3577.72.210
1
47

Номер детали на чертеже:

47

Пружина

Заводской номер: КС-3577.72.033 Количество на модель: 1
КС-3577.72.033
1
48

Номер детали на чертеже:

48

Фиксатор

Заводской номер: КС-3577.72.220 Количество на модель: 1
КС-3577.72.220
1
49

Номер детали на чертеже:

49

Шплинт 2х16.016 ГОСТ397-79

Заводской номер: [Шплинт 2х16.016 ГОСТ397-79] Количество на модель: 2
[Шплинт 2х16.016 ГОСТ397-79]
2
50

Номер детали на чертеже:

50

Шайба 8.01.019 ГОСТ11371-78

Заводской номер: [Шайба 8.01.019 ГОСТ11371-78] Количество на модель: 3
[Шайба 8.01.019 ГОСТ11371-78]
3
51

Номер детали на чертеже:

51

Ось 22х8х25.20Ц 9хр

Заводской номер: [Ось 22х8х25.20Ц 9хр] Количество на модель: 2
[Ось 22х8х25.20Ц 9хр]
2
52

Номер детали на чертеже:

52

Рычаг

Заводской номер: КС-3577.72.170-1 Количество на модель: 1
КС-3577.72.170-1
1
54

Номер детали на чертеже:

54

Кронштейн

Заводской номер: КС-3577.72.180 Количество на модель: 1
КС-3577.72.180
1
56

Номер детали на чертеже:

56

Рычаг

Заводской номер: КС-3577.72.160-1 Количество на модель: 1
КС-3577.72.160-1
1
57

Номер детали на чертеже:

57

Шайба 20.01.019 ГОСТ13463-77

Заводской номер: [Шайба 20.01.019 ГОСТ13463-77] Количество на модель: 1
[Шайба 20.01.019 ГОСТ13463-77]
1
58

Номер детали на чертеже:

58

Вилка

Заводской номер: КС-3577.72.026 Количество на модель: 1
КС-3577.72.026
1
59

Номер детали на чертеже:

59

Гайка М20.1.5.5.019 ГОСТ5915-70

Заводской номер: [Гайка М20.1.5.5.019 ГОСТ5915-70] Количество на модель: 1
[Гайка М20.1.5.5.019 ГОСТ5915-70]
1
60

Номер детали на чертеже:

60

Трос в сборе

Заводской номер: КС-3577.72.120 Количество на модель: 1
КС-3577.72.120
1
61

Номер детали на чертеже:

61

Трос в сборе

Заводской номер: КС-3577.72.070 Количество на модель: 1
КС-3577.72.070
1
62

Номер детали на чертеже:

62

Шайба

Заводской номер: КС-3577.72.005 Количество на модель: 1
КС-3577.72.005
1
