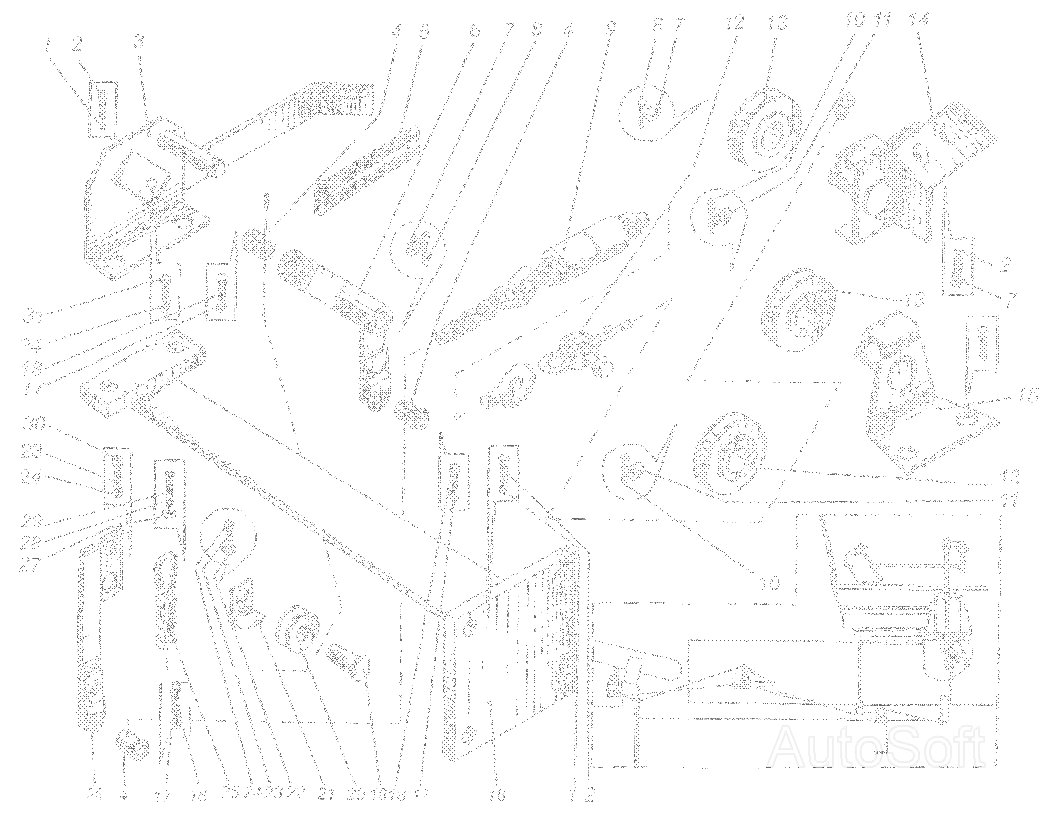

Приводы управления двигателем КС-3577-2.72.000 (КС-3577-3) КС-3577. Каталог 2003г.

Привод управления двигателем КС-3577.72.000 КС-3577 Приводы управления двигателем КС-3577-2.72.000 (КС-3577-3) КС-3577

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шайба 10.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 10.65Г.019 ГОСТ6402-70] Количество на модель: 13
[Шайба 10.65Г.019 ГОСТ6402-70]
13
2

Номер детали на чертеже:

2

Болт М10-8gх25.46.019 ГОСТ7798-70

Заводской номер: [Болт М10-8gх25.46.019 ГОСТ7798-70] Количество на модель: 12
[Болт М10-8gх25.46.019 ГОСТ7798-70]
12
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: КС-3577.72.140 Количество на модель: 1
КС-3577.72.140
1
4

Номер детали на чертеже:

4

Втулка

Заводской номер: КС-3577.72.029 Количество на модель: 3
КС-3577.72.029
3
5

Номер детали на чертеже:

5

Пружина

Заводской номер: КС-3577.72.031 Количество на модель: 1
КС-3577.72.031
1
6

Номер детали на чертеже:

6

Рычаг

Заводской номер: КС-3577.72.150-1 Количество на модель: 1
КС-3577.72.150-1
1
7

Номер детали на чертеже:

7

Шайба 10.01.08кп ГОСТ11371-78

Заводской номер: [Шайба 10.01.08кп ГОСТ11371-78] Количество на модель: 10
[Шайба 10.01.08кп ГОСТ11371-78]
10
8

Номер детали на чертеже:

8

Шплинт 2,5х25.016 ГОСТ397-79

Заводской номер: [Шплинт 2,5х25.016 ГОСТ397-79] Количество на модель: 5
[Шплинт 2,5х25.016 ГОСТ397-79]
5
9

Номер детали на чертеже:

9

Трос в сборе

Заводской номер: КС-3577-2.72.110 Количество на модель: 1
КС-3577-2.72.110
1
10

Номер детали на чертеже:

10

Шплинт 4х40.016 ГОСТ397-79

Заводской номер: [Шплинт 4х40.016 ГОСТ397-79] Количество на модель: 5
[Шплинт 4х40.016 ГОСТ397-79]
5
11

Номер детали на чертеже:

11

Шайба 20.02.ВСТ 3пс.019 ГОСТ11371-78

Заводской номер: [Шайба 20.02.ВСТ 3пс.019 ГОСТ11371-78] Количество на модель: 5
[Шайба 20.02.ВСТ 3пс.019 ГОСТ11371-78]
5
12

Номер детали на чертеже:

12

Трос в сборе

Заводской номер: КС-3577-2.72.120 Количество на модель: 1
КС-3577-2.72.120
1
13

Номер детали на чертеже:

13

Ролик

Заводской номер: КС-3577.72.027 Количество на модель: 3
КС-3577.72.027
3
14

Номер детали на чертеже:

14

Кронштейн

Заводской номер: КС-3577.72.080 Количество на модель: 1
КС-3577.72.080
1
15

Номер детали на чертеже:

15

Кронштейн

Заводской номер: КС-3577А.72.060 Количество на модель: 1
КС-3577А.72.060
1
16

Номер детали на чертеже:

16

Кронштейн

Заводской номер: КС-3577-2.72.090 Количество на модель: 1
КС-3577-2.72.090
1
17

Номер детали на чертеже:

17

Гайка М6-6Н.5.019 ГОСТ5915-70

Заводской номер: [Гайка М6-6Н.5.019 ГОСТ5915-70] Количество на модель: 3
[Гайка М6-6Н.5.019 ГОСТ5915-70]
3
18

Номер детали на чертеже:

18

Болт М6-8gх16.46.019 ГОСТ7798-70

Заводской номер: [Болт М6-8gх16.46.019 ГОСТ7798-70] Количество на модель: 3
[Болт М6-8gх16.46.019 ГОСТ7798-70]
3
19

Номер детали на чертеже:

19

Ось

Заводской номер: КС-3577.80.703 Количество на модель: 1
КС-3577.80.703
1
20

Номер детали на чертеже:

20

Ролик

Заводской номер: КС-3577.80.704 Количество на модель: 1
КС-3577.80.704
1
21

Номер детали на чертеже:

21

Уголок

Заводской номер: КС-3577.72.035 Количество на модель: 1
КС-3577.72.035
1
22

Номер детали на чертеже:

22

Шайба 8.01.08кп.019 ГОСТ11371-78

Заводской номер: [Шайба 8.01.08кп.019 ГОСТ11371-78] Количество на модель: 3
[Шайба 8.01.08кп.019 ГОСТ11371-78]
3
23

Номер детали на чертеже:

23

Шайба 8.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 8.65Г.019 ГОСТ6402-70] Количество на модель: 2
[Шайба 8.65Г.019 ГОСТ6402-70]
2
24

Номер детали на чертеже:

24

Гайка М8-6Н.5.019 ГОСТ5915-70

Заводской номер: [Гайка М8-6Н.5.019 ГОСТ5915-70] Количество на модель: 4
[Гайка М8-6Н.5.019 ГОСТ5915-70]
4
25

Номер детали на чертеже:

25

Трос в сборе

Заводской номер: КС-3577-2.72.070 Количество на модель: 1
КС-3577-2.72.070
1
26

Номер детали на чертеже:

26

Рычаг

Заводской номер: КС-3577-2.72.050 Количество на модель: 1
КС-3577-2.72.050
1
27

Номер детали на чертеже:

27

Шайба

Заводской номер: КС-3577.72.025 Количество на модель: 1
КС-3577.72.025
1
29

Номер детали на чертеже:

29

Винт ВМ5х12.46.016 ГОСТ17973-80

Заводской номер: [Винт ВМ5х12.46.016 ГОСТ17973-80] Количество на модель: 1
[Винт ВМ5х12.46.016 ГОСТ17973-80]
1
30

Номер детали на чертеже:

30

Болт М8-8gх16.46.019 ГОСТ7798-70

Заводской номер: [Болт М8-8gх16.46.019 ГОСТ7798-70] Количество на модель: 1
[Болт М8-8gх16.46.019 ГОСТ7798-70]
1
31

Номер детали на чертеже:

31

Болт М8-8gх20.46.019 ГОСТ7798-70

Заводской номер: [Болт М8-8gх20.46.019 ГОСТ7798-70] Количество на модель: 1
[Болт М8-8gх20.46.019 ГОСТ7798-70]
1
Привод управления двигателем КС-3577.72.000 КС-3577 Приводы управления двигателем КС-3577-2.72.000 (КС-3577-3) КС-3577
