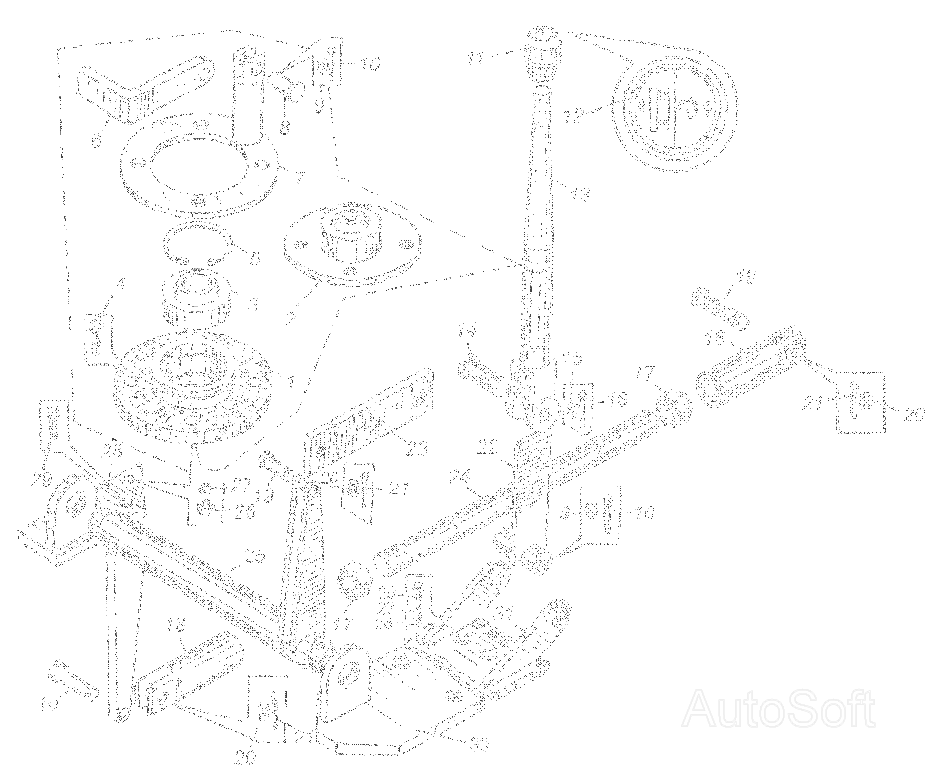

Привод управления коробкой отбора мощности КС-3577.71.000 КС-3577. Каталог 2003г.

Привод управления крановыми операциями КС-3577.70.000 КС-3577 Привод управления двигателем КС-3577.72.000 КС-3577

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Корпус

Заводской номер: КС-3577.71.006 Количество на модель: 1
КС-3577.71.006
1
2

Номер детали на чертеже:

2

Муфта защитная

Заводской номер: КС-3577.71.003 Количество на модель: 1
КС-3577.71.003
1
3

Номер детали на чертеже:

3

Подшипник 2ШМ-20 ГОСТ3635-78

Заводской номер: [Подшипник 2ШМ-20 ГОСТ3635-78] Количество на модель: 1
[Подшипник 2ШМ-20 ГОСТ3635-78]
1
4

Номер детали на чертеже:

4

Болт М10х35.46.019 ГОСТ7798-70

Заводской номер: [Болт М10х35.46.019 ГОСТ7798-70] Количество на модель: 4
[Болт М10х35.46.019 ГОСТ7798-70]
4
5

Номер детали на чертеже:

5

Кольцо Б47 ГОСТ13943-68

Заводской номер: [Кольцо Б47 ГОСТ13943-68] Количество на модель: 1
[Кольцо Б47 ГОСТ13943-68]
1
6

Номер детали на чертеже:

6

Стопор

Заводской номер: КС-3577.71.013 Количество на модель: 1
КС-3577.71.013
1
7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: КС-3577.71.020 Количество на модель: 1
КС-3577.71.020
1
8

Номер детали на чертеже:

8

Ось 22-12в12х25.20Ц9хр ГОСТ9650-80

Заводской номер: [Ось 22-12в12х25.20Ц9хр ГОСТ9650-80] Количество на модель: 4
[Ось 22-12в12х25.20Ц9хр ГОСТ9650-80]
4
9

Номер детали на чертеже:

9

Шайба 10.01.019 ГОСТ11371-78

Заводской номер: [Шайба 10.01.019 ГОСТ11371-78] Количество на модель: 1
[Шайба 10.01.019 ГОСТ11371-78]
1
10

Номер детали на чертеже:

10

Шплинт 2,5х16.20.019 ГОСТ397-79

Заводской номер: [Шплинт 2,5х16.20.019 ГОСТ397-79] Количество на модель: 2
[Шплинт 2,5х16.20.019 ГОСТ397-79]
2
11

Номер детали на чертеже:

11

Ручка

Заводской номер: КС-3577.70.007 Количество на модель: 1
КС-3577.70.007
1
12

Номер детали на чертеже:

12

Табличка

Заводской номер: КС-3577.71.004 Количество на модель: 1
КС-3577.71.004
1
13

Номер детали на чертеже:

13

Рычаг

Заводской номер: КС-3577.71.070 Количество на модель: 1
КС-3577.71.070
1
14

Номер детали на чертеже:

14

Ось 22-12вх36.20Ц9хр ГОСТ9650-80

Заводской номер: [Ось 22-12вх36.20Ц9хр ГОСТ9650-80] Количество на модель:
[Ось 22-12вх36.20Ц9хр ГОСТ9650-80]
15

Номер детали на чертеже:

15

Шайба 12.02.019 ГОСТ11371-78

Заводской номер: [Шайба 12.02.019 ГОСТ11371-78] Количество на модель: 1
[Шайба 12.02.019 ГОСТ11371-78]
1
16

Номер детали на чертеже:

16

Шплинт 3,2х20.20.019 ГОСТ397-79

Заводской номер: [Шплинт 3,2х20.20.019 ГОСТ397-79] Количество на модель: 1
[Шплинт 3,2х20.20.019 ГОСТ397-79]
1
17

Номер детали на чертеже:

17

Гайка М16.5.019 ГОСТ5915-70

Заводской номер: [Гайка М16.5.019 ГОСТ5915-70] Количество на модель: 1
[Гайка М16.5.019 ГОСТ5915-70]
1
18

Номер детали на чертеже:

18

Вилка

Заводской номер: КС-3577.71.012 Количество на модель: 2
КС-3577.71.012
2
19

Номер детали на чертеже:

19

Ось 22-8в12х25.20Цхр ГОСТ9650-80

Заводской номер: [Ось 22-8в12х25.20Цхр ГОСТ9650-80] Количество на модель: 4
[Ось 22-8в12х25.20Цхр ГОСТ9650-80]
4
20

Номер детали на чертеже:

20

Шайба 8.01.019 ГОСТ11371-78

Заводской номер: [Шайба 8.01.019 ГОСТ11371-78] Количество на модель: 4
[Шайба 8.01.019 ГОСТ11371-78]
4
21

Номер детали на чертеже:

21

Шплинт 2х20.20.019 ГОСТ397-79

Заводской номер: [Шплинт 2х20.20.019 ГОСТ397-79] Количество на модель: 4
[Шплинт 2х20.20.019 ГОСТ397-79]
4
22

Номер детали на чертеже:

22

Рычаг

Заводской номер: КС-3577.71.060 Количество на модель: 1
КС-3577.71.060
1
23

Номер детали на чертеже:

23

Тяга

Заводской номер: КС-3577.71.002 Количество на модель: 1
КС-3577.71.002
1
24

Номер детали на чертеже:

24

Тяга

Заводской номер: КС-3577.71.001 Количество на модель: 1
КС-3577.71.001
1
25

Номер детали на чертеже:

25

Рычаг

Заводской номер: КС-3577.71.080 Количество на модель: 1
КС-3577.71.080
1
26

Номер детали на чертеже:

26

Гайка М10.5.019 ГОСТ5915-70

Заводской номер: [Гайка М10.5.019 ГОСТ5915-70] Количество на модель: 11
[Гайка М10.5.019 ГОСТ5915-70]
11
27

Номер детали на чертеже:

27

Шайба 10.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 10.65Г.019 ГОСТ6402-70] Количество на модель: 11
[Шайба 10.65Г.019 ГОСТ6402-70]
11
28

Номер детали на чертеже:

28

Кронштейн

Заводской номер: КС-3577.71.010 Количество на модель: 1
КС-3577.71.010
1
29

Номер детали на чертеже:

29

Болт М10х30.46.019 ГОСТ7798-70

Заводской номер: [Болт М10х30.46.019 ГОСТ7798-70] Количество на модель: 7
[Болт М10х30.46.019 ГОСТ7798-70]
7
30

Номер детали на чертеже:

30

Кронштейн

Заводской номер: КС-3577.71.040 Количество на модель: 1
КС-3577.71.040
1
31

Номер детали на чертеже:

31

Кронштейн

Заводской номер: КС-3577.71.030 Количество на модель: 1
КС-3577.71.030
1
