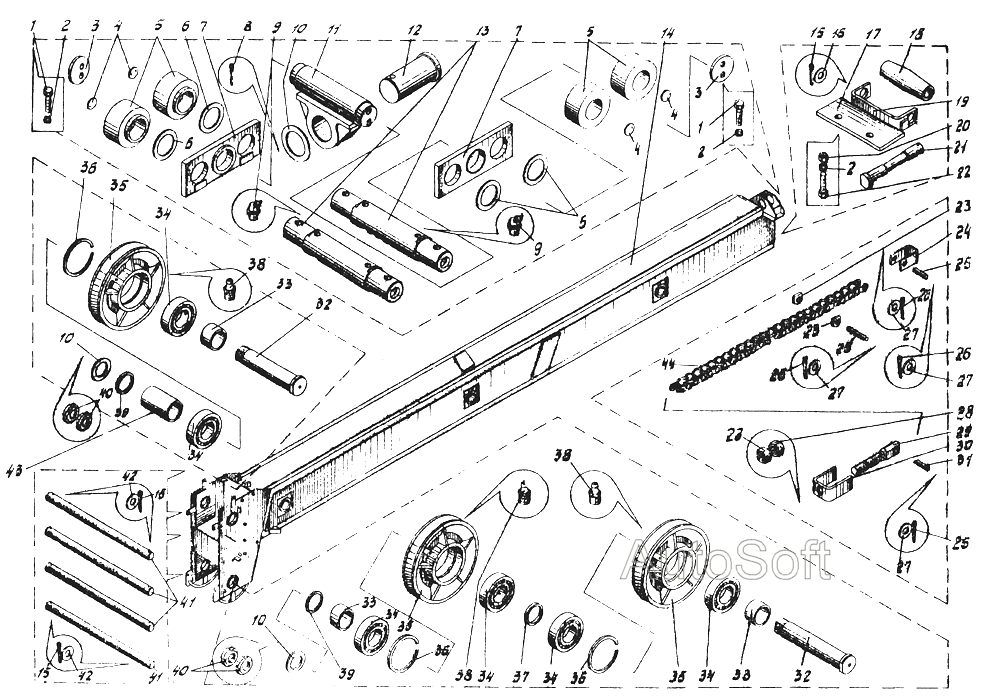

Стрела выдвижная (секция выдвижной стрелы) КС-3576-1.61.100 КС-3576. Каталог 2002г.

Стрела выдвижная (основание выдвижной стрелы) КС-3576-1.61.100 КС-3576 Установка телескопической стрелы КС-3576.63.000 КС-3576

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Стрела выдвижная. Основание выдвижной стрелы

Заводской номер: КС-3576-1.61.100 Количество на модель:
КС-3576-1.61.100
1

Номер детали на чертеже:

1

Болт M8х16.46.019

Заводской номер: ГОСТ 7796-70 Количество на модель: 4
ГОСТ 7796-70
4
2

Номер детали на чертеже:

2

Шайба 4.65Г

Заводской номер: ГОСТ 6402-70 Количество на модель: 6
ГОСТ 6402-70
6
3

Номер детали на чертеже:

3

Шайба упорная 65.019

Заводской номер: CTП 220-25 Количество на модель: 2
CTП 220-25
2
4

Номер детали на чертеже:

4

Заглушка 24.01.019

Заводской номер: ГОСТ 3111-81 Количество на модель: 4
ГОСТ 3111-81
4
5

Номер детали на чертеже:

5

Ролик

Заводской номер: КС-3577.63.115 Количество на модель: 4
КС-3577.63.115
4
6

Номер детали на чертеже:

6

Проставка

Заводской номер: KC-3577.63.113 Количество на модель: 18
KC-3577.63.113
18
7

Номер детали на чертеже:

7

Щека

Заводской номер: КС-3577.63.230 Количество на модель: 2
КС-3577.63.230
2
26

Номер детали на чертеже:

26

Шплинт 1,6x10

Заводской номер: ГОСТ 397-79 Количество на модель: 12
ГОСТ 397-79
12
38

Номер детали на чертеже:

38

Масленка 1.2.Ц6Хр

Заводской номер: ГОСТ 19853-74 Количество на модель: 3
ГОСТ 19853-74
3
10

Номер детали на чертеже:

10

Шайба

Заводской номер: KC-3577.63.129 Количество на модель: 3
KC-3577.63.129
3
11

Номер детали на чертеже:

11

Каретка

Заводской номер: КС-3577.63.240-1 Количество на модель: 1
КС-3577.63.240-1
1
12

Номер детали на чертеже:

12

Ось

Заводской номер: KC-3577.63.109 Количество на модель: 1
KC-3577.63.109
1
13

Номер детали на чертеже:

13

Ось

Заводской номер: КС-3577.63.123 Количество на модель: 2
КС-3577.63.123
2
14

Номер детали на чертеже:

14

Секция стрелы

Заводской номер: KC-3576-1.61.600 Количество на модель: 1
KC-3576-1.61.600
1
16

Номер детали на чертеже:

16

Шайба 4

Заводской номер: ГОСТ 11371-78 Количество на модель: 1
ГОСТ 11371-78
1
17

Номер детали на чертеже:

17

Лист

Заводской номер: KC-3576-1.61.132 Количество на модель: 1
KC-3576-1.61.132
1
18

Номер детали на чертеже:

18

Каток

Заводской номер: KC-3576-1.61.122 Количество на модель: 1
KC-3576-1.61.122
1
19

Номер детали на чертеже:

19

Скоба

Заводской номер: KC-3576-1.61.131 Количество на модель: 1
KC-3576-1.61.131
1
28

Номер детали на чертеже:

28

Гайка M12

Заводской номер: ГОСТ 5915-70 Количество на модель: 2
ГОСТ 5915-70
2
21

Номер детали на чертеже:

21

Ось

Заводской номер: КС-3576-1.61.121 Количество на модель: т
КС-3576-1.61.121
т
22

Номер детали на чертеже:

22

Болт М12х45

Заводской номер: ГОСТ 7798-70 Количество на модель: 2
ГОСТ 7798-70
2
23

Номер детали на чертеже:

23

Ухо

Заводской номер: KC-3576-1.61.691 Количество на модель: 8
KC-3576-1.61.691
8
24

Номер детали на чертеже:

24

Упор

Заводской номер: KC-2572A-1.63.611 Количество на модель: 1
KC-2572A-1.63.611
1
25

Номер детали на чертеже:

25

Ось 5x5x40.03.016

Заводской номер: CTП 0044-02 Количество на модель: 5
CTП 0044-02
5
27

Номер детали на чертеже:

27

Шайба 5.02.019

Заводской номер: ГОСТ 11371-72 Количество на модель: 12
ГОСТ 11371-72
12
29

Номер детали на чертеже:

29

Болт

Заводской номер: KC-2573.61.671 Количество на модель: 1
KC-2573.61.671
1
30

Номер детали на чертеже:

30

Упор

Заводской номер: KC-2573.61.601 Количество на модель: 1
KC-2573.61.601
1
31

Номер детали на чертеже:

31

Ось 5x5x25.03.016

Заводской номер: CTП 0044-01 Количество на модель: 1
CTП 0044-01
1
32

Номер детали на чертеже:

32

Ось

Заводской номер: KC-3576.63.103 Количество на модель: 2
KC-3576.63.103
2
33

Номер детали на чертеже:

33

Втулка

Заводской номер: КС-3577.63.103-04 Количество на модель: 4
КС-3577.63.103-04
4
34

Номер детали на чертеже:

34

Подшипник 60314

Заводской номер: ГОСТ 7242-81 Количество на модель: 6
ГОСТ 7242-81
6
35

Номер детали на чертеже:

35

Блок

Заводской номер: КС-3577.63.271-1 Количество на модель: 3
КС-3577.63.271-1
3
36

Номер детали на чертеже:

36

Кольцо

Заводской номер: КС-3577.63.272 Количество на модель: 3
КС-3577.63.272
3
37

Номер детали на чертеже:

37

Втулка

Заводской номер: KC-2573.63.108 Количество на модель: 1
KC-2573.63.108
1
39

Номер детали на чертеже:

39

Втулка

Заводской номер: KC-3577.63.103-2 Количество на модель: 2
KC-3577.63.103-2
2
40

Номер детали на чертеже:

40

Гайка М60х2.5.019

Заводской номер: ГОСТ 11671-60 Количество на модель: 4
ГОСТ 11671-60
4
41

Номер детали на чертеже:

41

Ось

Заводской номер: KC-3577.63.102 Количество на модель: 4
KC-3577.63.102
4
42

Номер детали на чертеже:

42

Шайба 16.02.019

Заводской номер: ГОСТ 11371-70 Количество на модель: 8
ГОСТ 11371-70
8
43

Номер детали на чертеже:

43

Втулка

Заводской номер: KC-3576.63.104 Количество на модель: 1
KC-3576.63.104
1
44

Номер детали на чертеже:

44

Цепь ПP-15.875.2300-2

Заводской номер: ГОСТ 10947-64 Количество на модель:
ГОСТ 10947-64
