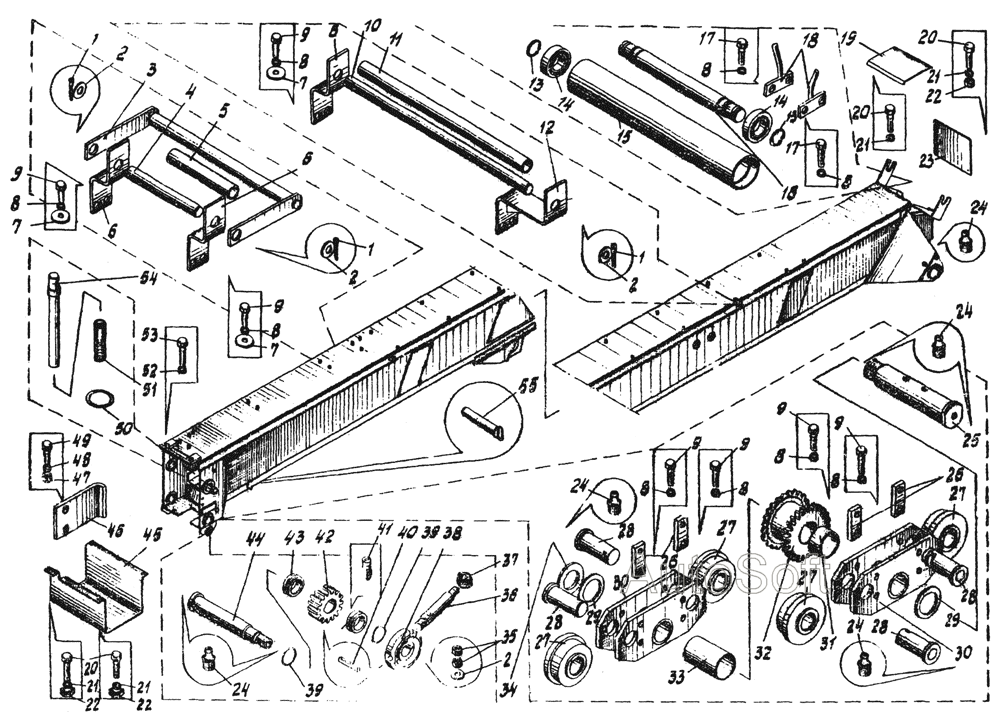

Стрела выдвижная (основание выдвижной стрелы) КС-3576-1.61.100 КС-3576. Каталог 2002г.

Установка выдвижной стрелы КС-3576-1.61.000 КС-3576 Стрела выдвижная (секция выдвижной стрелы) КС-3576-1.61.100 КС-3576

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Стрела выдвижная. Основание выдвижной стрелы

Заводской номер: КС-3576-1.61.100 Количество на модель:
КС-3576-1.61.100
1

Номер детали на чертеже:

1

Шплинт 1,6x10

Заводской номер: ГОСТ 397-79 Количество на модель: 16
ГОСТ 397-79
16
50

Номер детали на чертеже:

50

Шайба 4

Заводской номер: ГОСТ 11371-78 Количество на модель: 1
ГОСТ 11371-78
1
3

Номер детали на чертеже:

3

Ограничитель

Заводской номер: КС-3577.63.260 Количество на модель: 1
КС-3577.63.260
1
4

Номер детали на чертеже:

4

Ось

Заводской номер: KC-3677.63.128 Количество на модель: 1
KC-3677.63.128
1
5

Номер детали на чертеже:

5

Труба

Заводской номер: KC-3577.63.122 Количество на модель: 1
KC-3577.63.122
1
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: KC-3577.63.127 Количество на модель: 4
KC-3577.63.127
4
48

Номер детали на чертеже:

48

Шайба 4.65Г

Заводской номер: ГОСТ 6402-70 Количество на модель: 2
ГОСТ 6402-70
2
20

Номер детали на чертеже:

20

Болт М12х45

Заводской номер: ГОСТ 7798-70 Количество на модель: 10
ГОСТ 7798-70
10
10

Номер детали на чертеже:

10

Ось

Заводской номер: KC-3577.63.121 Количество на модель: 2
KC-3577.63.121
2
11

Номер детали на чертеже:

11

Труба

Заводской номер: KC-3577.63.124 Количество на модель: 2
KC-3577.63.124
2
12

Номер детали на чертеже:

12

Кронштейн

Заводской номер: KC-3577.63.140 Количество на модель: 2
KC-3577.63.140
2
13

Номер детали на чертеже:

13

Кольцо В35

Заводской номер: ГОСТ 13942-80 Количество на модель: 2
ГОСТ 13942-80
2
14

Номер детали на чертеже:

14

Подшипник 60207

Заводской номер: ГОСТ-7242-81 Количество на модель: 2
ГОСТ-7242-81
2
15

Номер детали на чертеже:

15

Ролик

Заводской номер: КС-3577.63.182 Количество на модель: 1
КС-3577.63.182
1
16

Номер детали на чертеже:

16

Ось

Заводской номер: KC-3577.63.181 Количество на модель: 1
KC-3577.63.181
1
17

Номер детали на чертеже:

17

Болт M12x25.46.019

Заводской номер: Болт M12x25.46.019 Количество на модель: 4
Болт M12x25.46.019
4
18

Номер детали на чертеже:

18

Ограничитель

Заводской номер: У2.08.63.010 Количество на модель: 2
У2.08.63.010
2
19

Номер детали на чертеже:

19

Лист

Заводской номер: KС-3576-1.61.107 Количество на модель: 1
KС-3576-1.61.107
1
21

Номер детали на чертеже:

21

Шайба 6.65Г.019

Заводской номер: ГОСТ 6302-70 Количество на модель: 10
ГОСТ 6302-70
10
22

Номер детали на чертеже:

22

Гайка М6.5.019

Заводской номер: Гайка М6.5.019 Количество на модель: 8
Гайка М6.5.019
8
23

Номер детали на чертеже:

23

Лист

Заводской номер: КС-3576-1.61.108 Количество на модель: 1
КС-3576-1.61.108
1
24

Номер детали на чертеже:

24

Масленка 1.2.Ц6Хр

Заводской номер: ГОСТ 19853-74 Количество на модель: 7
ГОСТ 19853-74
7
25

Номер детали на чертеже:

25

Ось

Заводской номер: КС-3577.63.111 Количество на модель: 1
КС-3577.63.111
1
26

Номер детали на чертеже:

26

Оседержатель 40-60

Заводской номер: ОСТ 22-124-71 Количество на модель: 2x2
ОСТ 22-124-71
2x2
27

Номер детали на чертеже:

27

Ролик

Заводской номер: KC-3577.63.152 Количество на модель: 2x2
KC-3577.63.152
2x2
28

Номер детали на чертеже:

28

Ось

Заводской номер: KC-3577.63.151 Количество на модель: 2x2
KC-3577.63.151
2x2
29

Номер детали на чертеже:

29

Проставка

Заводской номер: КС-3577.63.113 Количество на модель: 18
КС-3577.63.113
18
30

Номер детали на чертеже:

30

Кронштейн

Заводской номер: КС-3577.63.160 Количество на модель: 1х2
КС-3577.63.160
1х2
31

Номер детали на чертеже:

31

Труба

Заводской номер: КС-3576-1.61.104 Количество на модель: 1
КС-3576-1.61.104
1
32

Номер детали на чертеже:

32

Венец зубчатый

Заводской номер: KС-3576-1.61.101 Количество на модель: 1
KС-3576-1.61.101
1
33

Номер детали на чертеже:

33

Труба

Заводской номер: KC-3576-1.61.104-01 Количество на модель: 1
KC-3576-1.61.104-01
1
35

Номер детали на чертеже:

35

Гайка М6

Заводской номер: ГОСТ 5916-70 Количество на модель: 2
ГОСТ 5916-70
2
36

Номер детали на чертеже:

36

Рычаг

Заводской номер: KC-3576-1.61.152 Количество на модель: 3
KC-3576-1.61.152
3
37

Номер детали на чертеже:

37

Ручка 40

Заводской номер: СТП 024-03 Количество на модель: 3
СТП 024-03
3
38

Номер детали на чертеже:

38

Ступица

Заводской номер: КС-3576-1.61.151 Количество на модель: 1
КС-3576-1.61.151
1
39

Номер детали на чертеже:

39

Кольцо 48-016

Заводской номер: ГОСТ 2833-70 Количество на модель: 2
ГОСТ 2833-70
2
40

Номер детали на чертеже:

40

Шпонка 8x7x36

Заводской номер: ГОСТ 23360-78 Количество на модель: 2
ГОСТ 23360-78
2
41

Номер детали на чертеже:

41

Винт М4х8.46.016

Заводской номер: ГОСТ 1476-75 Количество на модель: 2
ГОСТ 1476-75
2
42

Номер детали на чертеже:

42

Шестерня

Заводской номер: КС-3576-1.61.102 Количество на модель: 1
КС-3576-1.61.102
1
43

Номер детали на чертеже:

43

Кольцо 30-016

Заводской номер: ГОСТ 2832-70 Количество на модель: 2
ГОСТ 2832-70
2
44

Номер детали на чертеже:

44

Ось

Заводской номер: КС-3576-1.61.103 Количество на модель: 1
КС-3576-1.61.103
1
45

Номер детали на чертеже:

45

Ограждение

Заводской номер: KC-3576-1.61.105 Количество на модель: 1
KC-3576-1.61.105
1
46

Номер детали на чертеже:

46

Упор

Заводской номер: КС-3576-1.61.106 Количество на модель: 1
КС-3576-1.61.106
1
47

Номер детали на чертеже:

47

Гайка M10.5.019

Заводской номер: ГОСТ 5915-70 Количество на модель: 2
ГОСТ 5915-70
2
51

Номер детали на чертеже:

51

Пружина

Заводской номер: КС-3577.38.123 Количество на модель: 1
КС-3577.38.123
1
53

Номер детали на чертеже:

53

Болт M8х16.46.019

Заводской номер: ГОСТ 7796-70 Количество на модель: 2
ГОСТ 7796-70
2
54

Номер детали на чертеже:

54

Стержень

Заводской номер: KC-3577.38.121 Количество на модель: 1
KC-3577.38.121
1
55

Номер детали на чертеже:

55

Фиксатор

Заводской номер: КС-3576-1.61.140 Количество на модель: 1
КС-3576-1.61.140
1
