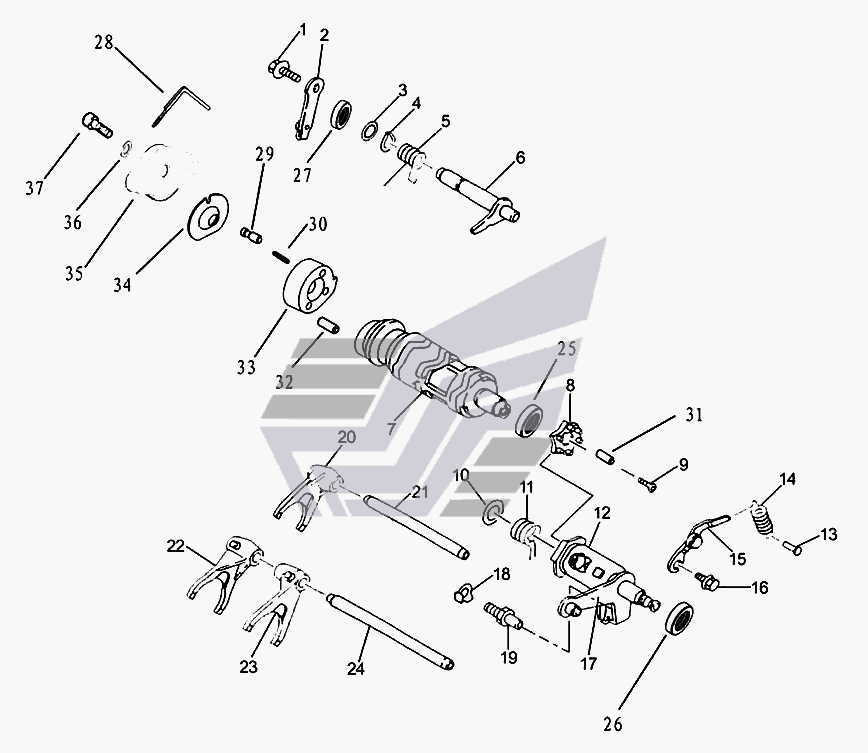

Механизм переключения передач Jianshe JS400 ATV-2. Каталог 2005г.

Сцепление Jianshe JS400 ATV-2 Коробка передач Jianshe JS400 ATV-2

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Болт M6х12-ZN5.D GB/T 5789

Заводской номер: [Болт M6х12-ZN5.D GB/T 5789] Количество на модель: 1

[Болт M6х12-ZN5.D GB/T 5789]

1

2

Номер детали на чертеже:

2

Рычаг включения заднего хода

Заводской номер: F3-500402-0 Количество на модель: 1

F3-500402-0

1

3

Номер детали на чертеже:

3

Шайба

Заводской номер: F3-500401-0 Количество на модель: 1

F3-500401-0

1

4

Номер детали на чертеже:

4

Стопорное кольцо 12 GB/T 894.2-86

Заводской номер: [Стопорное кольцо 12 GB/T 894.2-86] Количество на модель: 1

[Стопорное кольцо 12 GB/T 894.2-86]

1

5

Номер детали на чертеже:

5

Пружина

Заводской номер: F3-500701-0 Количество на модель: 1

F3-500701-0

1

6

Номер детали на чертеже:

6

Перемещающая скоба

Заводской номер: F3-501000-0 Количество на модель: 1

F3-501000-0

1

7

Номер детали на чертеже:

7

Кулачок перемещения

Заводской номер: F3-540201-0 Количество на модель: 1

F3-540201-0

1

8

Номер детали на чертеже:

8

Сегмент кулачка перемещения

Заводской номер: F3-500751-0 Количество на модель: 1

F3-500751-0

1

9

Номер детали на чертеже:

9

Болт M6х20-ZN5.D GB/T 819.1-88

Заводской номер: [Болт M6х20-ZN5.D GB/T 819.1-88] Количество на модель: 1

[Болт M6х20-ZN5.D GB/T 819.1-88]

1

10

Номер детали на чертеже:

10

Шайба

Заводской номер: F3-500404-0 Количество на модель: 1

F3-500404-0

1

11

Номер детали на чертеже:

11

Пружина

Заводской номер: F3-550702-0 Количество на модель: 1

F3-550702-0

1

12

Номер детали на чертеже:

12

Вал перемещения

Заводской номер: F3-530000-0 Количество на модель: 1

F3-530000-0

1

13

Номер детали на чертеже:

13

Стержень пружины

Заводской номер: CY80.01-69 Количество на модель: 1

CY80.01-69

1

14

Номер детали на чертеже:

14

Возвратная пружина

Заводской номер: F3-500703-0 Количество на модель: 1

F3-500703-0

1

15

Номер детали на чертеже:

15

Блокировочный рычаг

Заводской номер: F3-560000-0 Количество на модель: 1

F3-560000-0

1

16

Номер детали на чертеже:

16

Болт

Заводской номер: F3-500851-0 Количество на модель: 1

F3-500851-0

1

17

Номер детали на чертеже:

17

Рычаг переключения в сборе

Заводской номер: F3-550000-0 Количество на модель: 1

F3-550000-0

1

18

Номер детали на чертеже:

18

Пружина

Заводской номер: F3-500408-0 Количество на модель: 1

F3-500408-0

1

19

Номер детали на чертеже:

19

Штифт

Заводской номер: F3-500852-0 Количество на модель: 1

F3-500852-0

1

20

Номер детали на чертеже:

20

Вилка переключения 2

Заводской номер: F3-500302-0 Количество на модель: 1

F3-500302-0

1

21

Номер детали на чертеже:

21

Короткая ось вилки

Заводской номер: F3-500002-0 Количество на модель: 1

F3-500002-0

1

22

Номер детали на чертеже:

22

Вилка переключения 3 (правая)

Заводской номер: F3-500303-0 Количество на модель: 1

F3-500303-0

1

23

Номер детали на чертеже:

23

Вилка переключения 1 (левая)

Заводской номер: F3-500301-0 Количество на модель: 1

F3-500301-0

1

24

Номер детали на чертеже:

24

Длинная ось вилки

Заводской номер: F3-500001-0 Количество на модель: 1

F3-500001-0

1

25

Номер детали на чертеже:

25

Подшипник GB/T276-94

Заводской номер: 6003 Количество на модель: 1

6003

1

26

Номер детали на чертеже:

26

Уплотнительная манжета

Заводской номер: FG-505000-0 Количество на модель: 1

FG-505000-0

1

27

Номер детали на чертеже:

27

Уплотнительная манжета

Заводской номер: ZA1-402000-0 Количество на модель: 1

ZA1-402000-0

1

28

Номер детали на чертеже:

28

Нажимной стержень

Заводской номер: F3-500406-0 Количество на модель: 2

F3-500406-0

2

29

Номер детали на чертеже:

29

Контактный штифт

Заводской номер: F3-540851-0 Количество на модель: 1

F3-540851-0

1

30

Номер детали на чертеже:

30

Пружина

Заводской номер: F3-540701-0 Количество на модель: 1

F3-540701-0

1

31

Номер детали на чертеже:

31

Штифт звездочки

Заводской номер: F3-540001-0 Количество на модель: 1

F3-540001-0

1

32

Номер детали на чертеже:

32

Штифт кулачка

Заводской номер: F3-540002-0 Количество на модель: 1

F3-540002-0

1

33

Номер детали на чертеже:

33

Кулачок

Заводской номер: F3-540751-0 Количество на модель: 1

F3-540751-0

1

34

Номер детали на чертеже:

34

Кольцо

Заводской номер: F3-540401-0 Количество на модель: 1

F3-540401-0

1

35

Номер детали на чертеже:

35

Фланец

Заводской номер: F3-D70000-0 Количество на модель: 1

F3-D70000-0

1

36

Номер детали на чертеже:

36

Шайба 6-ZN8.D GB/T97.1-85

Заводской номер: [Шайба 6-ZN8.D GB/T97.1-85] Количество на модель: 1

[Шайба 6-ZN8.D GB/T97.1-85]

1

37

Номер детали на чертеже:

37

Винт M6х16-ZN5.D GB/T70.1-85

Заводской номер: [Винт M6х16-ZN5.D GB/T70.1-85] Количество на модель: 1

[Винт M6х16-ZN5.D GB/T70.1-85]

1
