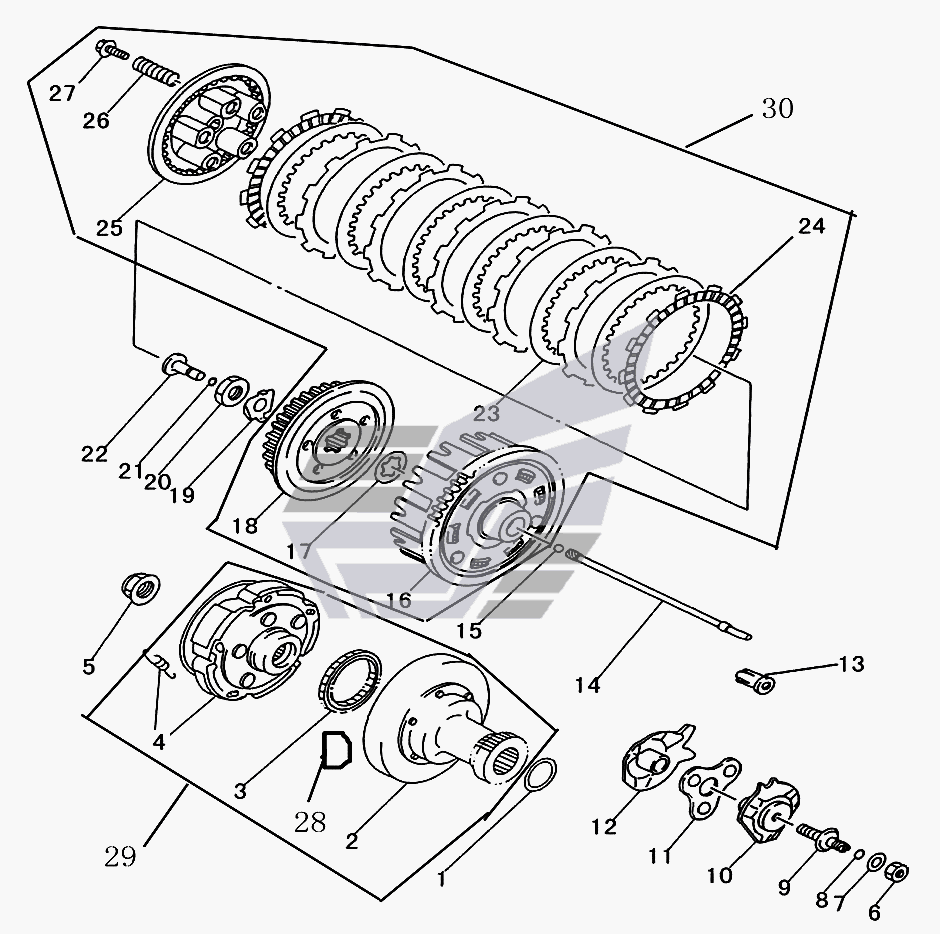

Сцепление Jianshe JS400 ATV-2. Каталог 2005г.

Смазочно-охлаждающий механизм Jianshe JS400 ATV-2 Механизм переключения передач Jianshe JS400 ATV-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Основная шайба сцепления

Заводской номер: F3-400401-0 Количество на модель: 1
F3-400401-0
1
2

Номер детали на чертеже:

2

Основной корпус сцепления в сборе

Заводской номер: F3-411000-0 Количество на модель: 1
F3-411000-0
1
3

Номер детали на чертеже:

3

Втулка сцепления

Заводской номер: F3-413000-0 Количество на модель: 1
F3-413000-0
1
4

Номер детали на чертеже:

4

Главный корпус сцепления

Заводской номер: F3-414000-0 Количество на модель: 1
F3-414000-0
1
5

Номер детали на чертеже:

5

Гайка

Заводской номер: F3-400851-0 Количество на модель: 1
F3-400851-0
1
6

Номер детали на чертеже:

6

Гайка M8-ZN5.D GB6170-86

Заводской номер: [Гайка M8-ZN5.D GB6170-86] Количество на модель: 1
[Гайка M8-ZN5.D GB6170-86]
1
7

Номер детали на чертеже:

7

Шайба 8-ZN8.D GB/T 97.1-85

Заводской номер: [Шайба 8-ZN8.D GB/T 97.1-85] Количество на модель: 1
[Шайба 8-ZN8.D GB/T 97.1-85]
1
8

Номер детали на чертеже:

8

Кольцо

Заводской номер: FG-400601-0 Количество на модель: 1
FG-400601-0
1
9

Номер детали на чертеже:

9

Регулировочный винт сцепления

Заводской номер: F3-400852-0 Количество на модель: 1
F3-400852-0
1
10

Номер детали на чертеже:

10

Нижняя пластина кулачка в сборе

Заводской номер: F3-404000-0 Количество на модель: 1
F3-404000-0
1
11

Номер детали на чертеже:

11

Скоба

Заводской номер: F3-403000-0 Количество на модель: 1
F3-403000-0
1
12

Номер детали на чертеже:

12

Верхняя пластина кулачка в сборе

Заводской номер: F3-402000-0 Количество на модель: 1
F3-402000-0
1
13

Номер детали на чертеже:

13

Вспомогательная втулка

Заводской номер: F3-400501-0 Количество на модель: 1
F3-400501-0
1
14

Номер детали на чертеже:

14

Стержень-толкатель

Заводской номер: F3-401000-0 Количество на модель: 1
F3-401000-0
1
15

Номер детали на чертеже:

15

Стальной шарик 8.731 G100 b GB/T 308-89

Заводской номер: [Стальной шарик 8.731 G100 b GB/T 308-89] Количество на модель: 1
[Стальной шарик 8.731 G100 b GB/T 308-89]
1
16

Номер детали на чертеже:

16

Шестерня сцепления в сборе

Заводской номер: F3-421000-0 Количество на модель: 1
F3-421000-0
1
17

Номер детали на чертеже:

17

Шайба со шлицами

Заводской номер: F3-420402-0 Количество на модель: 1
F3-420402-0
1
18

Номер детали на чертеже:

18

Узел сцепления в сборе

Заводской номер: F3-423000-0 Количество на модель: 1
F3-423000-0
1
19

Номер детали на чертеже:

19

Контровочная шайба

Заводской номер: F3-400402-0 Количество на модель: 1
F3-400402-0
1
20

Номер детали на чертеже:

20

Гайка

Заводской номер: F3-200851-0 Количество на модель: 1
F3-200851-0
1
21

Номер детали на чертеже:

21

Кольцо

Заводской номер: F3-400601-0 Количество на модель: 1
F3-400601-0
1
22

Номер детали на чертеже:

22

Толкатель

Заводской номер: F3-400301-0 Количество на модель: 1
F3-400301-0
1
23

Номер детали на чертеже:

23

Диск сцепления

Заводской номер: F3-420401-0 Количество на модель: 1
F3-420401-0
1
24

Номер детали на чертеже:

24

Фрикционный диск

Заводской номер: F3-422000-0 Количество на модель: 1
F3-422000-0
1
25

Номер детали на чертеже:

25

Нажимной диск

Заводской номер: F3-420201-0 Количество на модель: 1
F3-420201-0
1
26

Номер детали на чертеже:

26

Пружина сцепления

Заводской номер: F3-420701-0 Количество на модель: 1
F3-420701-0
1
27

Номер детали на чертеже:

27

Болт с шайбой

Заводской номер: F3-424000-0 Количество на модель: 1
F3-424000-0
1
28

Номер детали на чертеже:

28

Игольчатый подшипник

Заводской номер: F3-412000-0 Количество на модель: 1
F3-412000-0
1
29

Номер детали на чертеже:

29

Основные узлы сцепления в сборе

Заводской номер: F3-410000-0 Количество на модель: 1
F3-410000-0
1
30

Номер детали на чертеже:

30

Вспомогательные узлы сцепления в сборе

Заводской номер: F3-420000-0 Количество на модель: 1
F3-420000-0
1
