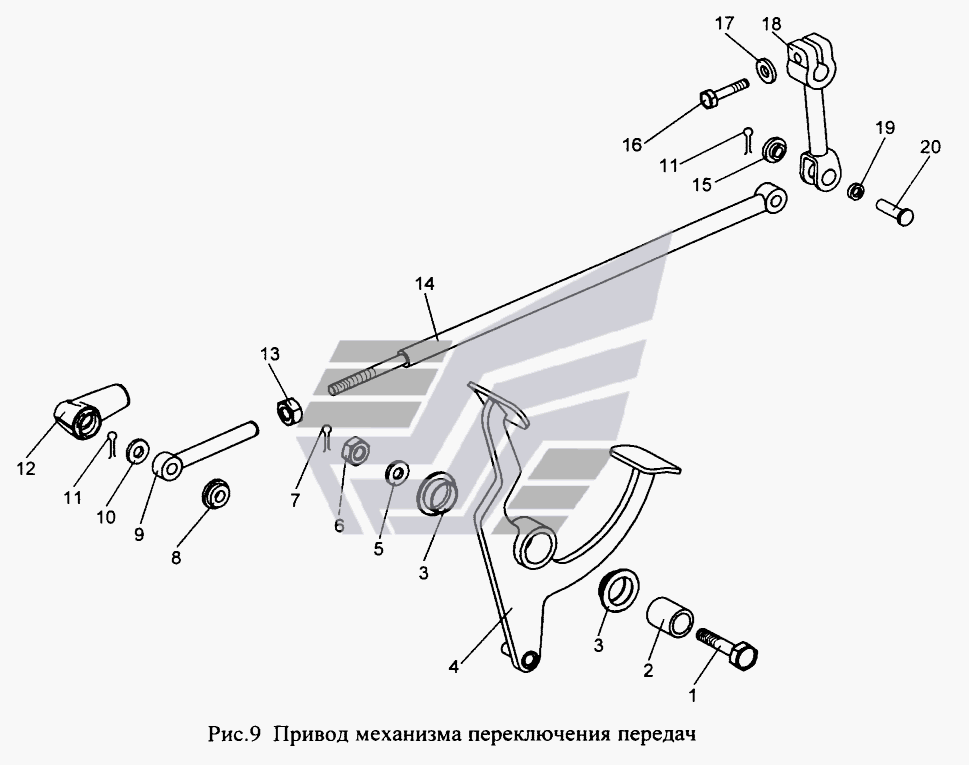

Привод механизма переключения передач ИЖ-6.113-05 "Юнкер". Каталог 2002г.

Механизм переключения передач ИЖ-6.113-05 "Юнкер" Рама мотоцикла ИЖ-6.113-05 "Юнкер"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 6.113-3504017-10 Количество на модель: 1
6.113-3504017-10
1
2

Номер детали на чертеже:

2

Втулка

Заводской номер: 6.113-3504015-10 Количество на модель: 1
6.113-3504015-10
1
3

Номер детали на чертеже:

3

Втулка

Заводской номер: 6.113-3504013-10 Количество на модель: 2
6.113-3504013-10
2
4

Номер детали на чертеже:

4

Рычаг переключения

Заводской номер: 6.113-3504020-20 Количество на модель: 1
6.113-3504020-20
1
5

Номер детали на чертеже:

5

Шайба плоская (d=10,5, D=20, t=2,0)

Заводской номер: ИЖШБ-405 Количество на модель: 1
ИЖШБ-405
1
6

Номер детали на чертеже:

6

Гайка М10-6Н

Заводской номер: ИЖГ-406 Количество на модель: 1
ИЖГ-406
1
7

Номер детали на чертеже:

7

Шплинт (d=2,5, l=20)

Заводской номер: ИЖШПЛ-402 Количество на модель: 1
ИЖШПЛ-402
1
8

Номер детали на чертеже:

8

Втулка

Заводской номер: 6.113-3504028-20 Количество на модель: 1
6.113-3504028-20
1
9

Номер детали на чертеже:

9

Муфта

Заводской номер: 6.113-3504070-20 Количество на модель: 1
6.113-3504070-20
1
10

Номер детали на чертеже:

10

Шайба плоская (d=8,4, D=16, t=1,6)

Заводской номер: ИЖШБ-404 Количество на модель: 1
ИЖШБ-404
1
11

Номер детали на чертеже:

11

Шплинт (d=3,2, l=20)

Заводской номер: ИЖШПЛ-403 Количество на модель: 2
ИЖШПЛ-403
2
12

Номер детали на чертеже:

12

Чехол главного цилиндра

Заводской номер: 7.109-3505135 Количество на модель: 1
7.109-3505135
1
13

Номер детали на чертеже:

13

Гайка М8-6Н

Заводской номер: ИЖГ-403 Количество на модель: 1
ИЖГ-403
1
14

Номер детали на чертеже:

14

Муфта длинная

Заводской номер: 6.113-3504040-20 Количество на модель: 1
6.113-3504040-20
1
15

Номер детали на чертеже:

15

Втулка

Заводской номер: 6.113-3504025-20 Количество на модель: 1
6.113-3504025-20
1
16

Номер детали на чертеже:

16

Болт М6-6gх20

Заводской номер: ИЖБ-403 Количество на модель: 1
ИЖБ-403
1
17

Номер детали на чертеже:

17

Шайба 6

Заводской номер: ИЖШГ-403 Количество на модель: 1
ИЖШГ-403
1
18

Номер детали на чертеже:

18

Рычаг тормоза

Заводской номер: ИЖК15.4-21-1 Количество на модель: 1
ИЖК15.4-21-1
1
19

Номер детали на чертеже:

19

Кольцо уплотнительное

Заводской номер: 7.109-2905689 Количество на модель: 1
7.109-2905689
1
20

Номер детали на чертеже:

20

Палец

Заводской номер: 6.113-3504026-20 Количество на модель: 1
6.113-3504026-20
1
