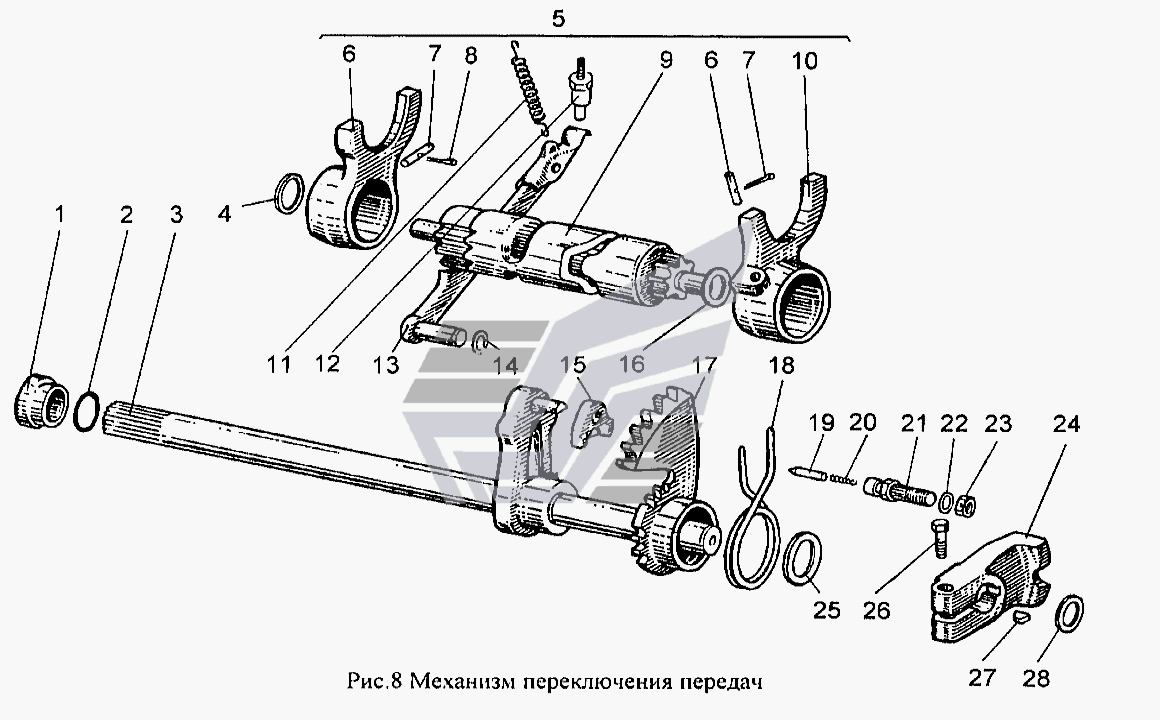

Механизм переключения передач ИЖ-6.113-05 "Юнкер". Каталог 2002г.

Коробка передач ИЖ-6.113-05 "Юнкер" Привод механизма переключения передач ИЖ-6.113-05 "Юнкер"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Втулка

Заводской номер: ИЖ-Ю3.1-170 Количество на модель: 1
ИЖ-Ю3.1-170
1
2

Номер детали на чертеже:

2

Кольцо уплотнительное (d=13,7, D=17,7, B=2)

Заводской номер: ИЖП2.1-421 Количество на модель: 1
ИЖП2.1-421
1
3

Номер детали на чертеже:

3

Вал механизма переключения передач

Заводской номер: ИЖ-Ю.СБ.1-38 Количество на модель: 1
ИЖ-Ю.СБ.1-38
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: ИЖШБ-49 Количество на модель: 2
ИЖШБ-49
2
4

Номер детали на чертеже:

4

Шайба

Заводской номер: ИЖШБ-49-1 Количество на модель: 1
ИЖШБ-49-1
1
5

Номер детали на чертеже:

5

Вал червячный в сборе

Заводской номер: ИЖ-Ю4.СБ.1-40 Количество на модель: 1
ИЖ-Ю4.СБ.1-40
1
6

Номер детали на чертеже:

6

Вилка переключений I и III передач

Заводской номер: ИЖ-Ю3.1-96 Количество на модель: 1
ИЖ-Ю3.1-96
1
7

Номер детали на чертеже:

7

Штифт

Заводской номер: 9.604-1803054 Количество на модель: 2
9.604-1803054
2
8

Номер детали на чертеже:

8

Шплинт ОСТ37.001.171-81

Заводской номер: 2.5х20-0,01 Количество на модель: 2
2.5х20-0,01
2
9

Номер детали на чертеже:

9

Вал червячный

Заводской номер: ИЖ-Ю4.1-95 Количество на модель: 1
ИЖ-Ю4.1-95
1
10

Номер детали на чертеже:

10

Вилка II и IV передачи

Заводской номер: ИЖ-Ю3.1-131 Количество на модель: 1
ИЖ-Ю3.1-131
1
11

Номер детали на чертеже:

11

Пружина

Заводской номер: ИЖ49.1-36 Количество на модель: 1
ИЖ49.1-36
1
12

Номер детали на чертеже:

12

Контакт нейтрали

Заводской номер: ИЖП4.СБ.1-33 Количество на модель: 1
ИЖП4.СБ.1-33
1
13

Номер детали на чертеже:

13

Фиксатор в сборе

Заводской номер: ИЖ-Ю2.СБ.1-48-10 Количество на модель: 1
ИЖ-Ю2.СБ.1-48-10
1
14

Номер детали на чертеже:

14

Кольцо стопорное

Заводской номер: ИЖ-Ю.1-60-1 Количество на модель: 1
ИЖ-Ю.1-60-1
1
15

Номер детали на чертеже:

15

Анкер переключения передач

Заводской номер: ИЖ-Ю.1-82 Количество на модель: 1
ИЖ-Ю.1-82
1
16

Номер детали на чертеже:

16

Шайба

Заводской номер: ИЖШБ-23 Количество на модель: 1
ИЖШБ-23
1
17

Номер детали на чертеже:

17

Сектор переключения передач

Заводской номер: ИЖ-Ю.1-80-2 Количество на модель: 1
ИЖ-Ю.1-80-2
1
18

Номер детали на чертеже:

18

Пружина механизма переключения передач

Заводской номер: ИЖ-Ю.1-81 Количество на модель: 1
ИЖ-Ю.1-81
1
19

Номер детали на чертеже:

19

Стопор анкера

Заводской номер: ИЖ-Ю.1-86 Количество на модель: 1
ИЖ-Ю.1-86
1
20

Номер детали на чертеже:

20

Пружина стопорная анкера

Заводской номер: ИЖ-Ю.1-88 Количество на модель: 1
ИЖ-Ю.1-88
1
21

Номер детали на чертеже:

21

Упор анкера

Заводской номер: ИЖ-Ю.1-87 Количество на модель: 1
ИЖ-Ю.1-87
1
22

Номер детали на чертеже:

22

Шайба стопорная

Заводской номер: ИЖ-Ю3.1-184 Количество на модель: 1
ИЖ-Ю3.1-184
1
23

Номер детали на чертеже:

23

Гайка М10-6Н

Заводской номер: ИЖГ-103 Количество на модель: 1
ИЖГ-103
1
24

Номер детали на чертеже:

24

Кулачок автомата

Заводской номер: ИЖ-Ю3.1-63-2 Количество на модель: 1
ИЖ-Ю3.1-63-2
1
25

Номер детали на чертеже:

25

Шайба

Заводской номер: ИЖ-Ю4.1-178 Количество на модель: 1
ИЖ-Ю4.1-178
1
26

Номер детали на чертеже:

26

Болт ОСТ37.001.123-75

Заводской номер: М10-6gх28 Количество на модель: 1
М10-6gх28
1
27

Номер детали на чертеже:

27

Шпонка сегментная

Заводской номер: ИЖШП-1 Количество на модель: 1
ИЖШП-1
1
28

Номер детали на чертеже:

28

Шайба

Заводской номер: ИЖ-Ю3.1-159 Количество на модель: 1
ИЖ-Ю3.1-159
1
