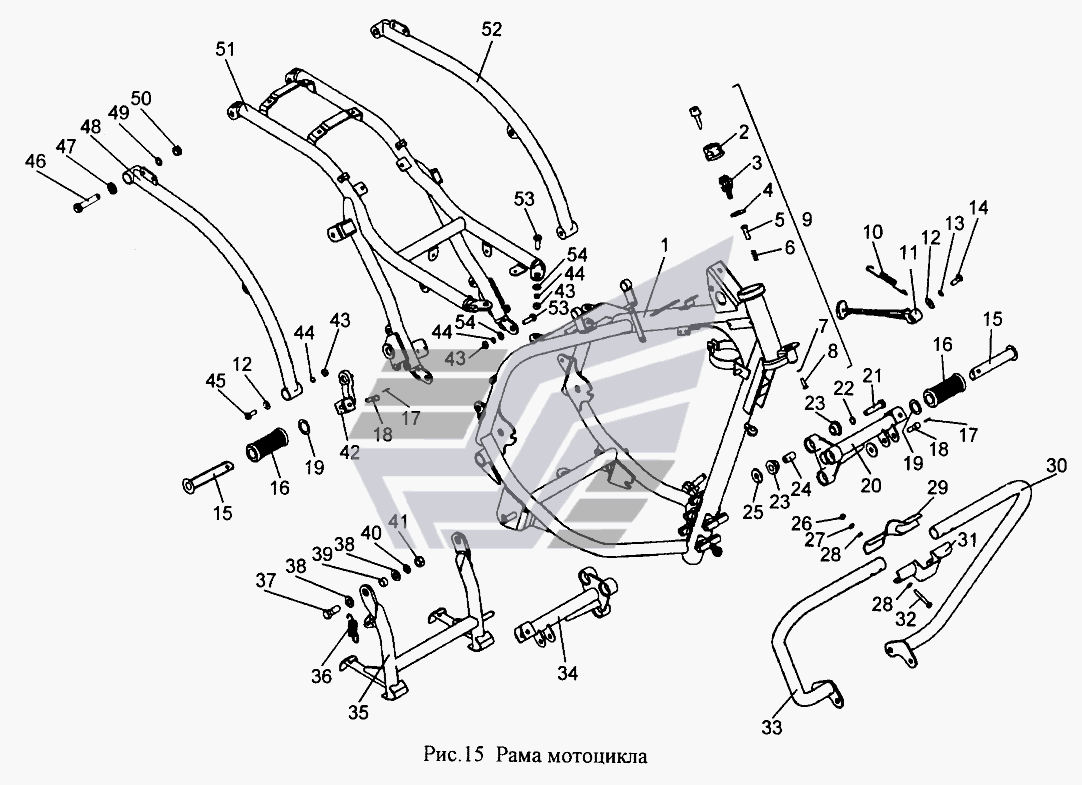

Рама мотоцикла ИЖ-6.113-05 "Юнкер". Каталог 2002г.

Привод механизма переключения передач ИЖ-6.113-05 "Юнкер" Подвеска передняя с пневморегулированием, демпфер руля ИЖ-6.113-05 "Юнкер"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама силовая

Заводской номер: 6.113-2801010-20 Количество на модель: 1
6.113-2801010-20
1
2

Номер детали на чертеже:

2

Корпус

Заводской номер: ИЖП3-3704087-01 Количество на модель: 1
ИЖП3-3704087-01
1
3

Номер детали на чертеже:

3

Замок в сборе

Заводской номер: ИЖП3-3704010-01СБ Количество на модель: 1
ИЖП3-3704010-01СБ
1
4

Номер детали на чертеже:

4

Планка

Заводской номер: ИЖП3-3704085 Количество на модель: 1
ИЖП3-3704085
1
5

Номер детали на чертеже:

5

Штырь

Заводской номер: ИЖП3-3704084 Количество на модель: 1
ИЖП3-3704084
1
6

Номер детали на чертеже:

6

Пружина

Заводской номер: ИЖП3-3704086 Количество на модель: 1
ИЖП3-3704086
1
7

Номер детали на чертеже:

7

Шайба 6

Заводской номер: [Шайба 6] Количество на модель: 2
[Шайба 6]
2
8

Номер детали на чертеже:

8

Болт М6-6gх13

Заводской номер: ИЖП3-3704088 Количество на модель: 2
ИЖП3-3704088
2
9

Номер детали на чертеже:

9

Замок

Заводской номер: ИЖП3.СБ.2-55 Количество на модель: 1
ИЖП3.СБ.2-55
1
10

Номер детали на чертеже:

10

Пружина бокового упора

Заводской номер: ИЖП2.2-53 Количество на модель: 1
ИЖП2.2-53
1
11

Номер детали на чертеже:

11

Упор боковой

Заводской номер: 6.113-2801100-10 Количество на модель: 1
6.113-2801100-10
1
12

Номер детали на чертеже:

12

Шайба 8

Заводской номер: ИЖШБ-407 Количество на модель: 3
ИЖШБ-407
3
13

Номер детали на чертеже:

13

Шайба 8

Заводской номер: [Шайба 8] Количество на модель: 1
[Шайба 8]
1
14

Номер детали на чертеже:

14

Болт с шестигранной головкой (d=М8х1, S=12, l=20)

Заводской номер: ИЖБ-407 Количество на модель: 1
ИЖБ-407
1
15

Номер детали на чертеже:

15

Труба в сборе

Заводской номер: ИЖП3.СБ.2-51-1 Количество на модель: 4
ИЖП3.СБ.2-51-1
4
16

Номер детали на чертеже:

16

Валик (d=21, D=40, B=95)

Заводской номер: ИЖП4.2-10 Количество на модель: 4
ИЖП4.2-10
4
17

Номер детали на чертеже:

17

Шплинт (d=2, l=12)

Заводской номер: ИЖШПЛ-401 Количество на модель: 4
ИЖШПЛ-401
4
18

Номер детали на чертеже:

18

Ось

Заводской номер: ИЖП4.2-9-1 Количество на модель: 4
ИЖП4.2-9-1
4
19

Номер детали на чертеже:

19

Шайба

Заводской номер: ИЖП4.2-8 Количество на модель: 4
ИЖП4.2-8
4
20

Номер детали на чертеже:

20

Кронштейн подножки передней

Заводской номер: 6.113-5114011-10 Количество на модель: 1
6.113-5114011-10
1
21

Номер детали на чертеже:

21

Болт с шестигранной головкой (d=М10, S=14, l=45)

Заводской номер: ИЖБ-416 Количество на модель: 6
ИЖБ-416
6
22

Номер детали на чертеже:

22

Шайба 10

Заводской номер: ИЖШГ-405 Количество на модель: 6
ИЖШГ-405
6
23

Номер детали на чертеже:

23

Втулка

Заводской номер: ИЖПС.3-29-1 Количество на модель: 12
ИЖПС.3-29-1
12
24

Номер детали на чертеже:

24

Втулка

Заводской номер: 6.113-3504029-20 Количество на модель: 6
6.113-3504029-20
6
25

Номер детали на чертеже:

25

Шайба

Заводской номер: ИЖПС.0-3-1 Количество на модель: 8
ИЖПС.0-3-1
8
26

Номер детали на чертеже:

26

Гайка М7-6Н

Заводской номер: ИЖГ-402 Количество на модель: 4
ИЖГ-402
4
27

Номер детали на чертеже:

27

Шайба 7

Заводской номер: ИЖШГ-407 Количество на модель: 4
ИЖШГ-407
4
28

Номер детали на чертеже:

28

Шайба 7

Заводской номер: ИЖШБ-408 Количество на модель: 8
ИЖШБ-408
8
29

Номер детали на чертеже:

29

Кронштейн

Заводской номер: 6.113-8217014-10 Количество на модель: 1
6.113-8217014-10
1
30

Номер детали на чертеже:

30

Дуга безопасности

Заводской номер: 6.113-8217011-20 Количество на модель: 1
6.113-8217011-20
1
31

Номер детали на чертеже:

31

Кронштейн

Заводской номер: 6.113-8217015-20 Количество на модель: 1
6.113-8217015-20
1
32

Номер детали на чертеже:

32

Болт М7-6gх42

Заводской номер: ИЖБ-405 Количество на модель: 4
ИЖБ-405
4
33

Номер детали на чертеже:

33

Дуга безопасности

Заводской номер: 6.113-8217010-20 Количество на модель: 1
6.113-8217010-20
1
34

Номер детали на чертеже:

34

Кронштейн подножки передней

Заводской номер: 6.113-5114010-10 Количество на модель: 1
6.113-5114010-10
1
35

Номер детали на чертеже:

35

Подставка центральная

Заводской номер: 6.113-2823010-20 Количество на модель: 1
6.113-2823010-20
1
36

Номер детали на чертеже:

36

Пружина подставки

Заводской номер: ИЖ56.2-155 Количество на модель: 2
ИЖ56.2-155
2
37

Номер детали на чертеже:

37

Болт М12х1,25-6g

Заводской номер: 6.113-2823112-20 Количество на модель: 2
6.113-2823112-20
2
38

Номер детали на чертеже:

38

Шайба плоская (d=12,2, D=24, t=1,8)

Заводской номер: ИЖШБ-410 Количество на модель: 4
ИЖШБ-410
4
39

Номер детали на чертеже:

39

Втулка распорная

Заводской номер: ИЖ56.2-47 Количество на модель: 2
ИЖ56.2-47
2
40

Номер детали на чертеже:

40

Шайба 12

Заводской номер: [Шайба 12] Количество на модель: 2
[Шайба 12]
2
41

Номер детали на чертеже:

41

Гайка М12х1,25-6Н

Заводской номер: [Гайка М12х1,25-6Н] Количество на модель: 2
[Гайка М12х1,25-6Н]
2
42

Номер детали на чертеже:

42

Кронштейн задней подножки

Заводской номер: 6.113-8405020-10 Количество на модель: 2
6.113-8405020-10
2
43

Номер детали на чертеже:

43

Гайка М8-6Н

Заводской номер: [Гайка М8-6Н] Количество на модель: 6
[Гайка М8-6Н]
6
44

Номер детали на чертеже:

44

Шайба 8Т

Заводской номер: [Шайба 8Т] Количество на модель: 6
[Шайба 8Т]
6
45

Номер детали на чертеже:

45

Болт М8-6gх20

Заводской номер: ИЖБ-406 Количество на модель: 2
ИЖБ-406
2
46

Номер детали на чертеже:

46

Болт М12х1,25-6gх16

Заводской номер: ИЖБ-420 Количество на модель: 2
ИЖБ-420
2
47

Номер детали на чертеже:

47

Шайба

Заводской номер: 6.113-2910012-20 Количество на модель: 2
6.113-2910012-20
2
48

Номер детали на чертеже:

48

Труба декоративная

Заводской номер: 6.113-2811140-10 Количество на модель: 1
6.113-2811140-10
1
51

Номер детали на чертеже:

51

Подрамник

Заводской номер: 6.113-2811250-10 Количество на модель: 1
6.113-2811250-10
1
52

Номер детали на чертеже:

52

Труба декоративная

Заводской номер: 6.113-2811141-10 Количество на модель: 1
6.113-2811141-10
1
53

Номер детали на чертеже:

53

Болт М8-6gх25

Заводской номер: [Болт М8-6gх25] Количество на модель: 4
[Болт М8-6gх25]
4
