Система смазки двигателя. Классификация, основные компоненты

Система смазки двигателя. Классификация, основные компоненты

Одной из важнейших задач системы смазки двигателя является сведение к минимуму эффекта трения между стенками цилиндров и поршней двигателя, чтобы увеличить продолжительность "жизни" двигателя. На сегодняшний день есть несколько разновидностей систем смазки, различающихся по самым разнообразным критериям.

Данная статья — продолжение статьи "Система смазки двигателя. Назначение, принцип работы, эксплуатация".


Классификация смазочных систем

Существует несколько классификаций систем смазки по различным признакам, выделим основные и них.

По способу подачи масла и смазки деталей:

- Системы с подачей масла под давлением;
- Системы с подачей масла самотеком или разбрызгиванием;
- Комбинированные системы.

На сегодняшний день практически все двигатели (за исключением двухтактных моторов малой кубатуры) имеют комбинированную систему смазки — в них часть деталей смазывается маслом под давлением (обычно это детали, работающие в наиболее сложных режимах, а также детали, которые испытывают большие нагрузки и просто выдавливают масло из зазоров), а часть смазывается маслом, поступающим самотеком или разбрызгиванием.

По типу вентиляции картера двигателя:

- С открытой вентиляцией (картерные газы через сапун, отделяющий масло, удаляются в атмосферу);
- С закрытой вентиляцией (картерные газы отделяются от масла и направляются на дожигание в цилиндры).

По способу охлаждения отработанного масла:

- С масляным радиатором (охлаждение масла осуществляется в радиаторе воздушного или жидкостного охлаждения);
- Без масляного радиатора (масло охлаждается в поддоне картера).

На сегодняшний день то или иное распространение получили все типы систем смазки, однако в последние годы все чаще двигателя имеют замкнутую систему вентиляции картера двигателя (она более экологична), а масляные радиаторы обычно устанавливаются на мощные двигатели.

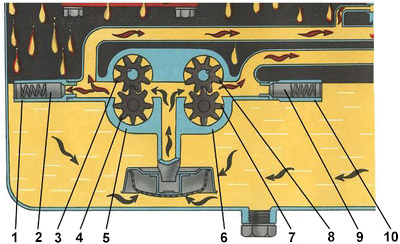

Масляный насос
  1. Корпус редукционного клапана
  2. Редукционный клапан
  3. Шестерня ведущая нагнетающей секции
  4. Шестерня ведомая нагнетающей секции
  5. Корпус нагнетающей секции
  6. Корпус радиаторной секции
  7. Шестерня ведомая радиаторной секции
  8. Шестерня ведущая радиаторной секции
  9. Клапан предохранительный
  10. Корпус предохранительного клапана

Основные компоненты смазочной системы двигателя

Масляный поддон картера
Это нижняя часть двигателя, она играет роль резервуара для хранения и охлаждения масла. Обычно в поддоне имеется одна или несколько перегородок-успокоителей, которые снижают волнение масла при движении автомобиля. Также в поддоне имеется сливная пробка. Поддон крепится к картеру двигателя на болтах через прокладку, чем обеспечивается герметичность. Уровень масла в поддоне измеряется с помощью щупа.

Масляный насос
С помощью насоса осуществляется циркуляция масла по двигателю. На сегодняшний день наибольшее применение находят насосы двух типов — шестереночные (делятся на два вида — с шестернями наружного и внутреннего зацепления) и роторные. Шестереночные насосы нагнетают масло с постоянным давлением, которое в разных двигателях составляет от 2 до 16 атмосфер, а роторные насосы могут быть регулируемыми. Насос устанавливается непосредственно в картере двигателя, забор масла осуществляется через маслоприемник, установленный в поддоне.

Масляный фильтр
С помощью фильтра масло очищается от посторонних частиц (частиц износа деталей и нагара) и различных загрязнений. Фильтр работает под давлением, поэтому он прикручивается к резьбовому штуцеру, расположенному непосредственно на блоке цилиндров. Наибольшее применение находят неразборные сменяемые фильтры с фильтрующими элементами из бумаги (или иных материалов), но на мощных двигателях нередко устанавливаются дополнительные фильтры центробежной очистки, которые представляют собой небольшую центрифугу.


Масляный радиатор
Используется для охлаждения масла, однако находит применение далеко не во всех автомобилях. Существует два типа радиаторов: с воздушным и жидкостным охлаждением. В первом случае радиатор просто помещается рядом с радиатором охлаждения двигателя, и обдувается набегающим потоком воздуха. Во втором — радиатор представляет собой теплообменник, который подключается к системе охлаждения двигателя, которая и отбирает излишнее тепло у масла.

Редукционные (перепускные) клапаны
В системе смазки предусмотрено несколько редукционных клапанов, которые обеспечивают защиту при излишнем повышении давления масла. В частности, перепускной клапан устанавливается на выходе насоса — он срабатывает при засорении магистрали и каналов, и просто направляет масло обратно в поддон. Также клапан обязательно присутствует в масляном фильтре — он срабатывает при засорении фильтра, и отправляет масло в обход.

Датчики давления, температуры и уровня масла
Давление масла — один из основных показателей, который нуждается в контроле. Эта задача решается с помощью датчика давления, который подключен к сигнальной лампе, указывающей на повышение или понижение давления (если все нормально, то лампа не горит). Также в двигателях устанавливаются датчики температуры и уровня масла: первый помогает грамотно эксплуатировать двигатель, а второй с помощью индикатора предупреждает о понижении уровня масла и возможных проблемах.

Масляная магистраль и масляные каналы
Это каналы внутри блока цилиндров, а также внутри шатунов, коленчатого вала и других деталей, через которые масло подается к трущимся деталям. От насоса к фильтру и к опорным подшипникам коленвала идет главная масляная магистраль большого сечения.
